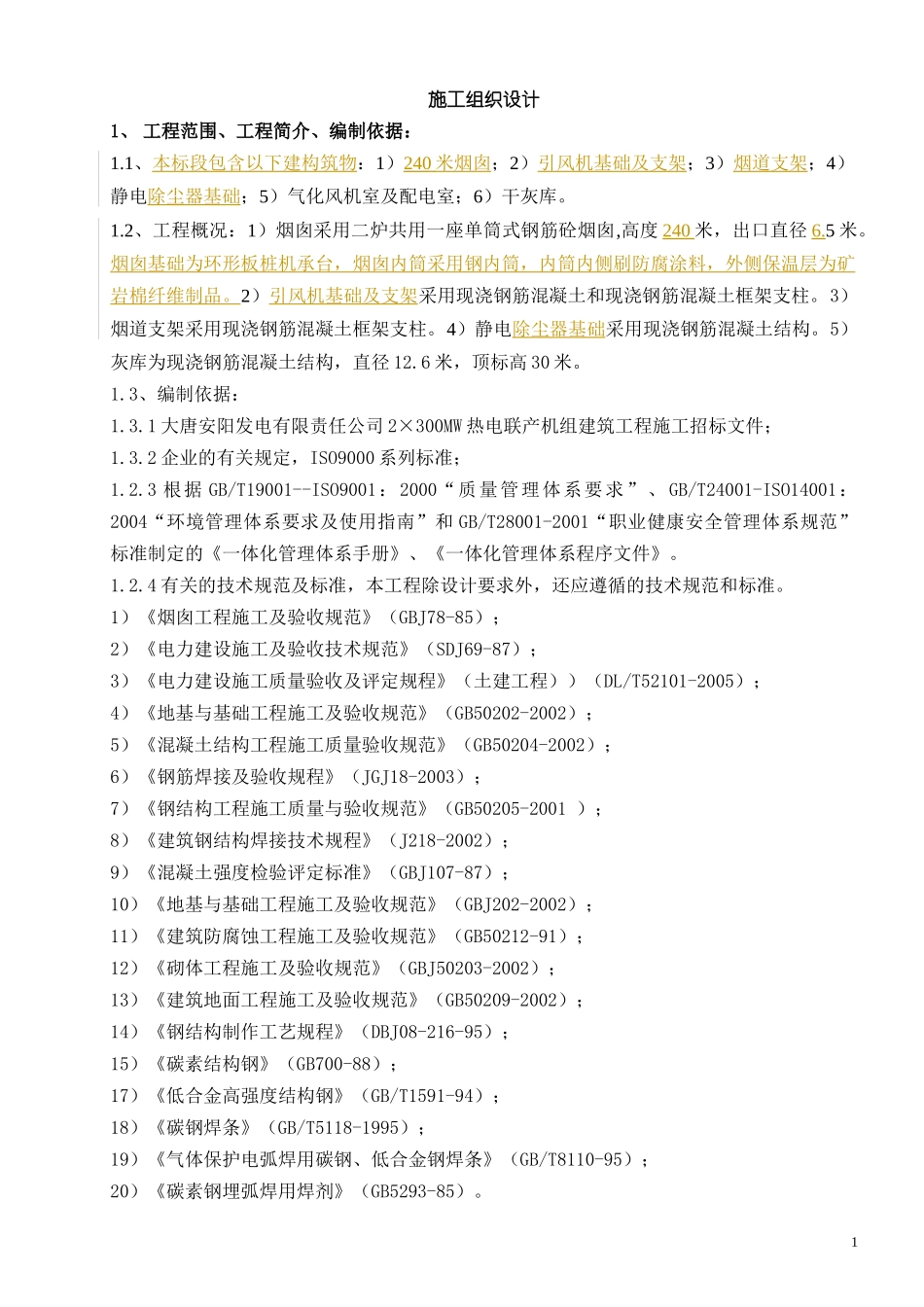

施工组织设计1、工程范围、工程简介、编制依据：1.1、本标段包含以下建构筑物：1）240米烟囱；2）引风机基础及支架；3）烟道支架；4）静电除尘器基础；5）气化风机室及配电室；6）干灰库。1.2、工程概况：1）烟囱采用二炉共用一座单筒式钢筋砼烟囱,高度240米，出口直径6.5米。烟囱基础为环形板桩机承台，烟囱内筒采用钢内筒，内筒内侧刷防腐涂料，外侧保温层为矿岩棉纤维制品。2）引风机基础及支架采用现浇钢筋混凝土和现浇钢筋混凝土框架支柱。3）烟道支架采用现浇钢筋混凝土框架支柱。4）静电除尘器基础采用现浇钢筋混凝土结构。5）灰库为现浇钢筋混凝土结构，直径12.6米，顶标高30米。1.3、编制依据：1.3.1大唐安阳发电有限责任公司2×300MW热电联产机组建筑工程施工招标文件；1.3.2企业的有关规定，ISO9000系列标准；1.2.3根据GB/T19001--ISO9001：2000“质量管理体系要求”、GB/T24001-ISO14001：2004“环境管理体系要求及使用指南”和GB/T28001-2001“职业健康安全管理体系规范”标准制定的《一体化管理体系手册》、《一体化管理体系程序文件》。1.2.4有关的技术规范及标准，本工程除设计要求外，还应遵循的技术规范和标准。1）《烟囱工程施工及验收规范》（GBJ78-85）；2）《电力建设施工及验收技术规范》（SDJ69-87）；3）《电力建设施工质量验收及评定规程》（土建工程））（DL/T52101-2005）；4）《地基与基础工程施工及验收规范》（GB50202-2002）；5）《混凝土结构工程施工质量验收规范》（GB50204-2002）；6）《钢筋焊接及验收规程》（JGJ18-2003）；7）《钢结构工程施工质量与验收规范》（GB50205-2001）；8）《建筑钢结构焊接技术规程》（J218-2002）；9）《混凝土强度检验评定标准》（GBJ107-87）；10）《地基与基础工程施工及验收规范》（GBJ202-2002）；11）《建筑防腐蚀工程施工及验收规范》（GB50212-91）；12）《砌体工程施工及验收规范》（GBJ50203-2002）；13）《建筑地面工程施工及验收规范》（GB50209-2002）；14）《钢结构制作工艺规程》（DBJ08-216-95）；15）《碳素结构钢》（GB700-88）；17）《低合金高强度结构钢》（GB/T1591-94）；18）《碳钢焊条》（GB/T5118-1995）；19）《气体保护电弧焊用碳钢、低合金钢焊条》（GB/T8110-95）；20）《碳素钢埋弧焊用焊剂》（GB5293-85）。12、平面布置（见附页施工平面布置图）2.1施工用水按照建筑施工手册中“施工组织设计和项目管理”的施工供水设施的计算原则，本工程用水量确定如下：q1=K1×∑(Q1×N1/T1/t)×(K2/8/3600)；式中K1为未预计的施工用水系数，K2为用水不均衡系数；Q1为年(季)度工程量，其他符号略。经计算：主管选用Ф100mm的钢管。支管管径为Ф50mm。2.2施工用电(1)主要机械设备用电序号机械或设备名称型号规格数量国别产地制造年份额定功率能力生产备注1砼搅拌机JZC10001郑州200646.5KW自有2配料机PLD8002郑州200613.2KW自有3混凝土罐车JC—62北京1995自有4混凝土输送泵HBT501沈阳199590KW自有5插入式振动棒ZPN5020安阳19971.1KW1t自有6平板振动器BL112安阳19972.2KW自有7砂浆机HJ2002郑州19953KW10m3/h自有8对焊机UN-1001上海1995100KVA自有9装载机ZL30型1郑州1996自有10钢筋切断机GQ402洛阳19943KW自有11钢筋弯曲机GJB7-404合肥19943KW自有12冷拉机JK11湖北19945.5KW1t自有13剪板机1洛阳199626KW自有14自动切割机1保定199728KW自有15钢筋调直机GJT4/81保定199711KW自有16交流电焊机BX1-5005上海199428KW自有17直流电焊机ZXG-5003广东199626KW自有18机动翻斗车F10D3陕西19961t自有19自卸汽车东风2二汽19958t自有20园盘锯Ф4001自制19973KW自有21木工平刨MB-F-5131海盐19927.5KW自有22木工单面压刨MB106K1洛阳1994105KW自有223提升机3自制20001.5T自有(2)用电量计算P=1.05×(∑×KP1/COSθ+0.8×∑P2+∑P3)；式中P1：电动机额定功率，P2：电焊机额定容量，P3：照明容量，其他符号略。通过计算：P1=300，P2=200，P3=70。则P=1.05×(0.6×300/0.75+0.8×200+70)=470KVA(3)变压器选择：经过计算，考虑留有富余余地，选用一台600KVA箱型节能变压器，供施工区用电。2.3消防设计根据本工程施工现...
