小箱梁预制及架设施工工法VIP免费

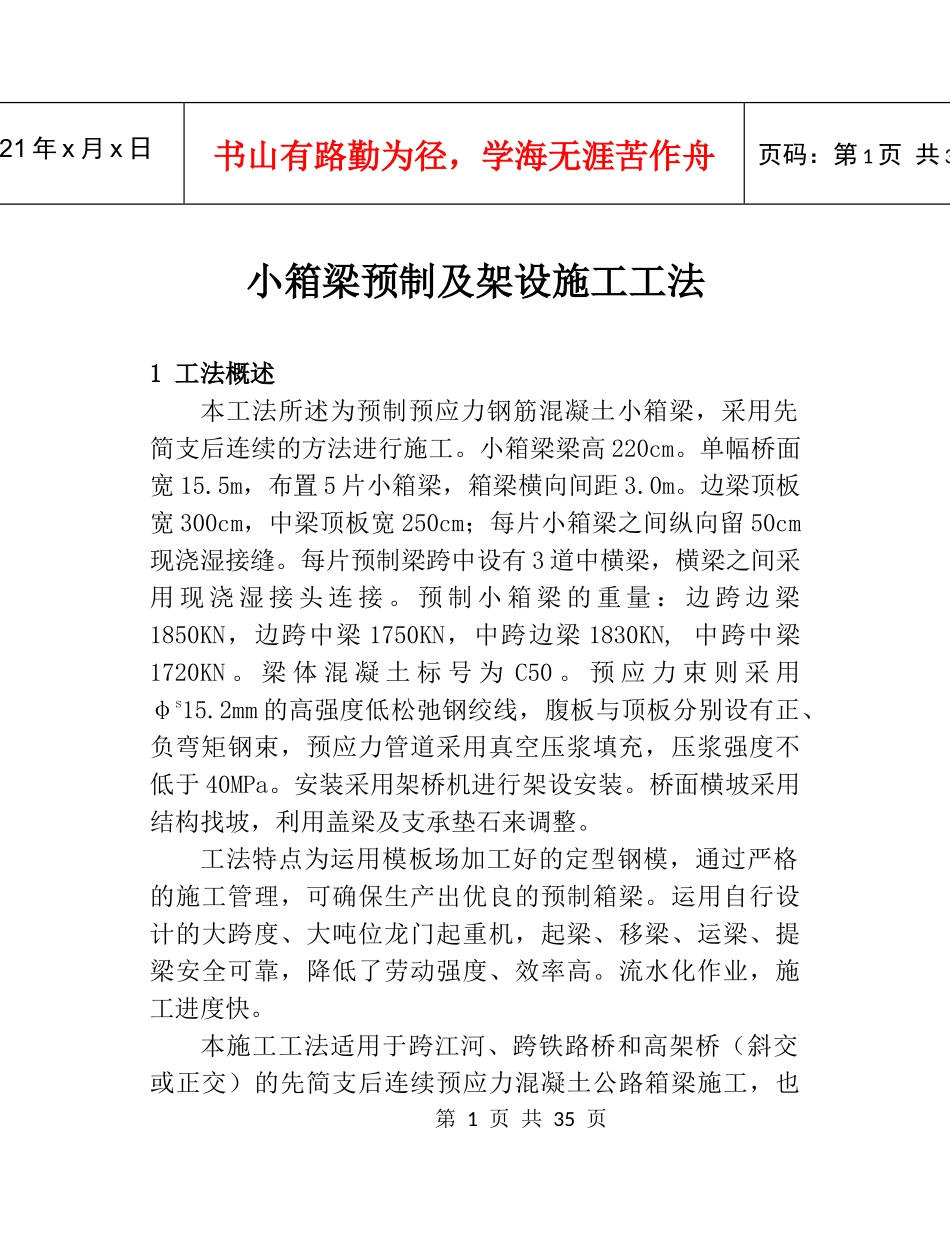

第1页共35页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35小箱梁预制及架设施工工法1工法概述本工法所述为预制预应力钢筋混凝土小箱梁，采用先简支后连续的方法进行施工。小箱梁梁高220cm。单幅桥面宽15.5m，布置5片小箱梁，箱梁横向间距3.0m。边梁顶板宽300cm，中梁顶板宽250cm；每片小箱梁之间纵向留50cm现浇湿接缝。每片预制梁跨中设有3道中横梁，横梁之间采用现浇湿接头连接。预制小箱梁的重量：边跨边梁1850KN，边跨中梁1750KN，中跨边梁1830KN,中跨中梁1720KN。梁体混凝土标号为C50。预应力束则采用φs15.2mm的高强度低松弛钢绞线，腹板与顶板分别设有正、负弯矩钢束，预应力管道采用真空压浆填充，压浆强度不低于40MPa。安装采用架桥机进行架设安装。桥面横坡采用结构找坡，利用盖梁及支承垫石来调整。工法特点为运用模板场加工好的定型钢模，通过严格的施工管理，可确保生产出优良的预制箱梁。运用自行设计的大跨度、大吨位龙门起重机，起梁、移梁、运梁、提梁安全可靠，降低了劳动强度、效率高。流水化作业，施工进度快。本施工工法适用于跨江河、跨铁路桥和高架桥（斜交或正交）的先简支后连续预应力混凝土公路箱梁施工，也第2页共35页第1页共35页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35适用于其它跨度的先简支后连续预应力混凝土箱梁现场施工。2一般要求2.1技术管理2.1.1施工前完成设计图纸会审和设计技术交底，施工方案和专项技术措施的审核、审批。2.1.2对所用参与施工的人员进行技术培训和交底。2.1.3关键工序进行书面会签或联签。2.1.4施工过程中及时进行阶段性技术分析总结。2.2作业人员2.2.1所有人员必须进行技术培训和安全教育，特种作业作业人员持证上岗。2.2.2作业人员身体健康，无妨碍施工的病症，严禁酒后作业。2.2.3必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施。2.2.4作业人员必须遵守劳动纪律，作业时应服从统一指挥，相互协调，严禁违章指挥、违章作业。2.3设备材料2.3.1施工机械应性能良好，定期进行保养和检查，确保机械正常使用。2.3.2主要施工机具应定机定人，严格执行交接班制度。接班时，必须对机具检查一次，并做好记录。第3页共35页第2页共35页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共352.3.3冬季施工应按要求对施工机械、管路采取防冻保护。。2.3.4进场材料要有质量保证书，并按规定进行抽检试验。材料和施工机具应按规定分类存放，标识清楚，防止损伤污染。机械设备配置：主要包括预制场起重设备、混凝土拌和浇筑成套设备、预应力张拉与压浆机具、运梁与架桥机成套设备。2.4作业现场2.4.1作业现场布置整洁、分区明确合理，特殊区域（林区、湿地保护区等）要有特殊防护措施。2.4.2场地应平整、坚实、不积水，符合装卸、搬运、消防等要求。2.4.3严格遵守文明施工管理要求，现场实行封闭管理。2.4.4作业现场应设置必要的临时设施及安全设施、标志、标识牌等。2.5文件资料2.5.1内业文件资料实行标准化管理，及时收集和整理相关文件资料。2.5.2工艺方案和标准化作业手册经技术负责人审核，批准后实施。2.5.3施工过程中现场技术员做好工程日志记录，完整、第4页共35页第3页共35页2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35准确、及时全面反映现场施工情况，做好资料整理与归档。2.5.4做好各种材料的质量记录和资料的整理与归档工作，做到各种证明、合格证（单）、验收、试验单据齐全，确保其可追溯和完整性。2.5.5施工过程中留取影像资料。3工法原理预制预应力混凝土小箱梁的模板由钢板加工而成的面板及型钢骨架组合而成。混凝土采用斜向分段、水平分层的方式连续浇筑，侧模上安装附着式震动器，并以插入式震动棒辅助振捣。预应力钢绞线采用QM锚固体系，预埋波纹管成孔，孔道通过真空辅助技术压注水泥浆。梁体混凝土在达到设计图纸规定的强度及龄期要求后施加预应力。小箱梁的安装采用双导梁公路架桥机，该机具有整机吊梁横移性能，使梁体纵横向一次安装到位。小箱梁安装完成一联后，即可进行该联梁体湿接头、湿接缝的浇筑施工，并张拉负弯矩束，使上部结...
