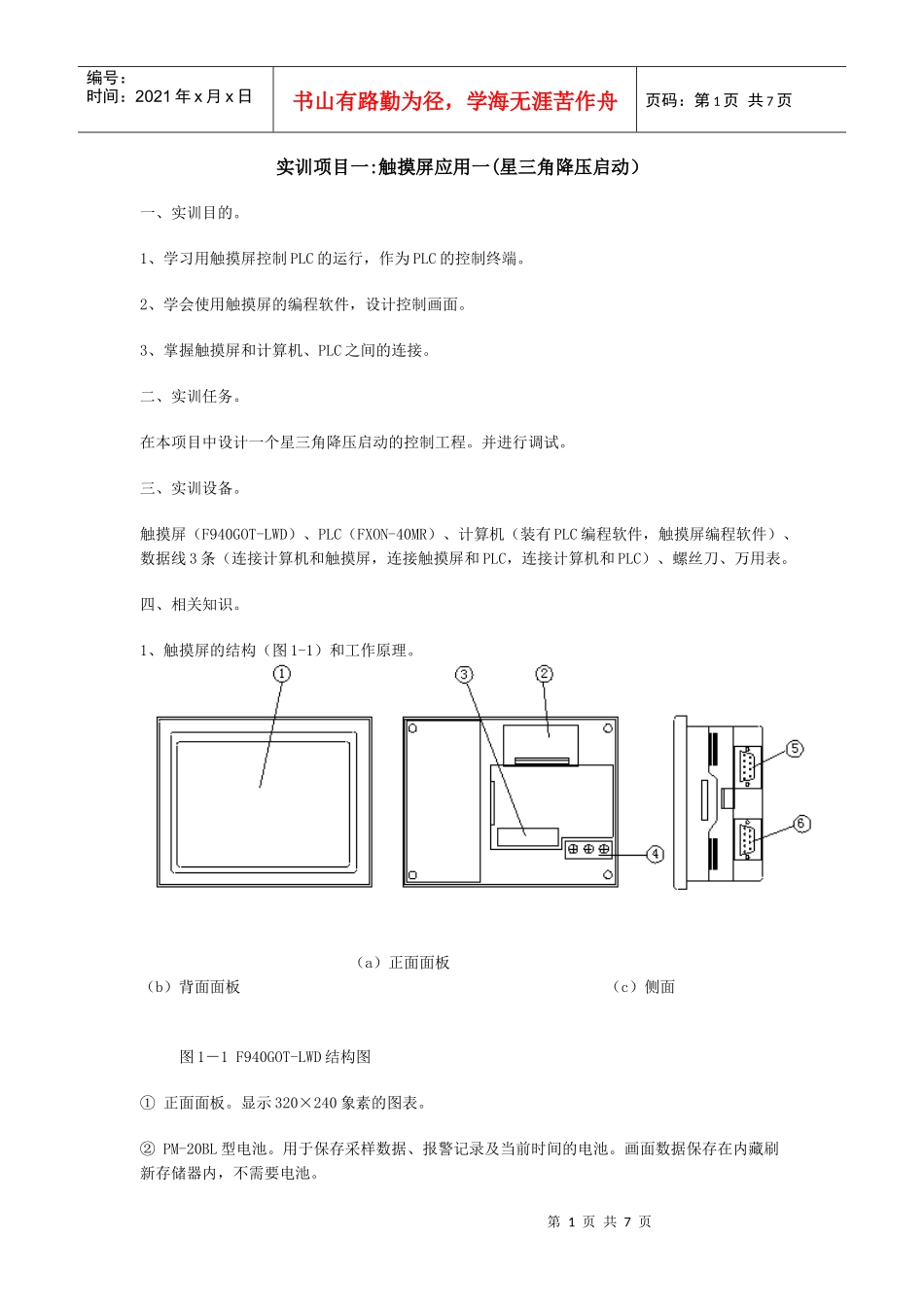

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实训项目一:触摸屏应用一(星三角降压启动）一、实训目的。1、学习用触摸屏控制PLC的运行，作为PLC的控制终端。2、学会使用触摸屏的编程软件，设计控制画面。3、掌握触摸屏和计算机、PLC之间的连接。二、实训任务。在本项目中设计一个星三角降压启动的控制工程。并进行调试。三、实训设备。触摸屏（F940GOT-LWD）、PLC（FXON-40MR）、计算机（装有PLC编程软件，触摸屏编程软件）、数据线3条（连接计算机和触摸屏，连接触摸屏和PLC，连接计算机和PLC）、螺丝刀、万用表。四、相关知识。1、触摸屏的结构（图1-1）和工作原理。（a）正面面板（b）背面面板（c）侧面图1－1F940GOT-LWD结构图①正面面板。显示320×240象素的图表。②PM-20BL型电池。用于保存采样数据、报警记录及当前时间的电池。画面数据保存在内藏刷新存储器内，不需要电池。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页③扩展接口。用于连接选择的扩展机器的接口。④电源端子。向GOT提供电源，进行接地配线。⑤个人电脑连接器（RS232C连接器）。通过画面制作软件制作的画面数据或2通道接口功能向可编程控制器传送控制程序时，与个人电脑连接。⑥连接可编程控制器的连接器（RS422连接器）。2、触摸屏编程软件的应用。3、PLC的编程及相关操作。五、实训过程。1、触摸屏、PLC、计算机三者的连接。如图1-2。图1－2触摸屏、PLC、计算机三者的连接2、编写PLC程序并传送到PLC中。控制梯形图如图1-3，其中M0为启动，M1为停止，D0设置启动时间，Y0接通电源，Y1为星形运行，Y2为三角形运行。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图1-3星三角启动控制梯形图3、触摸屏控制画面设计。（1）新建控制工程。点击如图1-4桌面图标，打开编程软件如图1-5，点击新建，弹出如图1-6项目设定对话对话框，选择触摸屏型号、PLC型号和编程语言。图1-4软件图标图1-5编程画面第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图1-6项目设定对话框（2）、点击项目设定对话框中的“确定”按钮，弹出如图1-7的画面清单，双击序号0，从0画面开始设计，如图1-8所示。图1-7画面清单第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图1-8画面0（3）、设计画面0。画面作为控制工程的首页如图1-9。在0画面中，要求触摸任何地方，都能翻到画面1。图1-9控制工程首页（供参考）第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页（4）、设计画面1。画面1作为操作界面，如图1-10。在该画面中有启动按钮、停止按钮、各种运行指示，延时时间设置，利用棒图动态地反映启动过程。图1-10控制画面（供参考）4、画面下载并调试。将设计好的画面下载到触摸屏，梯形图下载到PLC中。开始运行，观测是否运行正常。如果不正常应该如何进行调试。六、注意事项。因为触摸屏只有一台，每位同学先在自己的工位电脑上设计好控制画面，再通过局域网传到公用电脑上进行调试，或用U盘存到公用电脑上。七、评分标准。序号评分项目配分得分扣分说明1能正确输入静态文字，输错一字扣1分，扣完为止。152在两个画面中能正常切换，首页要求触摸任何地方能翻页。一处不能翻页扣5分。203启动按钮和停止按钮能正常操作。如不能操作每个扣5分204能正确显示PLC的运行状态，共三个，每错一个扣4分。155能正确设置星三角启动的延时时间，延时范围是0～20秒，如完全不能设置扣10分。10第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页6能利用棒图显示星三角启动的过程，完全不能显示扣10分。107画面设计合理，操作方便。108画面设计有自己的特色，操作方便，加10分最后得分八、思考题。为了使工程运行更稳定，要求对设置延时时间的功能进行保护，一般的操作者不能更改，只有管理员才有权更改，如何才能达到这一功能？
