小功率电动机产品描述(申请人填写)示例模版(一 )XXXX1018VIP免费

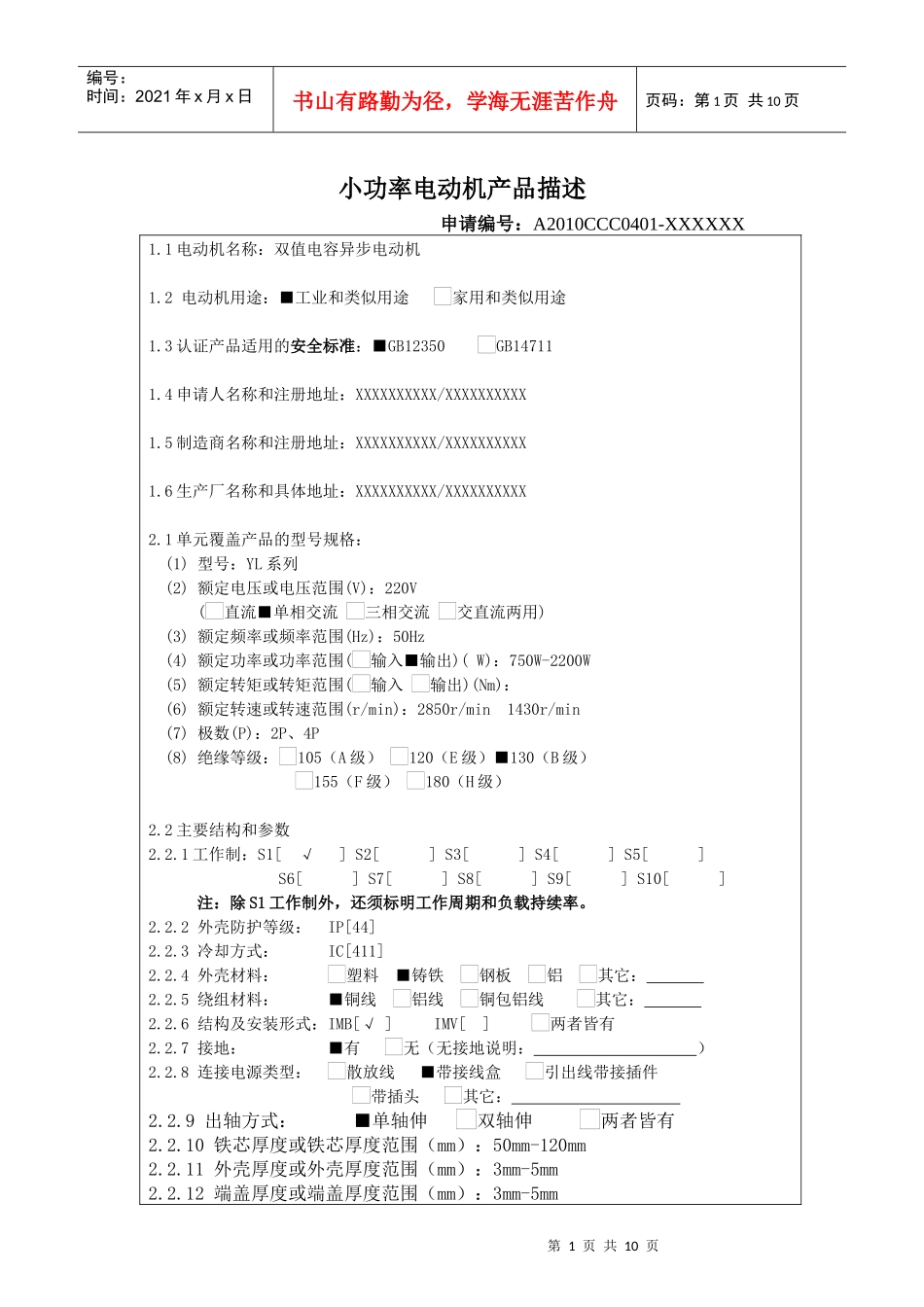

小功率电动机产品描述(申请人填写)示例模版(一 )XXXX1018_第1页
1/10
小功率电动机产品描述(申请人填写)示例模版(一 )XXXX1018_第2页
2/10

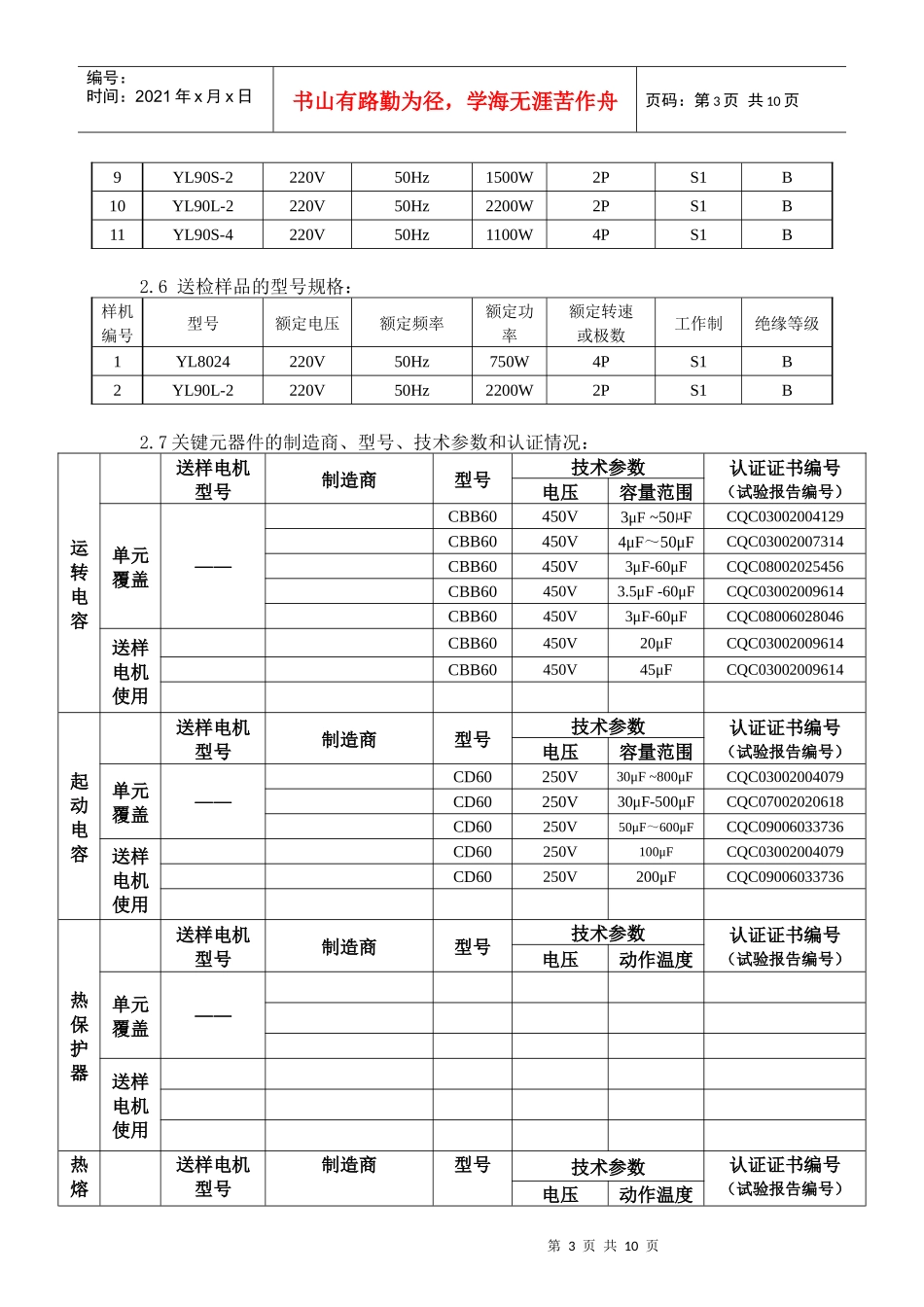

小功率电动机产品描述(申请人填写)示例模版(一 )XXXX1018_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页小功率电动机产品描述申请编号:A2010CCC0401-XXXXXX1.1电动机名称:双值电容异步电动机1.2电动机用途:■工业和类似用途家用和类似用途1.3认证产品适用的安全标准:■GB12350GB147111.4申请人名称和注册地址:XXXXXXXXXX/XXXXXXXXXX1.5制造商名称和注册地址:XXXXXXXXXX/XXXXXXXXXX1.6生产厂名称和具体地址:XXXXXXXXXX/XXXXXXXXXX2.1单元覆盖产品的型号规格:(1)型号:YL系列(2)额定电压或电压范围(V):220V(直流■单相交流三相交流交直流两用)(3)额定频率或频率范围(Hz):50Hz(4)额定功率或功率范围(输入■输出)(W):750W-2200W(5)额定转矩或转矩范围(输入输出)(Nm):(6)额定转速或转速范围(r/min):2850r/min1430r/min(7)极数(P):2P、4P(8)绝缘等级:105(A级)120(E级)■130(B级)155(F级)180(H级)2.2主要结构和参数2.2.1工作制:S1[√]S2[]S3[]S4[]S5[]S6[]S7[]S8[]S9[]S10[]注:除S1工作制外,还须标明工作周期和负载持续率。2.2.2外壳防护等级:IP[44]2.2.3冷却方式:IC[411]2.2.4外壳材料:塑料■铸铁钢板铝其它:2.2.5绕组材料:■铜线铝线铜包铝线其它:2.2.6结构及安装形式:IMB[√]IMV[]两者皆有2.2.7接地:■有无(无接地说明:)2.2.8连接电源类型:散放线■带接线盒引出线带接插件带插头其它:2.2.9出轴方式:■单轴伸双轴伸两者皆有2.2.10铁芯厚度或铁芯厚度范围(mm):50mm-120mm2.2.11外壳厚度或外壳厚度范围(mm):3mm-5mm2.2.12端盖厚度或端盖厚度范围(mm):3mm-5mm第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页2.2.13电子线路:有■无2.2.14控制器:有■无2.2.15换向器:有■无2.3单元型号命名方式说明(型号中每一个代号(或字母)的含义):例YL90L-212341—YL系列双值电容异步电动机;2—表示中心高或机座号;3—铁心类别;4—极数2.4单元覆盖产品的差异说明:2.4.1申请单元中有4种功率等级。说明:750W、1100W、1500W、2200W2.4.2申请单元中有1种冷却方式。说明:IC[411]2.4.3申请单元中有1种安装方式。说明:IMB2.4.4申请单元中有1种外壳防护等级。说明:IP442.4.5申请单元中电压等级:48V60V110V120V200V■220V230V240V380V220/380V/V其它:2.4.6申请单元中频率:■50Hz60Hz50/60Hz其它:2.4.7申请单元中保护方式:带热保护器带热熔断器说明:2.4.8申请单元制动方式:无附加制动装置有附加制动装置说明:2.4.9其他需说明的差异情况:2.5申请单元中覆盖产品的型号规格:(如产品型谱中含有较多规格,可另附页)序号型号额定电压额定频率额定功率额定转速或极数工作制绝缘等级1YL7112220V50Hz370W2PS1B2YL7122220V50Hz550W2PS1B3YL7114220V50Hz250W4PS1B4YL7124220V50Hz370W4PS1B5YL8012220V50Hz750W2PS1B6YL8022220V50Hz1100W2PS1B7YL8014220V50Hz550W4PS1B8YL8024220V50Hz750W4PS1B第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页9YL90S-2220V50Hz1500W2PS1B10YL90L-2220V50Hz2200W2PS1B11YL90S-4220V50Hz1100W4PS1B2.6送检样品的型号规格:样机编号型号额定电压额定频率额定功率额定转速或极数工作制绝缘等级1YL8024220V50Hz750W4PS1B2YL90L-2220V50Hz2200W2PS1B2.7关键元器件的制造商、型号、技术参数和认证情况:运转电容送样电机型号制造商型号技术参数认证证书编号(试验报告编号)电压容量范围单元覆盖——CBB60450V3μF~50µFCQC03002004129CBB60450V4μF~50μFCQC03002007314CBB60450V3μF-60μFCQC08002025456CBB60450V3.5μF-60μFCQC03002009614CBB60450V3μF-60μFCQC08006028046送样电机使用CBB60450V20μFCQC03002009614CBB60450V45μFCQC03002009614起动电容送样电机型号制造商型号技术参数认证证书编号(试验报告编号)电压容量范围单元覆盖——CD60250V30μF~800μFCQC03002004079CD60250V30μF-500μFCQC07002020618CD60250V50μF~600μFCQC09006033736送样电机使用CD60250V100μFCQC03002004079CD60250V200μFCQC09006033736...
