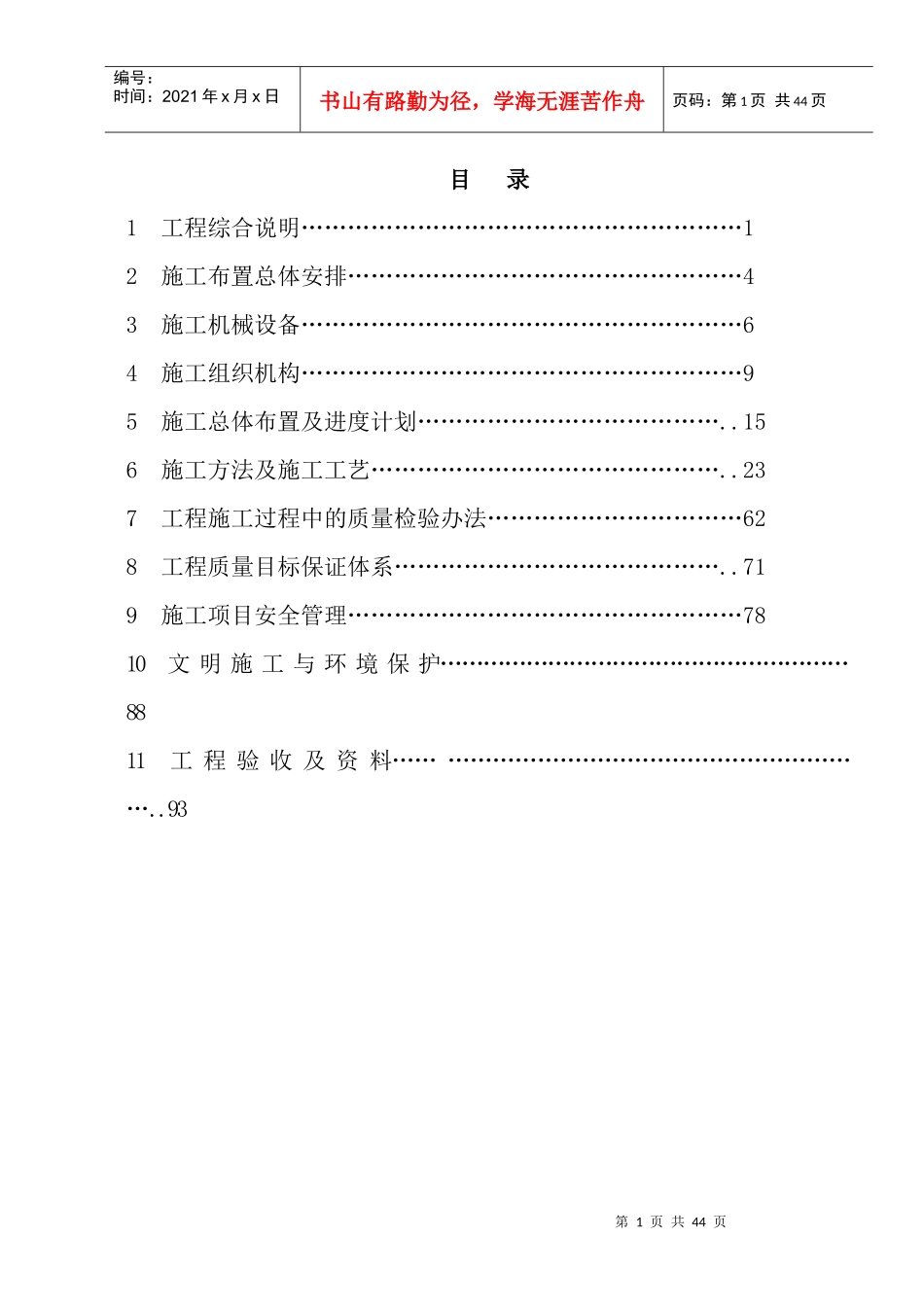

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页目录1工程综合说明…………………………………………………12施工布置总体安排……………………………………………43施工机械设备…………………………………………………64施工组织机构…………………………………………………95施工总体布置及进度计划…………………………………..156施工方法及施工工艺………………………………………..237工程施工过程中的质量检验办法……………………………628工程质量目标保证体系……………………………………..719施工项目安全管理……………………………………………7810文明施工与环境保护…………………………………………………8811工程验收及资料………………………………………………………..93第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页1工程综合说明1.1工程概况天生河水库位于天生河上，在宣威市羊场镇工业园区内，距宣威市40KM，至曲靖100KM。该工程为小型取水坝。枢纽由补给水泵房、冲砂道、拦河坝等建筑物组成。1．1.2工程条件（1）本工程对象为拦河坝工程（浆砌石重力坝、益流坝、上下游围堰、平板闸门等）。工程位于天生河上，坝顶长53.0m,坝高16.67m，坝顶高程1864m，正常蓄水位1862.5m为浆砌石重力坝结构。各部分的布置详见平面布置图、设计尺寸见断面图。（2）施工场地:工程区地面相对狭窄，岸坡地形较陡，施工场地布置条件相对较差。（3）施工电源:工程区高压线路已架设至大坝现场。根据用电负荷相应配备一台变压器供承包人使用，变压器低压侧的所有供电设施由承包人负责建设及运行管理。（4）施工水源:施工用水、生活用水从天生河抽取，天生河水流常年不断，取用方便。（5）建材供应:枢纽工程施工所需主要建筑材料有水泥、钢材、炸药、木材、砂石骨料等。水泥、钢材、炸药、木材等可在宣威市采购，运距40KM。工程所需砂石料、块石从拦河坝以外4KM的料场开采加工使用。1．1.3自然条件宣威地处滇、黔二省交界，属北亚热带和暖温带高原季风型气候，其特点是；冬无严寒，夏无酷暑，干湿分明，春暖干旱，秋凉湿润，日照丰沛。根据宣威气象站及水库观测资料统计，多年平均气温13.3℃，极端最高气温33.3℃，极端最低气温14.9℃；最热月7月，平均气温19.4℃，最冷月1月，平均气温5℃；多年平均相对湿度73%；平均风速3.9m/s，最大风速25m/s；多年平均蒸发量1398.9mm；多年平均气压80.18Kpa。水库每年平均降水量970.8mm，最大一日降水量为109.2mm，汛期降水占全年降水的80-85%，枯季降水仅占全年降水的15-20%。一般雨季开始于5月中旬，结束于10月下旬。坝基岩石主要为梁山组（P1L）砂页岩、砂岩，第四系冲洪积含砾砂质粘土、粘土夹砂卵砾石透镜体层（Qapl）。坝址区P1L地层总体呈单斜产出，产状S78。E，NE∠35。，砂、页岩地层内褶皱不发育，段层不清。枢纽区处在P1L风化岩体上，仅在河床坝基处可见第四系冲洪积层（Qapl）。由于P1L风化岩体是透水层，因此它的补给来源主要是大气降水和山区的地表、地下水。库区工程地质、水文地质条件较简单，库区蓄水条件好，不存在大的淹没。库区两岸植被不发育，松散层易被水流带入库区，形成固体径流。褶皱及断裂构造、滑坡、泥石流等不良物理现象，压缩变形、渗透变形、滑移等未见资料。坝址区工程地质条件好，坝基稳定，坝址附近天然石料储备丰富，质量好，可就第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页近取材，能满足工程的要求。1．2施工组织设计编写的依据1、云南省宣威市天生河水库枢纽施工图纸。2、《水利水电工程施工组织规范试行》（SDJ338-89）。3、《水利水电施工组织设计手册》1．3编制说明在认真学习领会设计意图的基础上，我们根据天生河水库枢纽的特点和施工场地的地理条件，施工期间自然条件影响等具体情况后，综合考虑到我公司的施工实力、特长、设备等多方面因素的前提下，编制该施工组织设计。对于各分部工程，关键工序之间的相互协调和衔接等问题，进行了技术措施的...
