导流洞施工组织设计VIP免费

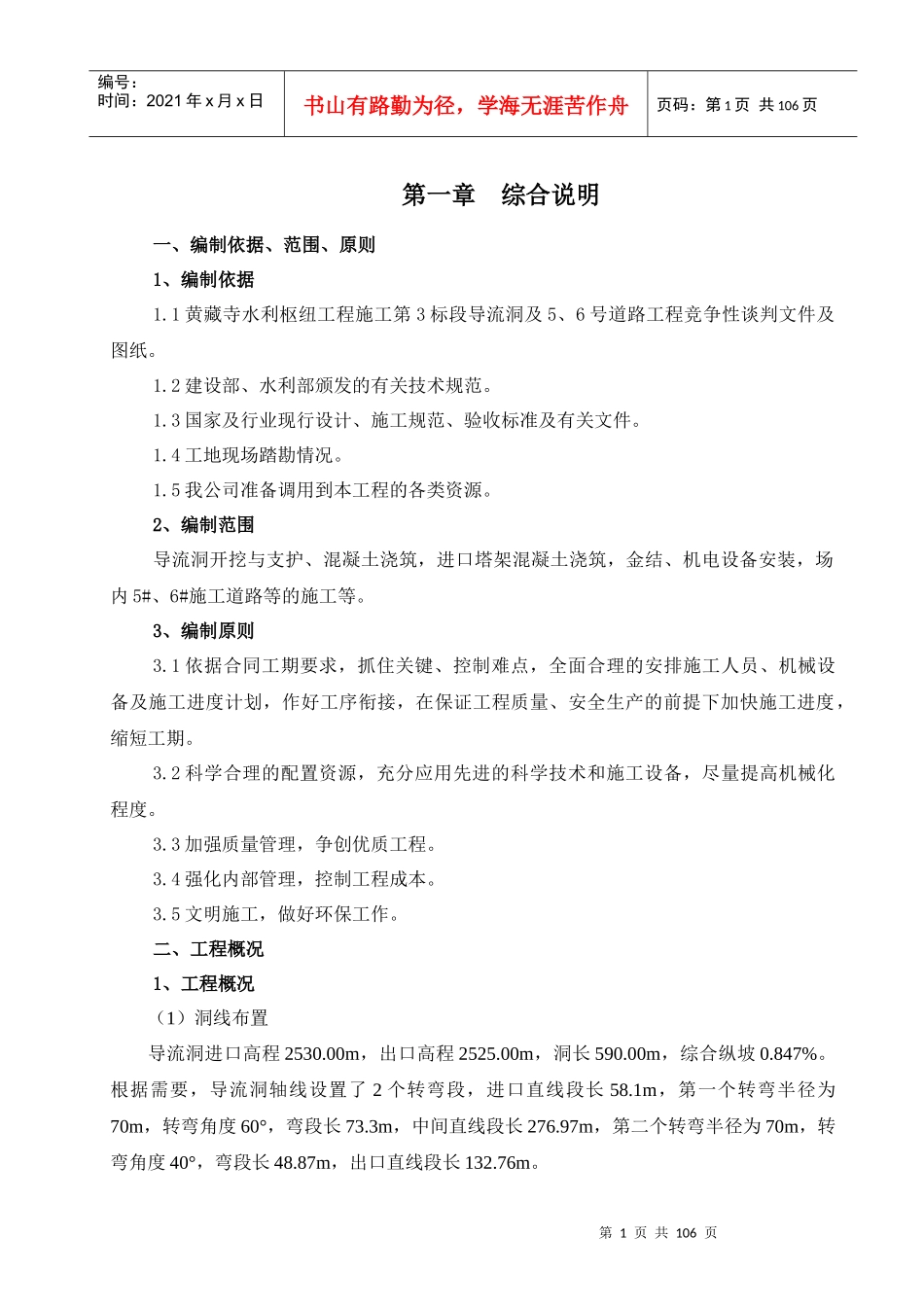

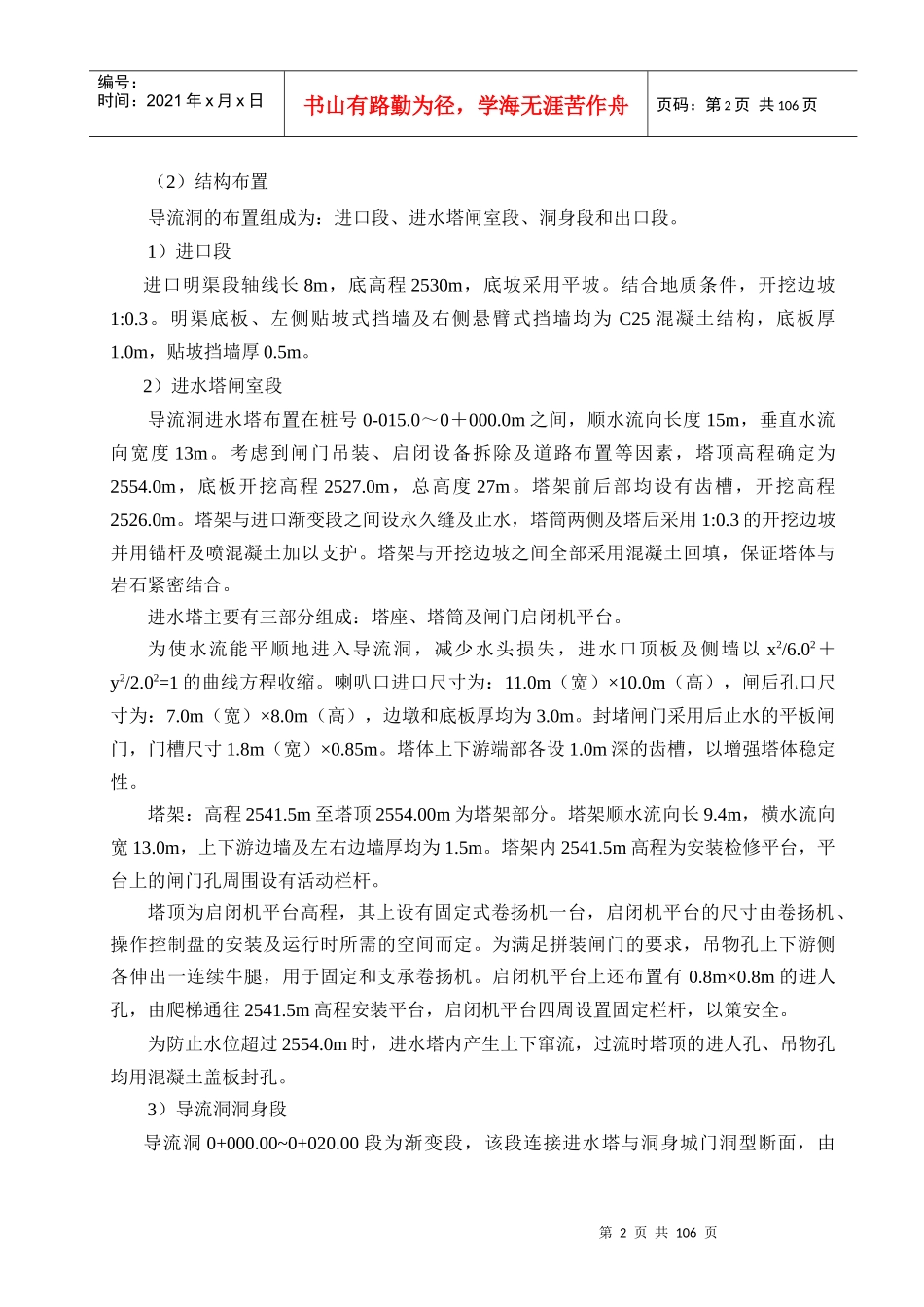

第1页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共106页第一章综合说明一、编制依据、范围、原则1、编制依据1.1黄藏寺水利枢纽工程施工第3标段导流洞及5、6号道路工程竞争性谈判文件及图纸。1.2建设部、水利部颁发的有关技术规范。1.3国家及行业现行设计、施工规范、验收标准及有关文件。1.4工地现场踏勘情况。1.5我公司准备调用到本工程的各类资源。2、编制范围导流洞开挖与支护、混凝土浇筑，进口塔架混凝土浇筑，金结、机电设备安装，场内5#、6#施工道路等的施工等。3、编制原则3.1依据合同工期要求，抓住关键、控制难点，全面合理的安排施工人员、机械设备及施工进度计划，作好工序衔接，在保证工程质量、安全生产的前提下加快施工进度，缩短工期。3.2科学合理的配置资源，充分应用先进的科学技术和施工设备，尽量提高机械化程度。3.3加强质量管理，争创优质工程。3.4强化内部管理，控制工程成本。3.5文明施工，做好环保工作。二、工程概况1、工程概况（1）洞线布置导流洞进口高程2530.00m，出口高程2525.00m，洞长590.00m，综合纵坡0.847%。根据需要，导流洞轴线设置了2个转弯段，进口直线段长58.1m，第一个转弯半径为70m，转弯角度60°，弯段长73.3m，中间直线段长276.97m，第二个转弯半径为70m，转弯角度40°，弯段长48.87m，出口直线段长132.76m。第2页共106页第1页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共106页（2）结构布置导流洞的布置组成为：进口段、进水塔闸室段、洞身段和出口段。1）进口段进口明渠段轴线长8m，底高程2530m，底坡采用平坡。结合地质条件，开挖边坡1:0.3。明渠底板、左侧贴坡式挡墙及右侧悬臂式挡墙均为C25混凝土结构，底板厚1.0m，贴坡挡墙厚0.5m。2）进水塔闸室段导流洞进水塔布置在桩号0-015.0～0＋000.0m之间，顺水流向长度15m，垂直水流向宽度13m。考虑到闸门吊装、启闭设备拆除及道路布置等因素，塔顶高程确定为2554.0m，底板开挖高程2527.0m，总高度27m。塔架前后部均设有齿槽，开挖高程2526.0m。塔架与进口渐变段之间设永久缝及止水，塔筒两侧及塔后采用1:0.3的开挖边坡并用锚杆及喷混凝土加以支护。塔架与开挖边坡之间全部采用混凝土回填，保证塔体与岩石紧密结合。进水塔主要有三部分组成：塔座、塔筒及闸门启闭机平台。为使水流能平顺地进入导流洞，减少水头损失，进水口顶板及侧墙以x2/6.02＋y2/2.02=1的曲线方程收缩。喇叭口进口尺寸为：11.0m（宽）×10.0m（高），闸后孔口尺寸为：7.0m（宽）×8.0m（高），边墩和底板厚均为3.0m。封堵闸门采用后止水的平板闸门，门槽尺寸1.8m（宽）×0.85m。塔体上下游端部各设1.0m深的齿槽，以增强塔体稳定性。塔架：高程2541.5m至塔顶2554.00m为塔架部分。塔架顺水流向长9.4m，横水流向宽13.0m，上下游边墙及左右边墙厚均为1.5m。塔架内2541.5m高程为安装检修平台，平台上的闸门孔周围设有活动栏杆。塔顶为启闭机平台高程，其上设有固定式卷扬机一台，启闭机平台的尺寸由卷扬机、操作控制盘的安装及运行时所需的空间而定。为满足拼装闸门的要求，吊物孔上下游侧各伸出一连续牛腿，用于固定和支承卷扬机。启闭机平台上还布置有0.8m×0.8m的进人孔，由爬梯通往2541.5m高程安装平台，启闭机平台四周设置固定栏杆，以策安全。为防止水位超过2554.0m时，进水塔内产生上下窜流，过流时塔顶的进人孔、吊物孔均用混凝土盖板封孔。3）导流洞洞身段导流洞0+000.00~0+020.00段为渐变段，该段连接进水塔与洞身城门洞型断面，由第3页共106页第2页共106页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共106页7.0m（宽）×8.0m（高）的方形断面渐变为由7.0m（宽）×8.0m（高）城门洞型断面，根据结构需要，衬砌厚度取1.5m。0+020.00~0+590.00段衬砌后导流洞尺寸为7.0m（宽）×8.0m（高）。采用钢筋混凝土衬砌。此洞段围岩类别主要为Ⅲ类、Ⅳ-Ⅴ类及Ⅴ类。根据围岩类别及衬砌结构所承受荷载，Ⅲ类围岩段衬砌厚度取0.7m，Ⅳ-Ⅴ类及Ⅴ类类围岩段衬砌厚度取1.0m。4）导流洞出口段根据导流洞出口地形、地质条件，若将出口...
