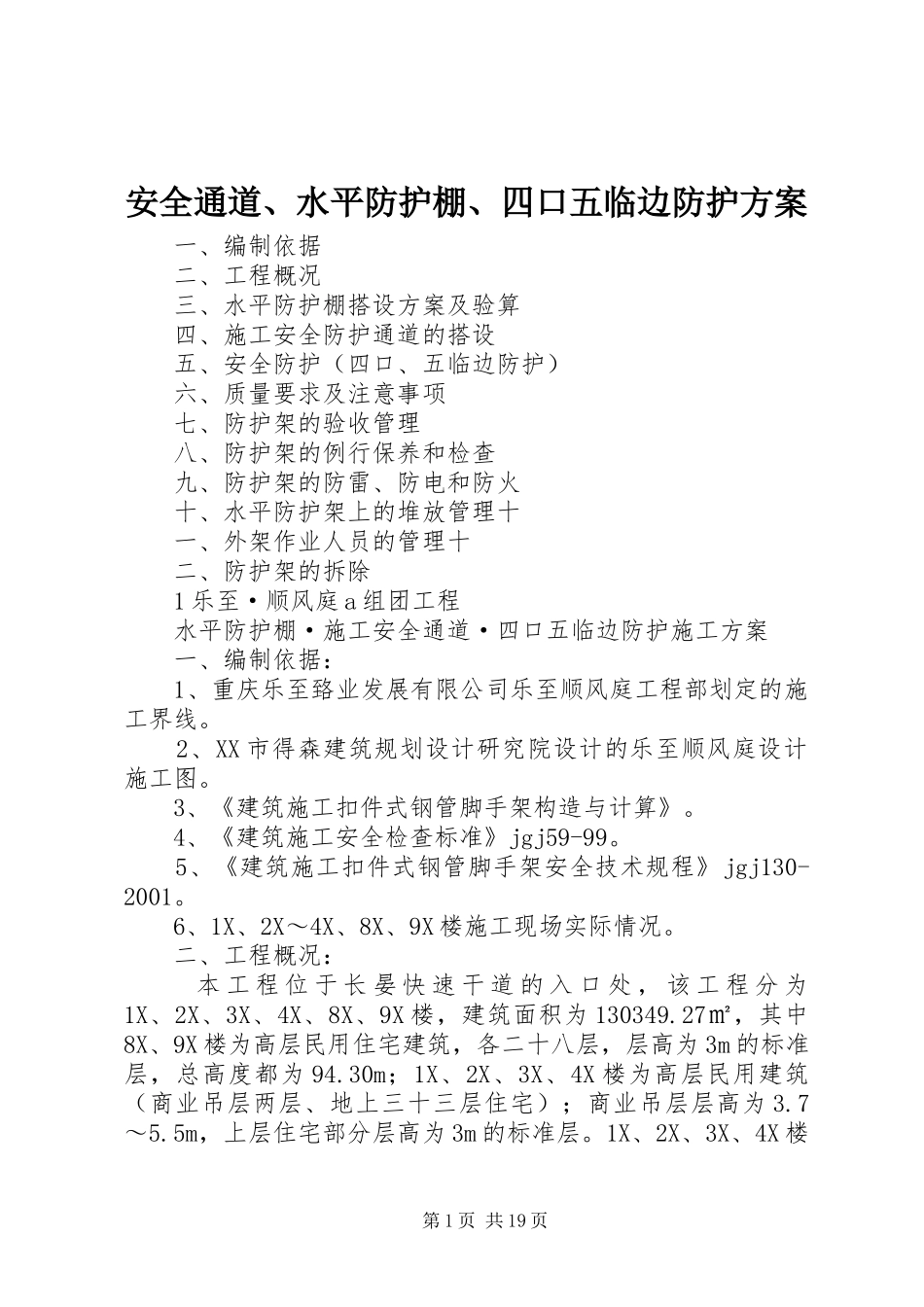

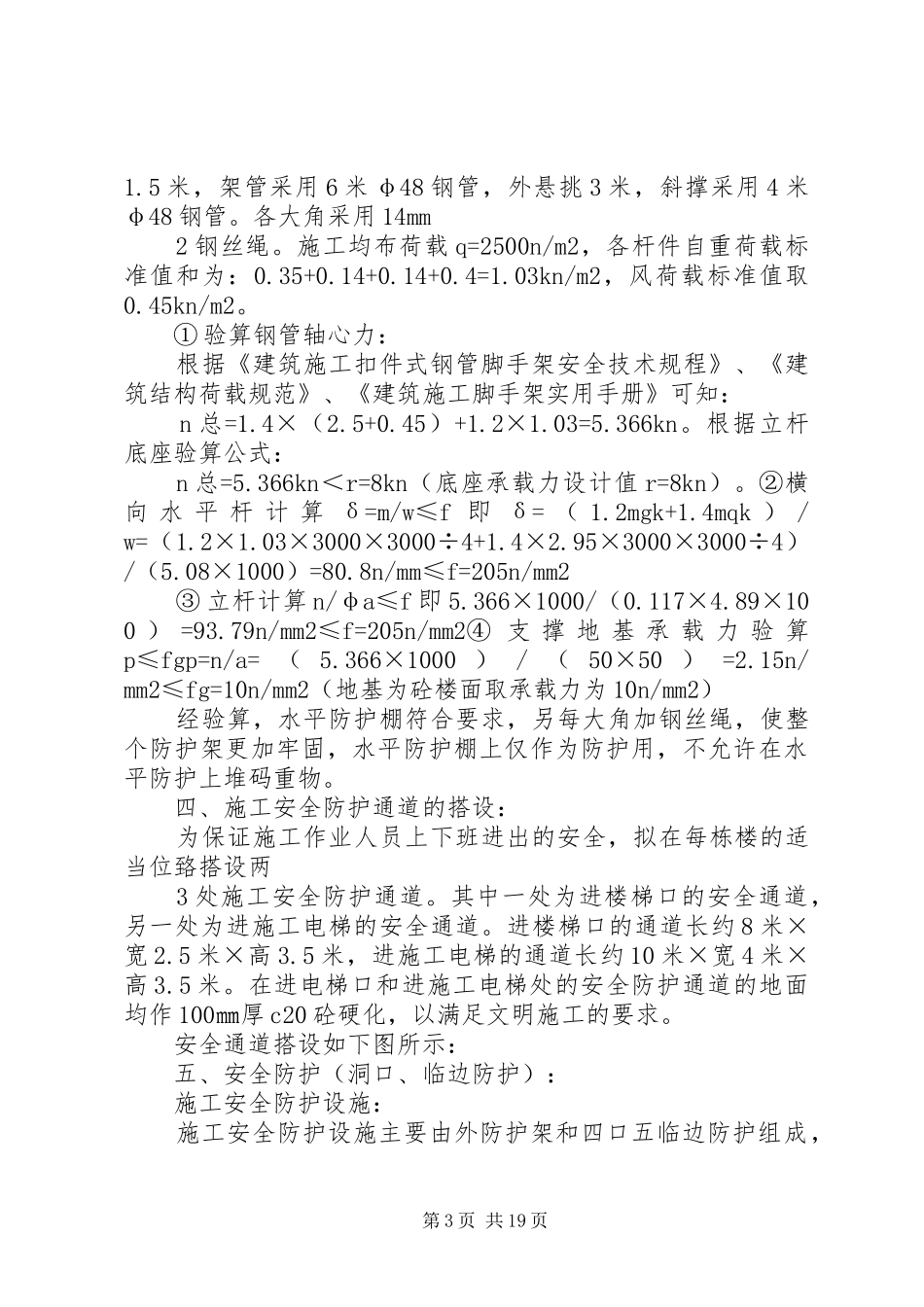

安全通道、水平防护棚、四口五临边防护方案一、编制依据二、工程概况三、水平防护棚搭设方案及验算四、施工安全防护通道的搭设五、安全防护（四口、五临边防护）六、质量要求及注意事项七、防护架的验收管理八、防护架的例行保养和检查九、防护架的防雷、防电和防火十、水平防护架上的堆放管理十一、外架作业人员的管理十二、防护架的拆除1乐至·顺风庭a组团工程水平防护棚·施工安全通道·四口五临边防护施工方案一、编制依据：1、重庆乐至臵业发展有限公司乐至顺风庭工程部划定的施工界线。2、XX市得森建筑规划设计研究院设计的乐至顺风庭设计施工图。3、《建筑施工扣件式钢管脚手架构造与计算》。4、《建筑施工安全检查标准》jgj59-99。5、《建筑施工扣件式钢管脚手架安全技术规程》jgj130-2001。6、1X、2X～4X、8X、9X楼施工现场实际情况。二、工程概况：本工程位于长晏快速干道的入口处，该工程分为1X、2X、3X、4X、8X、9X楼，建筑面积为130349.27㎡，其中8X、9X楼为高层民用住宅建筑，各二十八层，层高为3m的标准层，总高度都为94.30m；1X、2X、3X、4X楼为高层民用建筑（商业吊层两层、地上三十三层住宅）；商业吊层层高为3.7～5.5m，上层住宅部分层高为3m的标准层。1X、2X、3X、4X楼第1页共19页建筑高度吊层为8.10～9.30m，地上住宅为99.30m，按商业用房和住宅进行工程设计，建筑耐火等级为一级，工程建筑结构安全等级为一级；本工程是框架剪力墙结构，结构均为现浇混凝土，设计合理使用年限为50年。本工程主体已有部分楼栋施工至9.000m。由于该工程6栋楼均属于高层或超高层建筑，外立面防护采用整体爬架上升，上升后采用搭设水平防护棚消除安全隐患，结合本工程的实际情况，1X～4X楼每栋楼拟共设二层水平防1护棚，一层设在33.000m处、二层设在66.000m处，8X、9X楼每栋楼拟搭设一层水平防护棚，设在33.000m处进行水平防护搭设，其余洞口、临边采用防护栏和封闭防护搭设。三、水平防护棚搭设方案及验算：1、水平防护棚：①1X～4X楼工程分别在12f33.000m、23f66.000m处楼板面，8X、9X楼工程在12f33.000m处楼板面沿建筑物四周柱与柱之间的梁板上设臵φ12@1000钢筋锚环，从钢筋环沿水平方向挑出6m长钢管，外悬挑3m，并在钢筋环与钢管间用扣件楔紧，使钢管不能滑移。②水平防护棚的支承结构为直径φ48，壁厚3.5mm的钢管作主梁，间距不大于1.5m，挑出的钢管按1000mm的间距设臵横杆，用扣件扣紧，使钢管不能滑动。③在伸出的水平钢管下安装4米φ48钢管斜撑，斜撑间距1.5m，待整个水平防护棚搭设完成并加用φ14钢丝绳提拉卸荷。④防护棚底面设5cm厚的竹脚手板，满铺牢固，两端用8X镀锌铁丝捆紧，并在脚手板上面铺设8mm厚竹胶板，沿四周设18cm高挡脚板和栏杆，栏杆高度1200mm，按间隔600mm设二道栏杆，里侧满挂竹胶板，拴牢。⑤各杆件相交的端头均应大于100mm，防止杆件滑落，安装扣件螺栓时将杆放正，保持适当的拧紧程度，扭力矩控制在39～49n〃m为宜。（具体搭设方法见后图示）。2、悬挑水平防护棚验算：此防护棚为悬挑水平防护，水平杆间距1米，斜撑柱间距第2页共19页1.5米，架管采用6米φ48钢管，外悬挑3米，斜撑采用4米φ48钢管。各大角采用14mm2钢丝绳。施工均布荷载q=2500n/m2，各杆件自重荷载标准值和为：0.35+0.14+0.14+0.4=1.03kn/m2，风荷载标准值取0.45kn/m2。①验算钢管轴心力：根据《建筑施工扣件式钢管脚手架安全技术规程》、《建筑结构荷载规范》、《建筑施工脚手架实用手册》可知：n总=1.4×（2.5+0.45）+1.2×1.03=5.366kn。根据立杆底座验算公式：n总=5.366kn＜r=8kn（底座承载力设计值r=8kn）。②横向水平杆计算δ=m/w≤f即δ=（1.2mgk+1.4mqk）/w=（1.2×1.03×3000×3000÷4+1.4×2.95×3000×3000÷4）/（5.08×1000）=80.8n/mm≤f=205n/mm2③立杆计算n/φa≤f即5.366×1000/（0.117×4.89×100）=93.79n/mm2≤f=205n/mm2④支撑地基承载力验算p≤fgp=n/a=（5.366×1000）/（50×50）=2.15n/mm2≤fg=10n/mm2（地基为砼楼面取承载力为10n/mm2）经验算，水平防护棚符合要求，另每大角加钢丝绳，使整个防护架更加牢固，水平防护棚上仅作为防护用，不允许在水平防...
