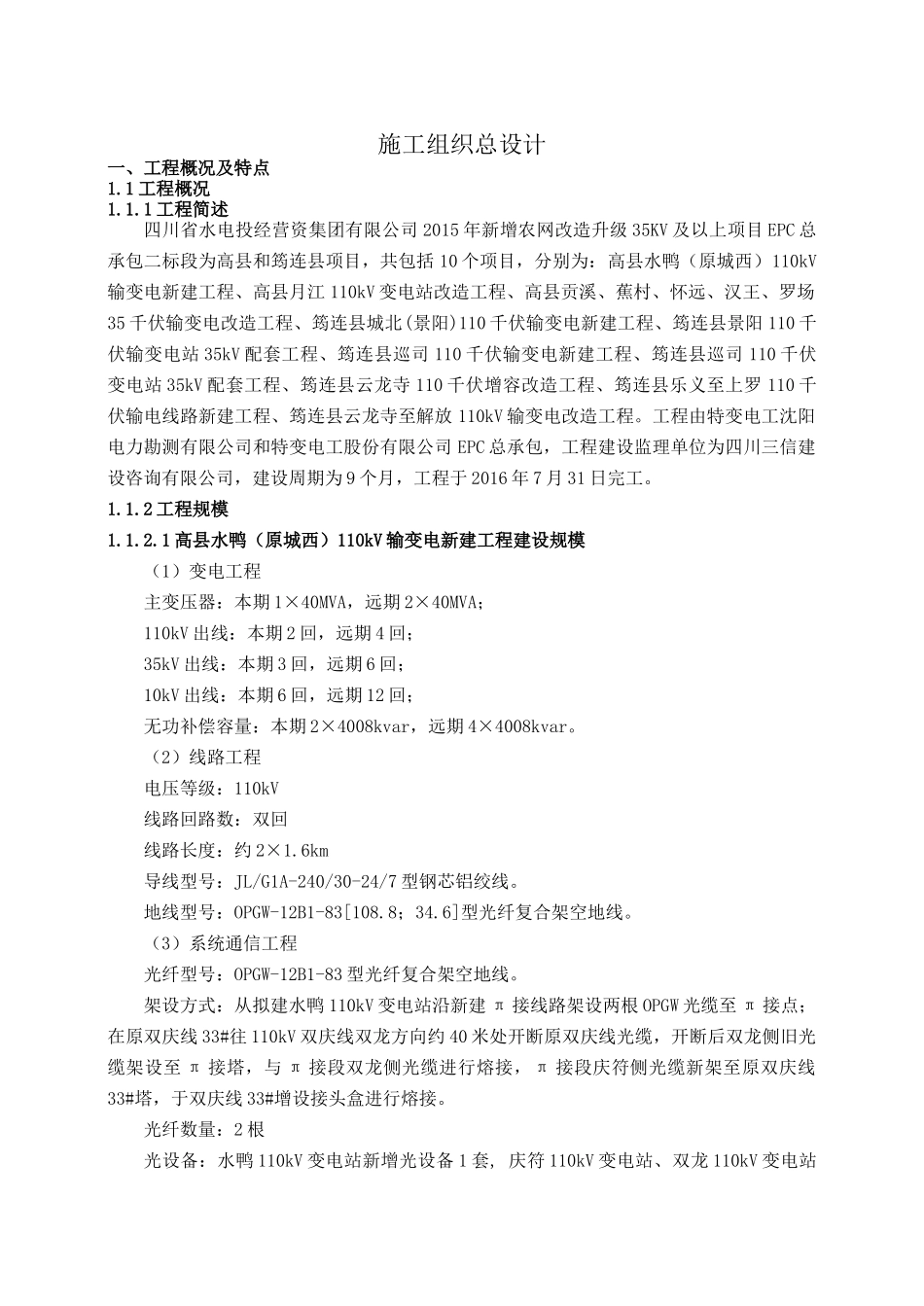

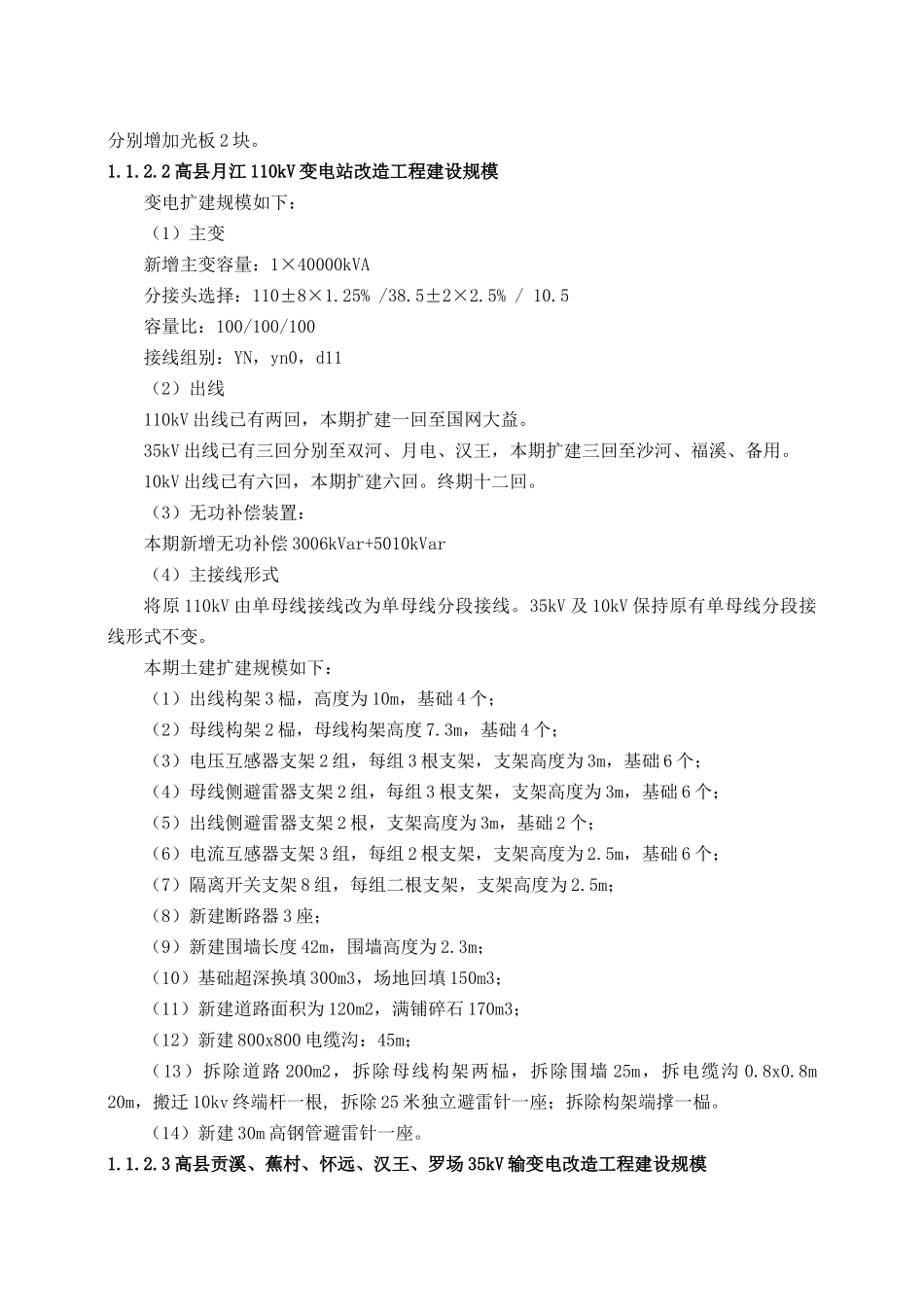

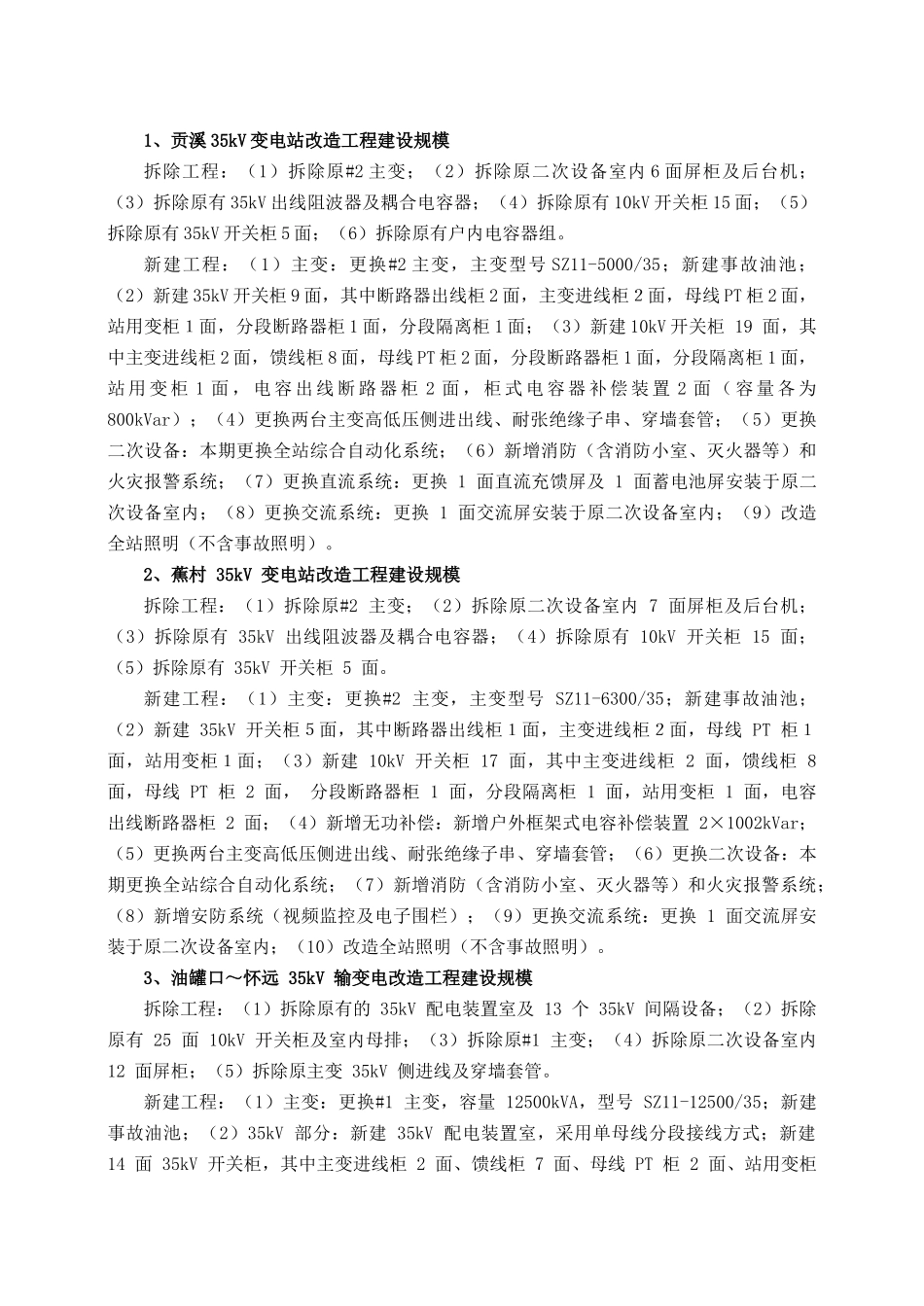

施工组织总设计一、工程概况及特点1.1工程概况1.1.1工程简述四川省水电投经营资集团有限公司2015年新增农网改造升级35KV及以上项目EPC总承包二标段为高县和筠连县项目，共包括10个项目，分别为：高县水鸭（原城西）110kV输变电新建工程、高县月江110kV变电站改造工程、高县贡溪、蕉村、怀远、汉王、罗场35千伏输变电改造工程、筠连县城北(景阳)110千伏输变电新建工程、筠连县景阳110千伏输变电站35kV配套工程、筠连县巡司110千伏输变电新建工程、筠连县巡司110千伏变电站35kV配套工程、筠连县云龙寺110千伏增容改造工程、筠连县乐义至上罗110千伏输电线路新建工程、筠连县云龙寺至解放110kV输变电改造工程。工程由特变电工沈阳电力勘测有限公司和特变电工股份有限公司EPC总承包，工程建设监理单位为四川三信建设咨询有限公司，建设周期为9个月，工程于2016年7月31日完工。1.1.2工程规模1.1.2.1高县水鸭（原城西）110kV输变电新建工程建设规模（1）变电工程主变压器：本期1×40MVA，远期2×40MVA；110kV出线：本期2回，远期4回；35kV出线：本期3回，远期6回；10kV出线：本期6回，远期12回；无功补偿容量：本期2×4008kvar，远期4×4008kvar。（2）线路工程电压等级：110kV线路回路数：双回线路长度：约2×1.6km导线型号：JL/G1A-240/30-24/7型钢芯铝绞线。地线型号：OPGW-12B1-83[108.8；34.6]型光纤复合架空地线。（3）系统通信工程光纤型号：OPGW-12B1-83型光纤复合架空地线。架设方式：从拟建水鸭110kV变电站沿新建π接线路架设两根OPGW光缆至π接点；在原双庆线33#往110kV双庆线双龙方向约40米处开断原双庆线光缆，开断后双龙侧旧光缆架设至π接塔，与π接段双龙侧光缆进行熔接，π接段庆符侧光缆新架至原双庆线33#塔，于双庆线33#增设接头盒进行熔接。光纤数量：2根光设备：水鸭110kV变电站新增光设备1套,庆符110kV变电站、双龙110kV变电站分别增加光板2块。1.1.2.2高县月江110kV变电站改造工程建设规模变电扩建规模如下：（1）主变新增主变容量：1×40000kVA分接头选择：110±8×1.25%/38.5±2×2.5%/10.5容量比：100/100/100接线组别：YN，yn0，d11（2）出线110kV出线已有两回，本期扩建一回至国网大益。35kV出线已有三回分别至双河、月电、汉王，本期扩建三回至沙河、福溪、备用。10kV出线已有六回，本期扩建六回。终期十二回。（3）无功补偿装置：本期新增无功补偿3006kVar+5010kVar（4）主接线形式将原110kV由单母线接线改为单母线分段接线。35kV及10kV保持原有单母线分段接线形式不变。本期土建扩建规模如下：（1）出线构架3榀，高度为10m，基础4个；（2）母线构架2榀，母线构架高度7.3m，基础4个；（3）电压互感器支架2组，每组3根支架，支架高度为3m，基础6个；（4）母线侧避雷器支架2组，每组3根支架，支架高度为3m，基础6个；（5）出线侧避雷器支架2根，支架高度为3m，基础2个；（6）电流互感器支架3组，每组2根支架，支架高度为2.5m，基础6个；（7）隔离开关支架8组，每组二根支架，支架高度为2.5m；（8）新建断路器3座；（9）新建围墙长度42m，围墙高度为2.3m；（10）基础超深换填300m3，场地回填150m3；（11）新建道路面积为120m2，满铺碎石170m3；（12）新建800x800电缆沟：45m；（13）拆除道路200m2，拆除母线构架两榀，拆除围墙25m，拆电缆沟0.8x0.8m20m，搬迁10kv终端杆一根,拆除25米独立避雷针一座；拆除构架端撑一榀。（14）新建30m高钢管避雷针一座。1.1.2.3高县贡溪、蕉村、怀远、汉王、罗场35kV输变电改造工程建设规模1、贡溪35kV变电站改造工程建设规模拆除工程：（1）拆除原#2主变；（2）拆除原二次设备室内6面屏柜及后台机；（3）拆除原有35kV出线阻波器及耦合电容器；（4）拆除原有10kV开关柜15面；（5）拆除原有35kV开关柜5面；（6）拆除原有户内电容器组。新建工程：（1）主变：更换#2主变，主变型号SZ11-5000/35；新建事故油池；（2）新建35kV开关柜9面，其中断路器出线柜2面，主变进线柜２面，母线PT柜2面，站用变柜１面，分段断路器柜1面，分段隔离柜1面；（3）新建10kV开关柜19面，其中主变进线柜2面，馈线柜8面，母线PT柜2面，分段断路器柜1...
