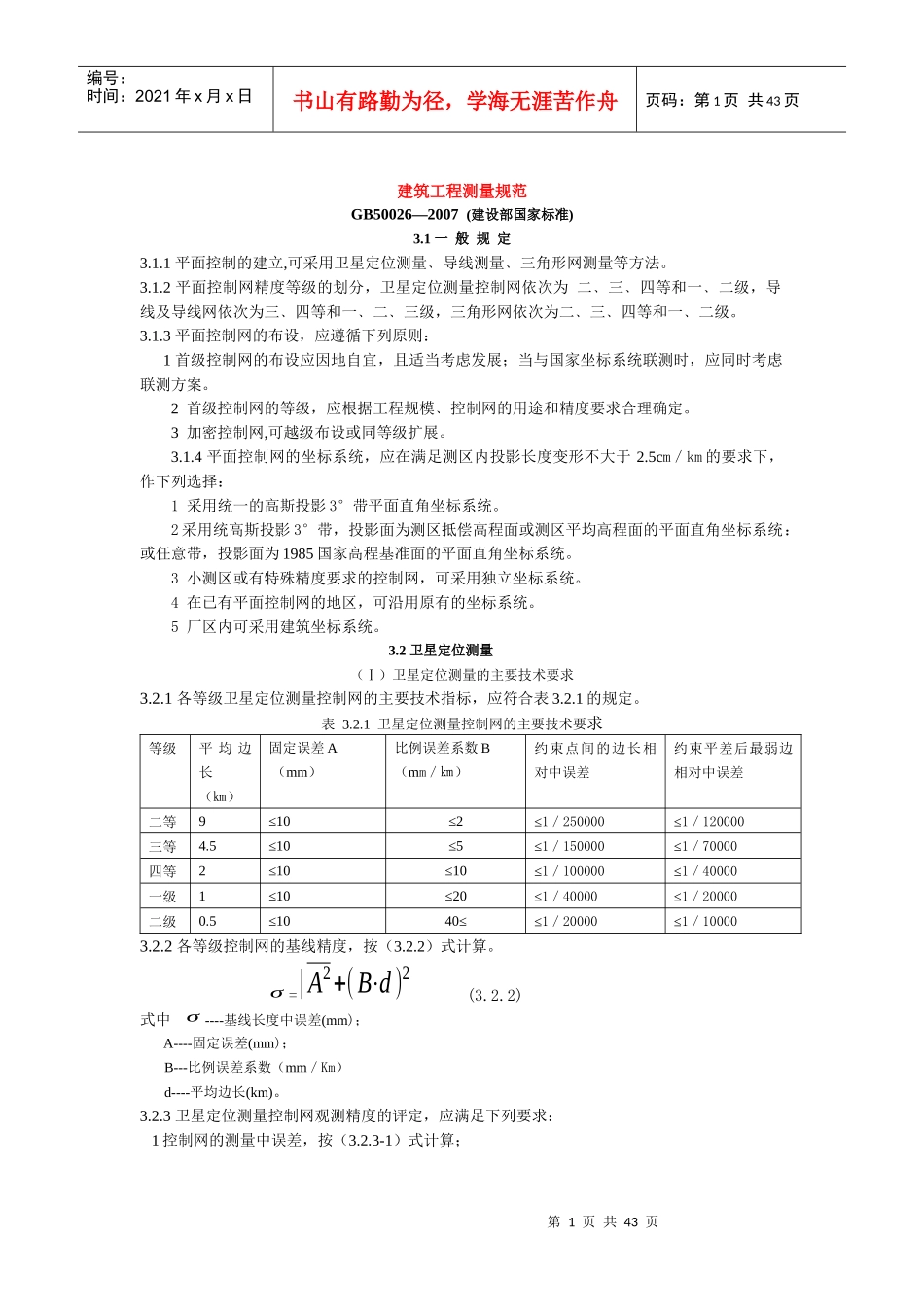

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页建筑工程测量规范GB50026—2007(建设部国家标准)3.1一般规定3.1.1平面控制的建立,可采用卫星定位测量﹑导线测量﹑三角形网测量等方法。3.1.2平面控制网精度等级的划分，卫星定位测量控制网依次为二﹑三﹑四等和一﹑二级，导线及导线网依次为三﹑四等和一﹑二﹑三级，三角形网依次为二﹑三﹑四等和一﹑二级。3.1.3平面控制网的布设，应遵循下列原则：1首级控制网的布设应因地自宜，且适当考虑发展；当与国家坐标系统联测时，应同时考虑联测方案。2首级控制网的等级，应根据工程规模﹑控制网的用途和精度要求合理确定。3加密控制网,可越级布设或同等级扩展。3.1.4平面控制网的坐标系统，应在满足测区内投影长度变形不大于2.5cm／km的要求下，作下列选择：1采用统一的高斯投影3°带平面直角坐标系统。2采用统高斯投影3°带，投影面为测区抵偿高程面或测区平均高程面的平面直角坐标系统：或任意带，投影面为1985国家高程基准面的平面直角坐标系统。3小测区或有特殊精度要求的控制网，可采用独立坐标系统。4在已有平面控制网的地区，可沿用原有的坐标系统。5厂区内可采用建筑坐标系统。3.2卫星定位测量（Ⅰ）卫星定位测量的主要技术要求3.2.1各等级卫星定位测量控制网的主要技术指标，应符合表3.2.1的规定。表3.2.1卫星定位测量控制网的主要技术要求等级平均边长（㎞）固定误差A（mm）比例误差系数B（mm／㎞）约束点间的边长相对中误差约束平差后最弱边相对中误差二等9≤10≤2≤1／250000≤1／120000三等4.5≤10≤5≤1／150000≤1／70000四等2≤10≤10≤1／100000≤1／40000一级1≤10≤20≤1／40000≤1／20000二级0.5≤1040≤≤1／20000≤1／100003.2.2各等级控制网的基线精度，按（3.2.2）式计算。σ=|A2+(B⋅d)2(3.2.2)式中σ----基线长度中误差(mm)；A----固定误差(mm)；B---比例误差系数（mm／Km）d----平均边长(km)。3.2.3卫星定位测量控制网观测精度的评定，应满足下列要求：1控制网的测量中误差，按（3.2.3-1）式计算；第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页m=|13N[WWn]（3.2.3-1）式中m----控制网的测量中误差(mm)；N----控制网中异步环的个数；n---异步环的边数；W---异步环环线全长闭合差(mm)。2控制网的测量中误差，应满足相应等级控制网的基线精度要求，并符合（3.2.3-2）的规定。m≤δ（3.2.3-2）（Ⅱ）卫星定位测量控制网的设计﹑选点与埋石3.2.4卫星定位测量控制网的布设，应符合下列要求：1应根据测区的实际情况﹑精度要求﹑卫星状况﹑接收机的类型和数量以及测区已有的测量资料进行综合设计。2首级网布设时，宜联测2个以上高级国家控制点或地方坐标系的高级控制点；对控制网内的边长，宜构成大地四边形或中点多边形。3控制网应由独立观测边构成一个或若干个闭合环或附合路线：各等级控制网中构成闭合环或附合路线的边数不宜多于6条。4各等级控制网中独立基线的观测总数，不宜少于必要观测基线数的1.5倍。5加密网应根据工程需要，在满足本规范精度要求的前提下可采取比较灵活的布网方式。6对于采用GPS-RTK测图的测区，在控制网的布设中应顾及参考站点的分布及位置。3.2.5卫星定位测量控制点位的选定，应符合下列要求：1点位应选在土质坚实﹑稳固可靠的地方，同时要有利于加密和扩展，每个控制点至少应有一个通视方向。2点位应选在视野开阔，高度角在15°以上的范围内，应无障碍物；点位附近不应有强烈干扰接受卫星信号的干扰源或强烈反射卫星信号的物体。3充分利用符合要求的旧有控制点。3.2.6控制点埋石应符合附录B的规定，并绘制点之记。Ⅲ）GPS观测3.2.7GPS控制测量作业的基本技术要求，应符合表3.2.7的规定。表3.2.7GPS控制测量作业的基本技术要求等级二等三等四等一级二级接收机类型号双频双频或单频双频或单频双频或单频双频或单频仪器标称精度10mm+2ppm10mm+5ppm10mm+5ppm10mm+5ppm10mm+5ppm观测量载波相位载波相位载波相位载波相位载波相位卫星高度角（°）静态≥15≥15≥15≥15≥15快速静态----------≥15≥15...
