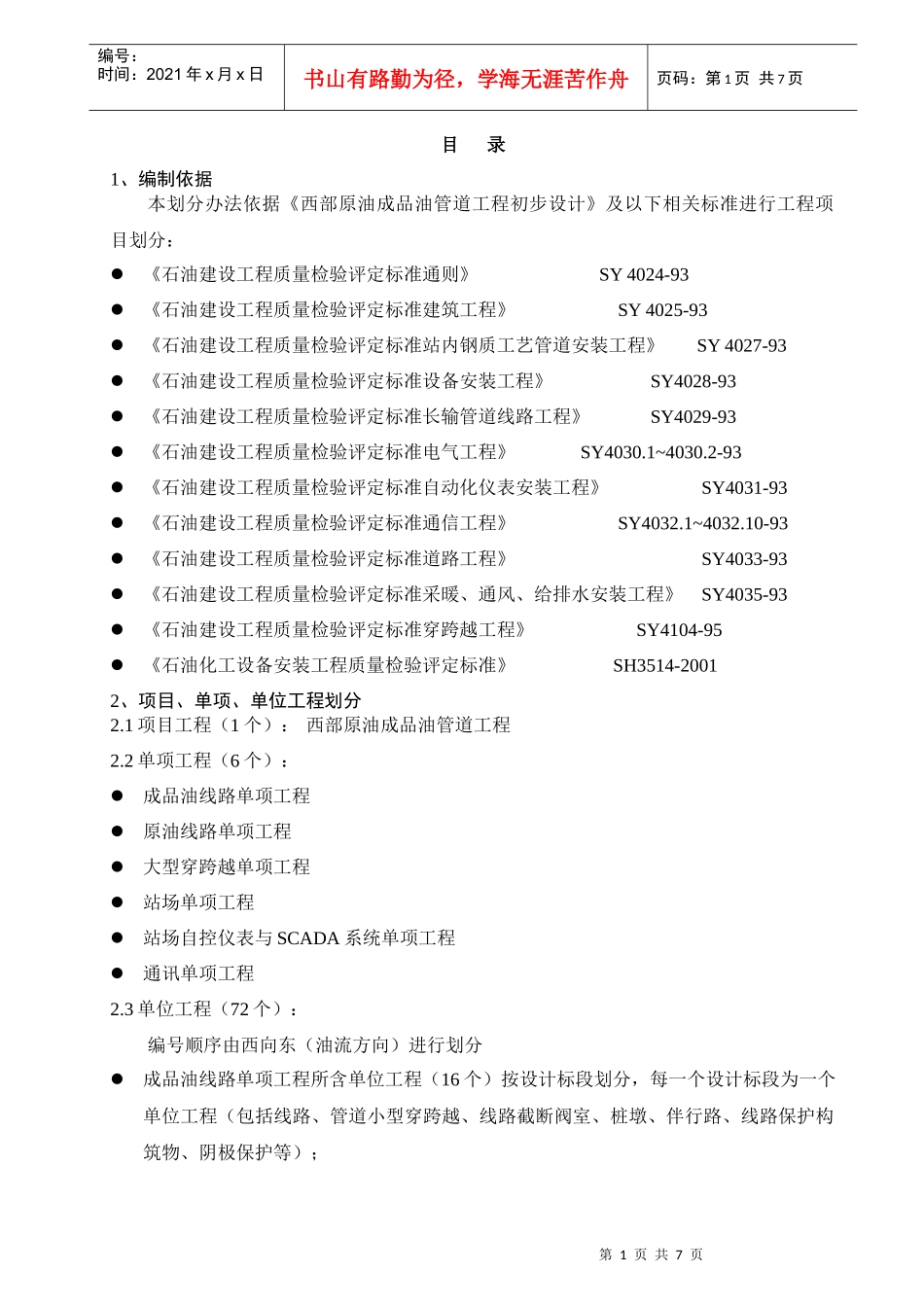

西部原油成品油管道工程工程项目划分办法版次编制杨树奇日期2005/6/1西部原油成品油管道工程项目组北京兴油工程建设监理有限公司西部管道工程监理总部C1审核王春严日期2005/6/3批准闫伦江日期2005/6/3第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页目录1、编制依据本划分办法依据《西部原油成品油管道工程初步设计》及以下相关标准进行工程项目划分：《石油建设工程质量检验评定标准通则》SY4024-93《石油建设工程质量检验评定标准建筑工程》SY4025-93《石油建设工程质量检验评定标准站内钢质工艺管道安装工程》SY4027-93《石油建设工程质量检验评定标准设备安装工程》SY4028-93《石油建设工程质量检验评定标准长输管道线路工程》SY4029-93《石油建设工程质量检验评定标准电气工程》SY4030.1~4030.2-93《石油建设工程质量检验评定标准自动化仪表安装工程》SY4031-93《石油建设工程质量检验评定标准通信工程》SY4032.1~4032.10-93《石油建设工程质量检验评定标准道路工程》SY4033-93《石油建设工程质量检验评定标准采暖、通风、给排水安装工程》SY4035-93《石油建设工程质量检验评定标准穿跨越工程》SY4104-95《石油化工设备安装工程质量检验评定标准》SH3514-20012、项目、单项、单位工程划分2.1项目工程（1个）：西部原油成品油管道工程2.2单项工程（6个）：成品油线路单项工程原油线路单项工程大型穿跨越单项工程站场单项工程站场自控仪表与SCADA系统单项工程通讯单项工程2.3单位工程（72个）：编号顺序由西向东（油流方向）进行划分成品油线路单项工程所含单位工程（16个）按设计标段划分，每一个设计标段为一个单位工程（包括线路、管道小型穿跨越、线路截断阀室、桩墩、伴行路、线路保护构筑物、阴极保护等）；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页原油线路单项工程所含单位工程（16个）按设计标段划分,每一个设计标段为一个单位工程（包括线路、管道小型穿跨越、线路截断阀室、桩墩、线路保护构筑物、阴极保护等）；大型河流穿越单项工程所含单位工程（8个）按穿越处划分，每处穿越为一个单位工程；站场单项工程所含单位工程（24个）按站场个数划分：每一座站场（指首站、热泵站、中间泵站、分输站、计量站、末站、办公调度处、维抢修中心等）为1个单位工程；站场自控仪表与SCADA系统单项工程所含单位工程（3个）按系统划分：现场检测仪表系统安装、消防仪表系统安装和SCADA系统安装各为为一个单位工程；通讯单项目工程所含单位工程（5个）按系统划分，光传输系统安装、通信光缆线路安装、会议电视系统安装、工业电视监视系统安装、程控电话交换系统安装各为一个单位工程（1个）；当设计发生变更，需补充个别单位工程时，由监理总部负责向相关单位和部门下达单位工程及其分部、分项工程划分方法并给出单位工程和分部工程编号。3、分部、分项工程项目划分3.1成品油线路工程和原油线路工程3.1.1分部工程划分该标段内站场与阀室、阀室与阀室、阀室与站场之间的距离划分为一个分部工程；单出图的三穿工程每一处划分为一个分部工程；管道附属工程划分为一个分部工程；该标段的阴极保护为一个分部工程；每个阀室为一个分部工程；每一处伴行路为一个分部工程。3.1.2线路分项工程划分按照工序或专业的先后顺序进行划分；水工保护每一处为一个分项工程；小型穿跨越每一处为一个分项工程（指非单出图且采取了稳管、保护套管、水工保护等其他措施的穿跨越）；3.2大型穿跨越工程分部、分项划分，按照相关的“质量检验评定标准”中的划分执行。3.3站场工程第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页站场分部工程划分，原则上按照专业进行划分；分项工程按照相关的“质量检验评定标准”中的划分执行。3.4站场自控仪表与SCADA系统单项工程分部、分项划分，按照相关的“质量检验评定标准”中的划分执行。3.5通信工程分部、分项划分，分部工程按照部位、施工先后顺序划...
