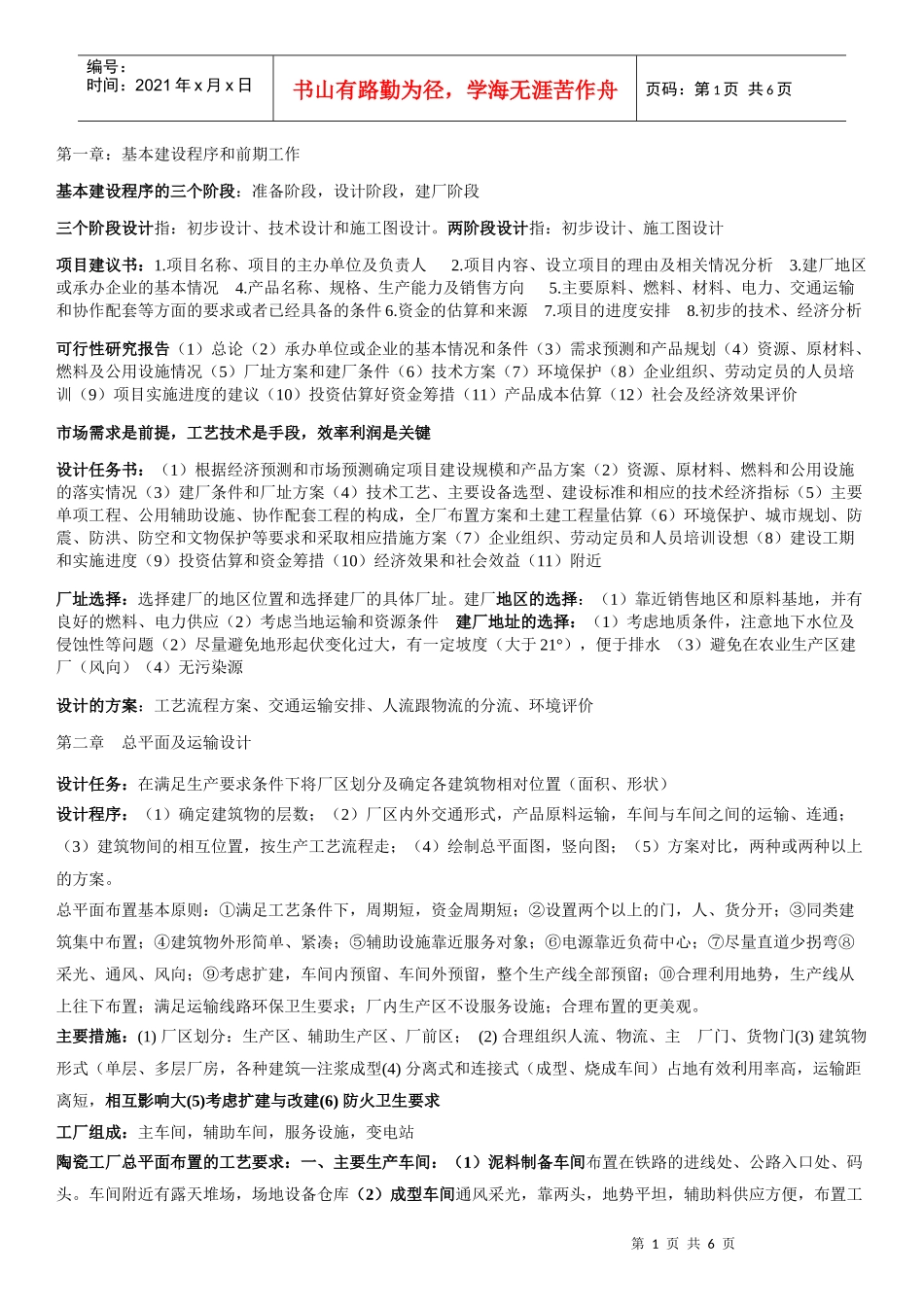

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第一章：基本建设程序和前期工作基本建设程序的三个阶段：准备阶段，设计阶段，建厂阶段三个阶段设计指：初步设计、技术设计和施工图设计。两阶段设计指：初步设计、施工图设计项目建议书：1.项目名称、项目的主办单位及负责人2.项目内容、设立项目的理由及相关情况分析3.建厂地区或承办企业的基本情况4.产品名称、规格、生产能力及销售方向5.主要原料、燃料、材料、电力、交通运输和协作配套等方面的要求或者已经具备的条件6.资金的估算和来源7.项目的进度安排8.初步的技术、经济分析可行性研究报告（1）总论（2）承办单位或企业的基本情况和条件（3）需求预测和产品规划（4）资源、原材料、燃料及公用设施情况（5）厂址方案和建厂条件（6）技术方案（7）环境保护（8）企业组织、劳动定员的人员培训（9）项目实施进度的建议（10）投资估算好资金筹措（11）产品成本估算（12）社会及经济效果评价市场需求是前提，工艺技术是手段，效率利润是关键设计任务书：（1）根据经济预测和市场预测确定项目建设规模和产品方案（2）资源、原材料、燃料和公用设施的落实情况（3）建厂条件和厂址方案（4）技术工艺、主要设备选型、建设标准和相应的技术经济指标（5）主要单项工程、公用辅助设施、协作配套工程的构成，全厂布置方案和土建工程量估算（6）环境保护、城市规划、防震、防洪、防空和文物保护等要求和采取相应措施方案（7）企业组织、劳动定员和人员培训设想（8）建设工期和实施进度（9）投资估算和资金筹措（10）经济效果和社会效益（11）附近厂址选择：选择建厂的地区位置和选择建厂的具体厂址。建厂地区的选择：（1）靠近销售地区和原料基地，并有良好的燃料、电力供应（2）考虑当地运输和资源条件建厂地址的选择：（1）考虑地质条件，注意地下水位及侵蚀性等问题（2）尽量避免地形起伏变化过大，有一定坡度（大于21°），便于排水（3）避免在农业生产区建厂（风向）（4）无污染源设计的方案：工艺流程方案、交通运输安排、人流跟物流的分流、环境评价第二章总平面及运输设计设计任务：在满足生产要求条件下将厂区划分及确定各建筑物相对位置（面积、形状）设计程序：（1）确定建筑物的层数；（2）厂区内外交通形式，产品原料运输，车间与车间之间的运输、连通；（3）建筑物间的相互位置，按生产工艺流程走；（4）绘制总平面图，竖向图；（5）方案对比，两种或两种以上的方案。总平面布置基本原则：①满足工艺条件下，周期短，资金周期短；②设置两个以上的门，人、货分开；③同类建筑集中布置；④建筑物外形简单、紧凑；⑤辅助设施靠近服务对象；⑥电源靠近负荷中心；⑦尽量直道少拐弯⑧采光、通风、风向；⑨考虑扩建，车间内预留、车间外预留，整个生产线全部预留；⑩合理利用地势，生产线从上往下布置；满足运输线路环保卫生要求；厂内生产区不设服务设施；合理布置的更美观。主要措施：(1)厂区划分：生产区、辅助生产区、厂前区；(2)合理组织人流、物流、主厂门、货物门(3)建筑物形式（单层、多层厂房，各种建筑—注浆成型(4)分离式和连接式（成型、烧成车间）占地有效利用率高，运输距离短，相互影响大(5)考虑扩建与改建(6)防火卫生要求工厂组成：主车间，辅助车间，服务设施，变电站陶瓷工厂总平面布置的工艺要求：一、主要生产车间：（1）泥料制备车间布置在铁路的进线处、公路入口处、码头。车间附近有露天堆场，场地设备仓库（2）成型车间通风采光，靠两头，地势平坦，辅助料供应方便，布置工第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页厂中心（3）焙烧车间保证通风，靠两头，地基好，地下烟道防水，要有备用电源，位置处于下风向（4）上釉及彩饰车间（5）检查和装配车间二、辅助车间：a,动力设施b,仓库设施c,行政管理和生活福利设施d,运输设施竖向布置的任务是对厂区的天然地形进行改造。竖向布置有连续式，重点式和混合式地面连接方法：平坡法<4%(坡度)、阶梯法>4%>500m工艺流程从上往下走管线架设方式（3种）：地下、地面、架空。...
