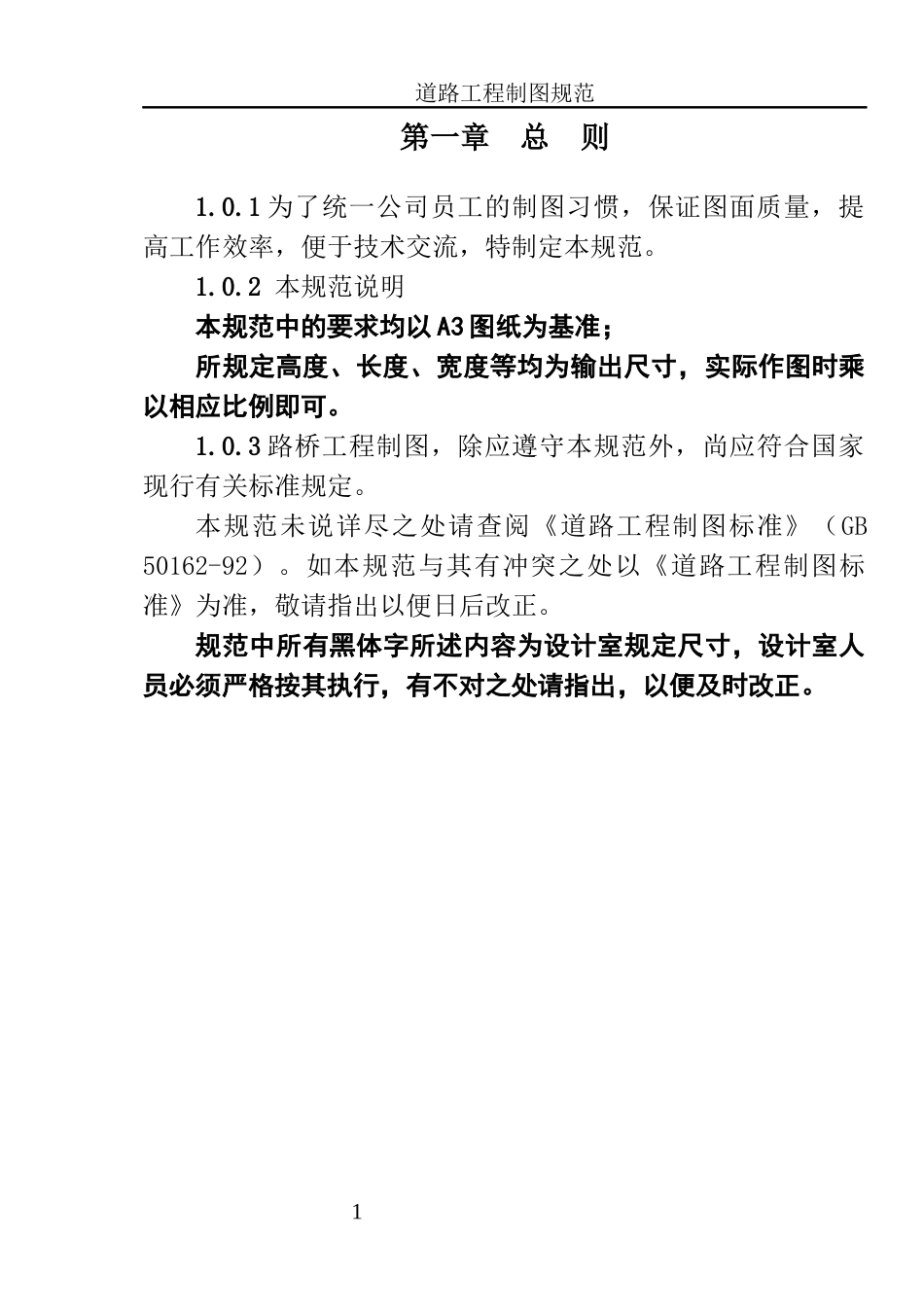

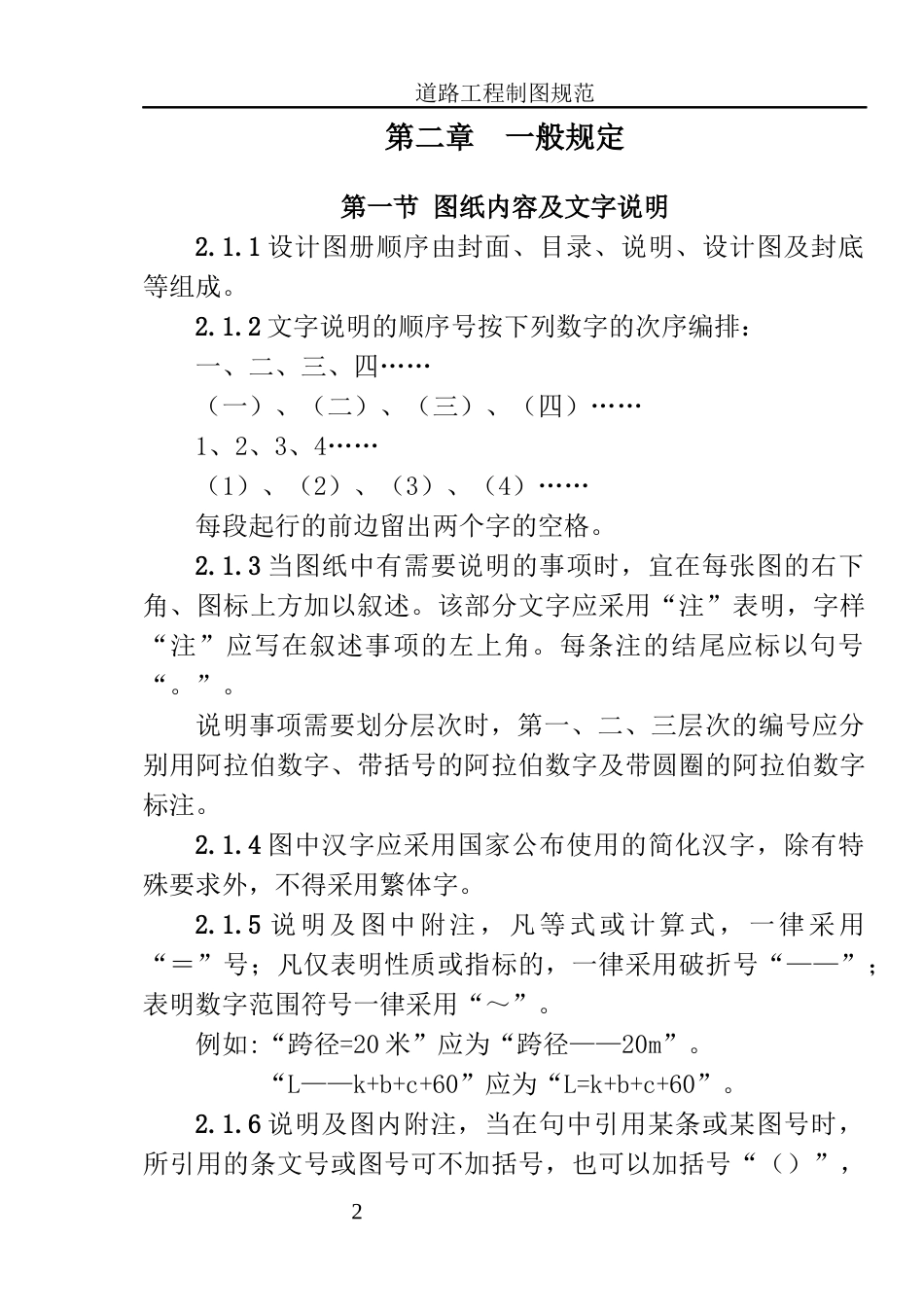

道路工程制图规范第一章总则1.0.1为了统一公司员工的制图习惯，保证图面质量，提高工作效率，便于技术交流，特制定本规范。1.0.2本规范说明本规范中的要求均以A3图纸为基准；所规定高度、长度、宽度等均为输出尺寸，实际作图时乘以相应比例即可。1.0.3路桥工程制图，除应遵守本规范外，尚应符合国家现行有关标准规定。本规范未说详尽之处请查阅《道路工程制图标准》（GB50162-92）。如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出，以便及时改正。1道路工程制图规范第二章一般规定第一节图纸内容及文字说明2.1.1设计图册顺序由封面、目录、说明、设计图及封底等组成。2.1.2文字说明的顺序号按下列数字的次序编排：一、二、三、四……（一）、（二）、（三）、（四）……1、2、3、4……（1）、（2）、（3）、（4）……每段起行的前边留出两个字的空格。2.1.3当图纸中有需要说明的事项时，宜在每张图的右下角、图标上方加以叙述。该部分文字应采用“注”表明，字样“注”应写在叙述事项的左上角。每条注的结尾应标以句号“。”。说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。2.1.4图中汉字应采用国家公布使用的简化汉字，除有特殊要求外，不得采用繁体字。2.1.5说明及图中附注，凡等式或计算式，一律采用“＝”号；凡仅表明性质或指标的，一律采用破折号“——”；表明数字范围符号一律采用“～”。例如:“跨径=20米”应为“跨径——20m”。“L——k+b+c+60”应为“L=k+b+c+60”。2.1.6说明及图内附注，当在句中引用某条或某图号时，所引用的条文号或图号可不加括号，也可以加括号“（）”，2道路工程制图规范不要采用其他的符号。例如：详细构造见图号5。工程数量见“工程数量表”(图号4)。第二节图幅及图框2.2.1图幅及图框尺寸应符合表2.1.1规定（图2.2.1）。图幅及图框尺寸表2.2.1图幅尺寸代号A0A1A2A3A4b×L841×1189594×841420×594297×420210×297a3535353025c1010101010图2.2.12.2.2图幅短边不得加长，长边加长时，A0、A2、A4应为150mm的整数倍，A1、A3图应为210mm的整数倍。3道路工程制图规范2.2.3图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框。如无特别要求则采用图2.2.2图框。图2.2.2（单位:mm）第三节字体及书写方法2.3.1字体：设计室计算机统一设置字体，所有CAD图纸一律选用fsdb_e.shx字体、BigFont选用fsdb.shx，图框中日期、图号等字样采用仿宋字体；字体高宽比为1:0.7。每张图纸中尽量用同一种字体，一般不超过两种字体。2.3.2字高：文字高度系列为2、2.5、3、3.5、5、7、10、14、20mm。4道路工程制图规范图纸中“立面图”“侧面图”“大样图”等视图名称字高中文字、数字及字母设置为5mm。若各视图比例不同，其比例可标注在视图图名的右侧，其底部与视图字底部平齐，比例字高为3.5mm。视图图名下画双划线,上线距图名底部1mm，线粗为0.5mm（用多义线定义其宽度）；下线距上线1mm，线粗为0.2mm，以颜色定义。CAD图中工程数量表及其他表格表名称字高为5mm，表中文字字高为3mm，表格行高为5mm。表名称下部双划线同视图名称双划线。附注中“注”字为5mm；正文文字、阿拉伯数字及字母为4mm。图框中业主名称、工程名称、图名及设计单位名称字高为7mm；日期、比例、图号字高为3.5mm，签署栏中字高为5mm。图中尺寸数字高度为2.5mm。同一列或行中的尺寸标注应严格对齐，不得参差不齐。图中用于说明的中文字及数字高为3mm。剖面名称一律用“A-A”、“B-B”等大写英文字母，不得使用阿拉伯数字及希腊数字符号。5道路工程制图规范第四节图层及图线2.4.1绘图前应统一设置图层，一般设以下几个图层：中心线（红Center）、虚线（绿Dashed）、粗实线（黑drawing）、细实线和折断线及剖切线（蓝色line）、文字（102色号Text）、阴影（30色号shade）、尺寸标注层（尺寸线、尺寸数字、尺寸界线、尺寸起止符为紫色dim）、轮廓线（青Outline）。2.4.2每张图上线宽一般不超过三...
