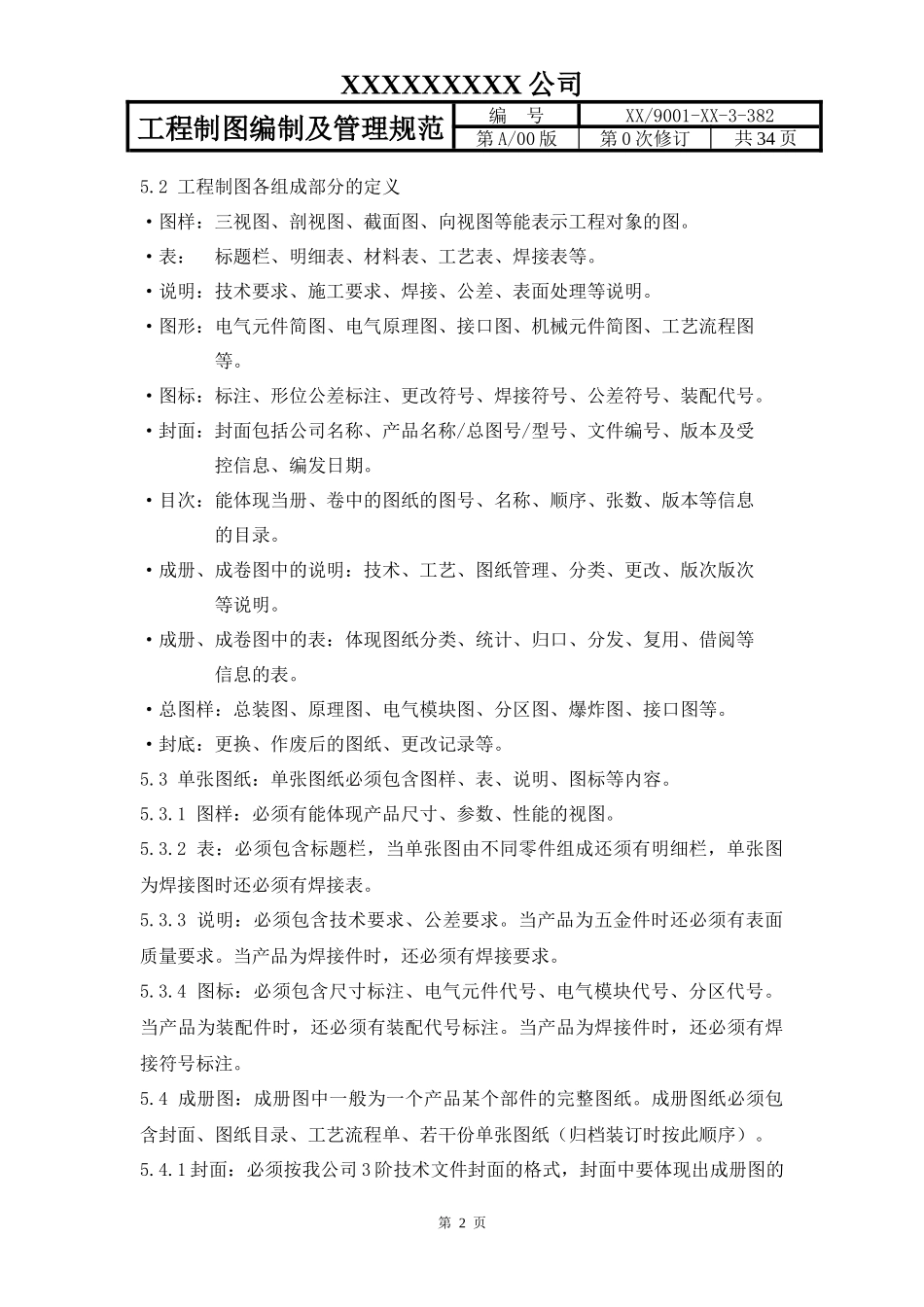

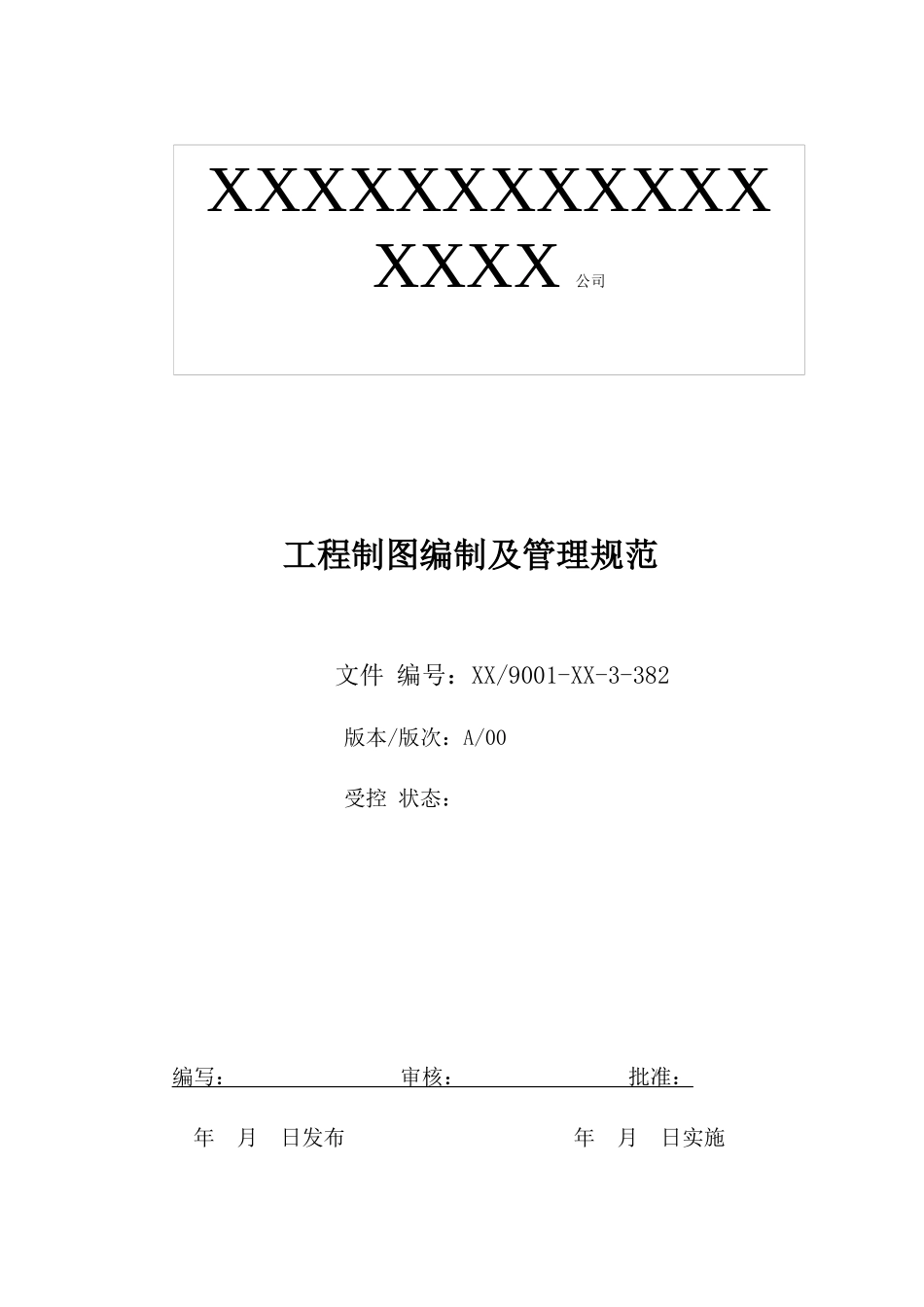

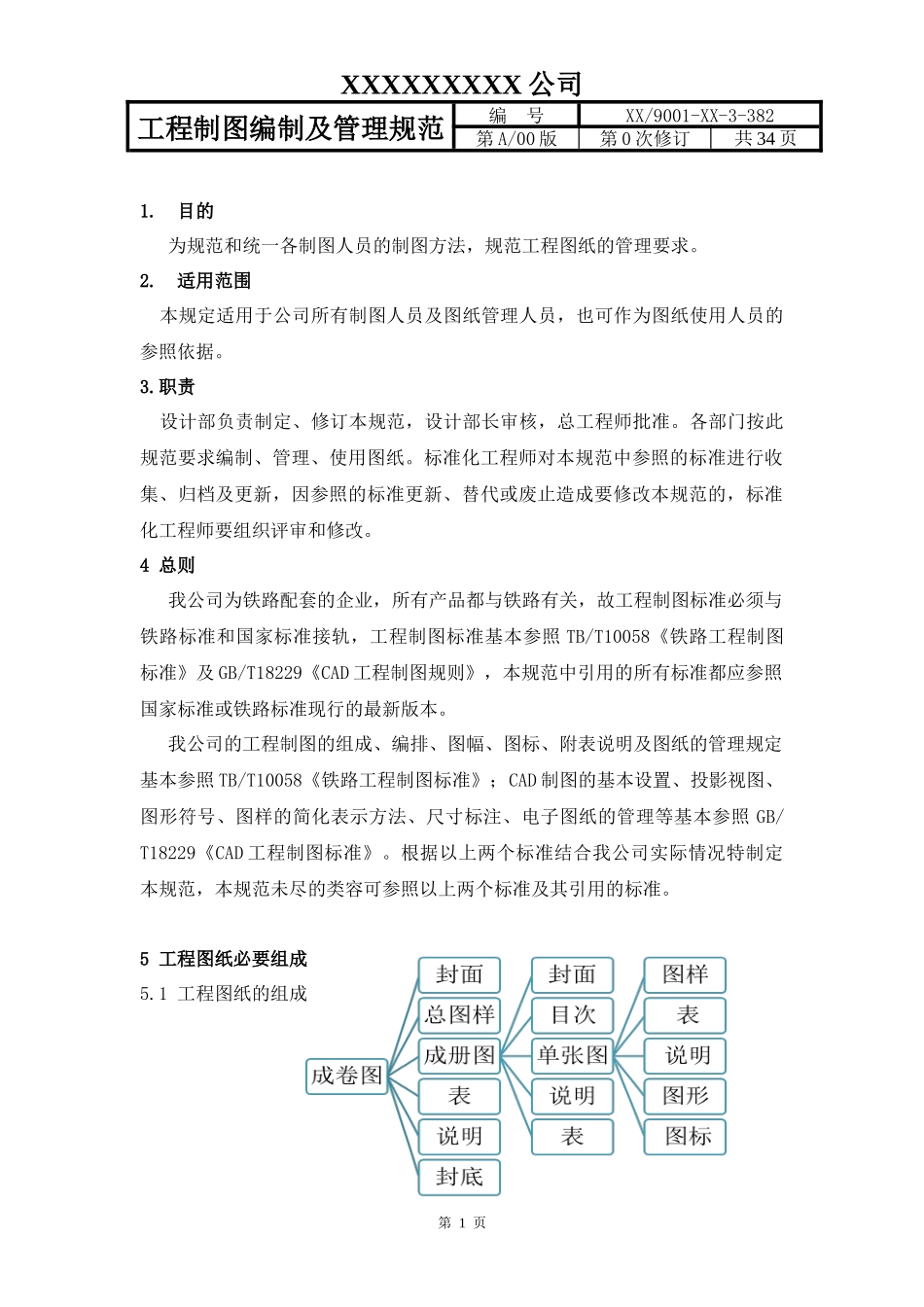

XXXXXXXXXXXXXXXX公司工程制图编制及管理规范文件编号：XX/9001-XX-3-382版本/版次：A/00受控状态：编写：审核：批准：年月日发布年月日实施第1页XXXXXXXXX公司工程制图编制及管理规范编号XX/9001-XX-3-382第A/00版第0次修订共34页1.目的为规范和统一各制图人员的制图方法，规范工程图纸的管理要求。2.适用范围本规定适用于公司所有制图人员及图纸管理人员，也可作为图纸使用人员的参照依据。3.职责设计部负责制定、修订本规范，设计部长审核，总工程师批准。各部门按此规范要求编制、管理、使用图纸。标准化工程师对本规范中参照的标准进行收集、归档及更新，因参照的标准更新、替代或废止造成要修改本规范的，标准化工程师要组织评审和修改。4总则我公司为铁路配套的企业，所有产品都与铁路有关，故工程制图标准必须与铁路标准和国家标准接轨，工程制图标准基本参照TB/T10058《铁路工程制图标准》及GB/T18229《CAD工程制图规则》，本规范中引用的所有标准都应参照国家标准或铁路标准现行的最新版本。我公司的工程制图的组成、编排、图幅、图标、附表说明及图纸的管理规定基本参照TB/T10058《铁路工程制图标准》；CAD制图的基本设置、投影视图、图形符号、图样的简化表示方法、尺寸标注、电子图纸的管理等基本参照GB/T18229《CAD工程制图标准》。根据以上两个标准结合我公司实际情况特制定本规范，本规范未尽的类容可参照以上两个标准及其引用的标准。5工程图纸必要组成5.1工程图纸的组成第2页XXXXXXXXX公司工程制图编制及管理规范编号XX/9001-XX-3-382第A/00版第0次修订共34页5.2工程制图各组成部分的定义·图样：三视图、剖视图、截面图、向视图等能表示工程对象的图。·表：标题栏、明细表、材料表、工艺表、焊接表等。·说明：技术要求、施工要求、焊接、公差、表面处理等说明。·图形：电气元件简图、电气原理图、接口图、机械元件简图、工艺流程图等。·图标：标注、形位公差标注、更改符号、焊接符号、公差符号、装配代号。·封面：封面包括公司名称、产品名称/总图号/型号、文件编号、版本及受控信息、编发日期。·目次：能体现当册、卷中的图纸的图号、名称、顺序、张数、版本等信息的目录。·成册、成卷图中的说明：技术、工艺、图纸管理、分类、更改、版次版次等说明。·成册、成卷图中的表：体现图纸分类、统计、归口、分发、复用、借阅等信息的表。·总图样：总装图、原理图、电气模块图、分区图、爆炸图、接口图等。·封底：更换、作废后的图纸、更改记录等。5.3单张图纸：单张图纸必须包含图样、表、说明、图标等内容。5.3.1图样：必须有能体现产品尺寸、参数、性能的视图。5.3.2表：必须包含标题栏，当单张图由不同零件组成还须有明细栏，单张图为焊接图时还必须有焊接表。5.3.3说明：必须包含技术要求、公差要求。当产品为五金件时还必须有表面质量要求。当产品为焊接件时，还必须有焊接要求。5.3.4图标：必须包含尺寸标注、电气元件代号、电气模块代号、分区代号。当产品为装配件时，还必须有装配代号标注。当产品为焊接件时，还必须有焊接符号标注。5.4成册图：成册图中一般为一个产品某个部件的完整图纸。成册图纸必须包含封面、图纸目录、工艺流程单、若干份单张图纸（归档装订时按此顺序）。5.4.1封面：必须按我公司3阶技术文件封面的格式，封面中要体现出成册图的第3页XXXXXXXXX公司工程制图编制及管理规范编号XX/9001-XX-3-382第A/00版第0次修订共34页总图号、产品型号、会签信息、发布实施日期。必要时可增加其他说明。5.4.2图纸目录：图纸目录必须体现该册图纸中每份单张图纸的图号、零件名称、总张数、版本/版次。目录的编排顺序则是根据该册图中单张图纸图号的父子、先后的关系依次排列。该册图中若有单张图借用其它成册图中的图纸，还必须在图纸目录借用图号栏中填写借用图纸图号和零件名称、总张数、版本/版次，若被借用的图纸下还有子图，子图也要按此要求填写在目录中。5.4.3工艺流程单：必须根据我公司《工艺流程单》格式填写每个需要加工的零部件的图号/代号、名称、材料标记、开料/展开尺寸、数量、加工要求，有焊接要求的必须填写焊接层次代...
