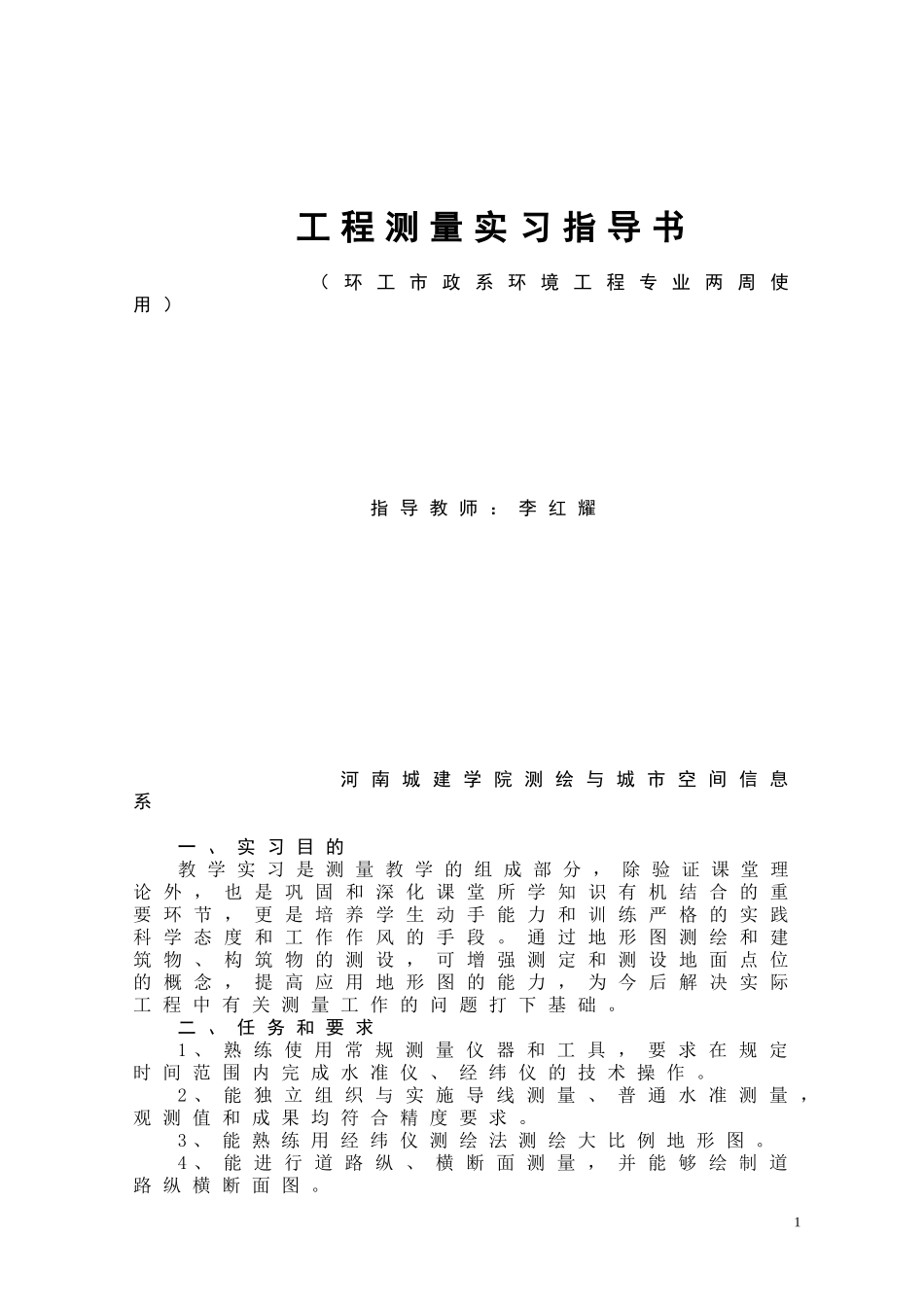

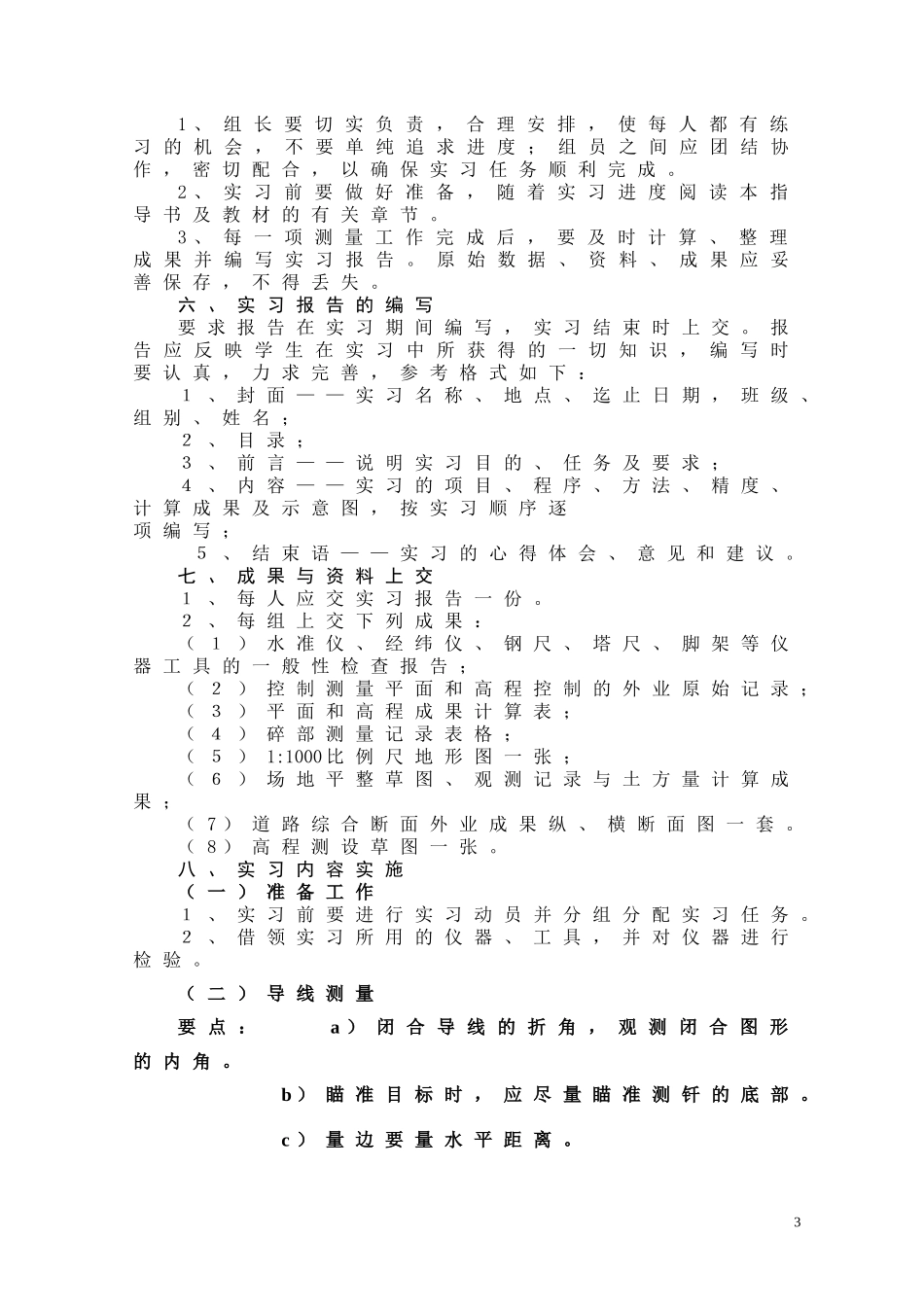

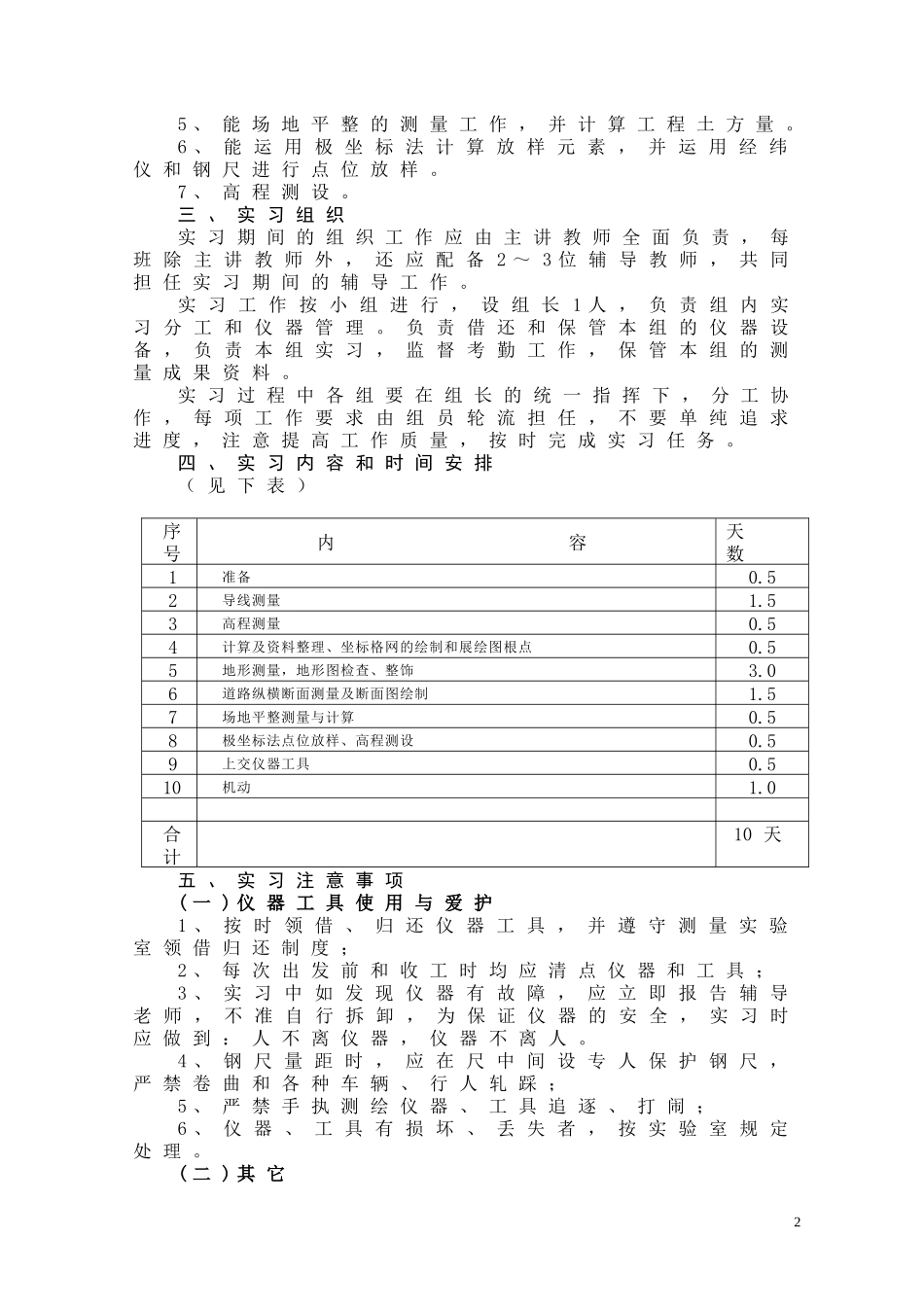

工程测量实习指导书（环工市政系环境工程专业两周使用）指导教师：李红耀河南城建学院测绘与城市空间信息系一、实习目的教学实习是测量教学的组成部分，除验证课堂理论外，也是巩固和深化课堂所学知识有机结合的重要环节，更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。通过地形图测绘和建筑物、构筑物的测设，可增强测定和测设地面点位的概念，提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。二、任务和要求1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。3、能熟练用经纬仪测绘法测绘大比例地形图。4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。15、能场地平整的测量工作，并计算工程土方量。6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。7、高程测设。三、实习组织实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2～3位辅导教师，共同担任实习期间的辅导工作。实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进度，注意提高工作质量，按时完成实习任务。四、实习内容和时间安排（见下表）序号内容天数1准备0.52导线测量1.53高程测量0.54计算及资料整理、坐标格网的绘制和展绘图根点0.55地形测量，地形图检查、整饰3.06道路纵横断面测量及断面图绘制1.57场地平整测量与计算0.58极坐标法点位放样、高程测设0.59上交仪器工具0.510机动1.0合计10天五、实习注意事项(一)仪器工具使用与爱护1、按时领借、归还仪器工具，并遵守测量实验室领借归还制度；2、每次出发前和收工时均应清点仪器和工具；3、实习中如发现仪器有故障，应立即报告辅导老师，不准自行拆卸，为保证仪器的安全，实习时应做到：人不离仪器，仪器不离人。4、钢尺量距时，应在尺中间设专人保护钢尺，严禁卷曲和各种车辆、行人轧踩；5、严禁手执测绘仪器、工具追逐、打闹；6、仪器、工具有损坏、丢失者，按实验室规定处理。(二)其它21、组长要切实负责，合理安排，使每人都有练习的机会，不要单纯追求进度；组员之间应团结协作，密切配合，以确保实习任务顺利完成。2、实习前要做好准备，随着实习进度阅读本指导书及教材的有关章节。3、每一项测量工作完成后，要及时计算、整理成果并编写实习报告。原始数据、资料、成果应妥善保存，不得丢失。六、实习报告的编写要求报告在实习期间编写，实习结束时上交。报告应反映学生在实习中所获得的一切知识，编写时要认真，力求完善，参考格式如下：１、封面——实习名称、地点、迄止日期，班级、组别、姓名；２、目录；３、前言——说明实习目的、任务及要求；４、内容——实习的项目、程序、方法、精度、计算成果及示意图，按实习顺序逐项编写；５、结束语——实习的心得体会、意见和建议。七、成果与资料上交１、每人应交实习报告一份。２、每组上交下列成果：（１）水准仪、经纬仪、钢尺、塔尺、脚架等仪器工具的一般性检查报告；（２）控制测量平面和高程控制的外业原始记录；（３）平面和高程成果计算表；（４）碎部测量记录表格；（５）1:1000比例尺地形图一张；（６）场地平整草图、观测记录与土方量计算成果；（7）道路综合断面外业成果纵、横断面图一套。（8）高程测设草图一张。八、实习内容实施（一）准备工作１、实习前要进行实习动员并分组分配实习任务。２、借领实习所用的仪器、工具，并对仪器进行检验。（二）导线测量要点：a）闭合导线的折角，观测闭合图形的内角。b）瞄准目标时，应尽量瞄准测钎的底部。c）量边要量水平距离。3流程：测A角——测B角——测C角——测D角量边AB——量边BC——量边CD——量边DA１、实习方法和步骤。（１）在测区范围内布设导线点，并绘制导线点之标记图。（２）用测回法观测导线的转折角。（３）用钢尺丈量导线边长...
