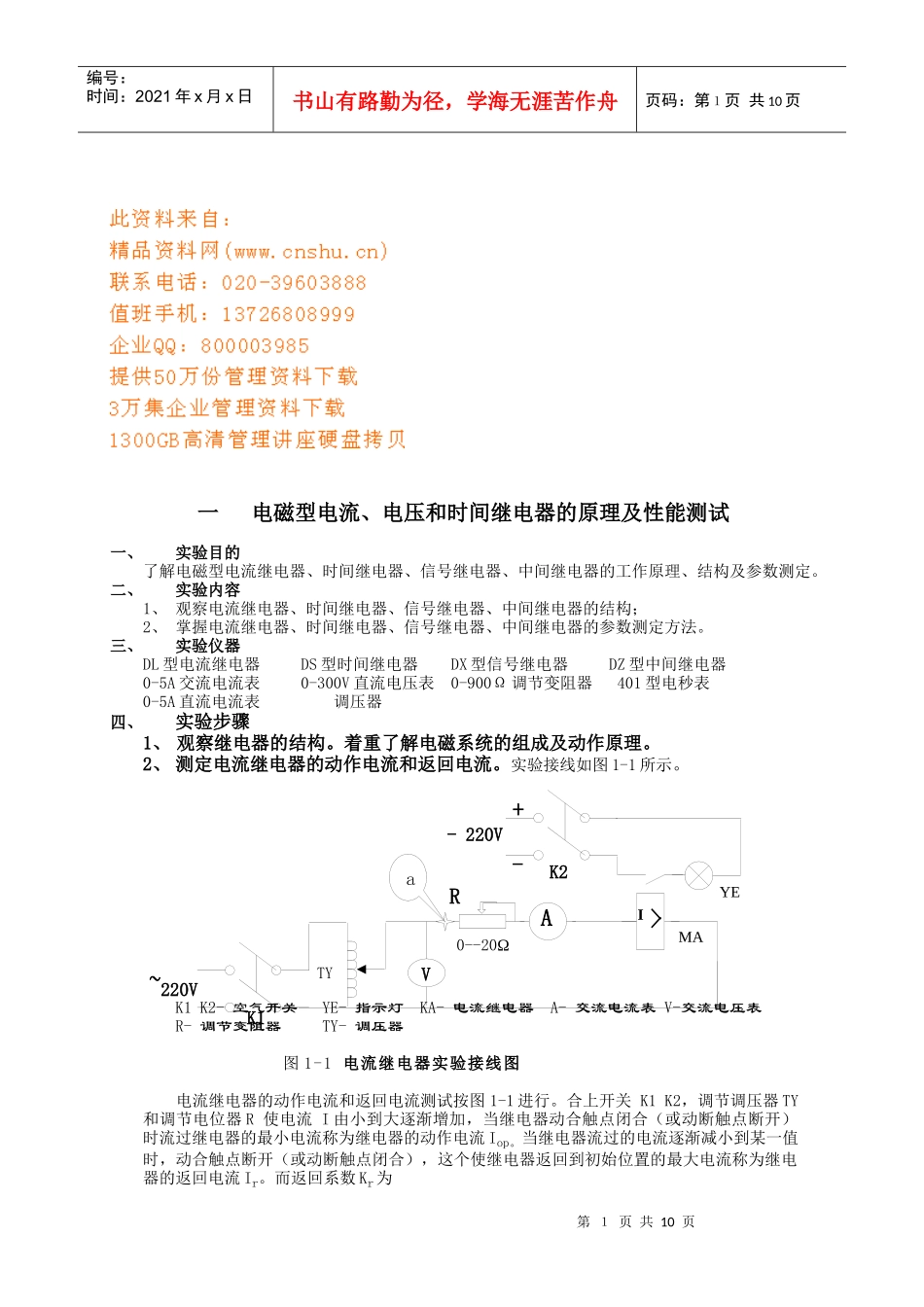

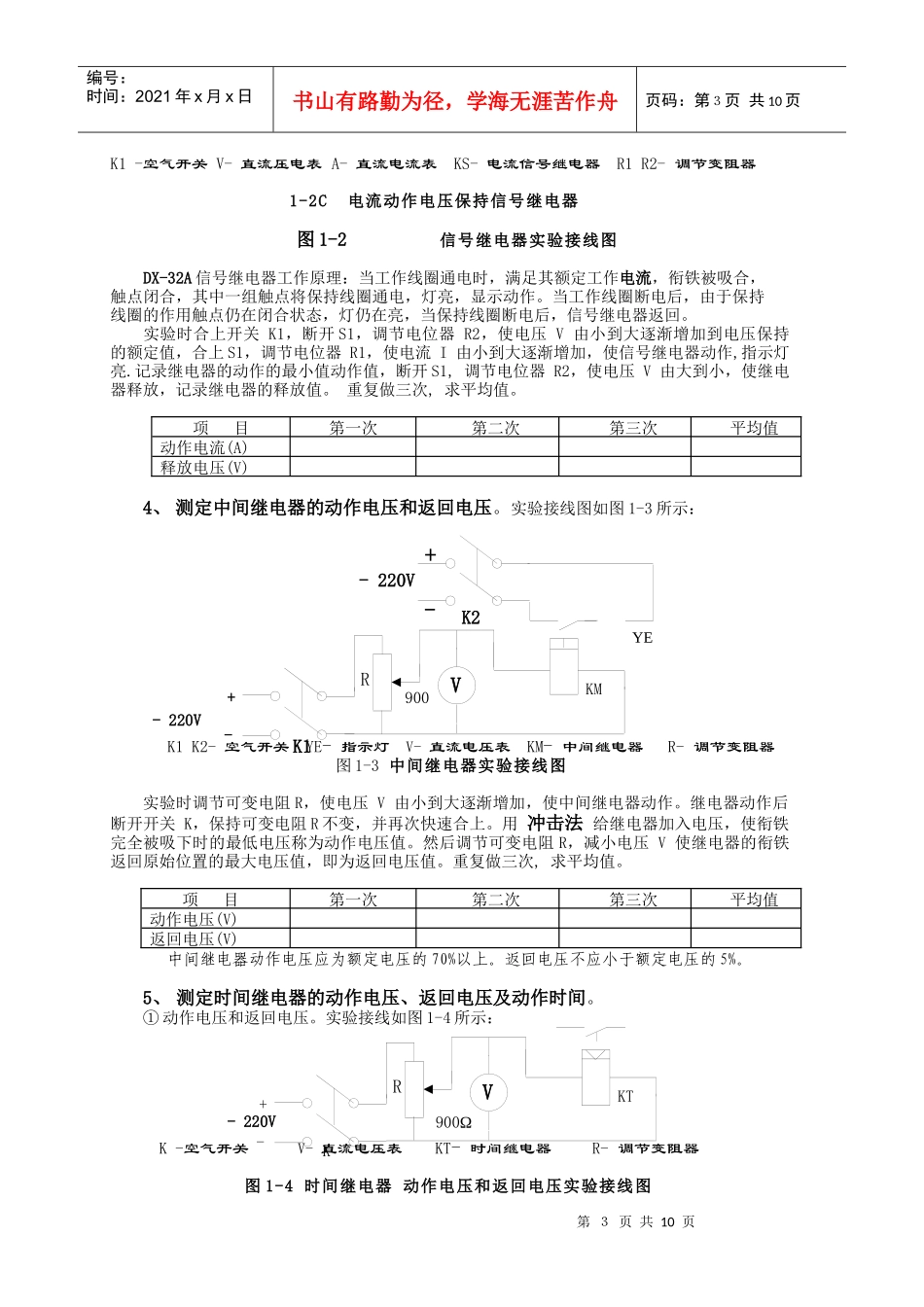

第１页共10页~220VK1IMAARYETYVa+--220VK20--20Ω编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共10页一电磁型电流、电压和时间继电器的原理及性能测试一、实验目的了解电磁型电流继电器、时间继电器、信号继电器、中间继电器的工作原理、结构及参数测定。二、实验内容1、观察电流继电器、时间继电器、信号继电器、中间继电器的结构；2、掌握电流继电器、时间继电器、信号继电器、中间继电器的参数测定方法。三、实验仪器DL型电流继电器DS型时间继电器DX型信号继电器DZ型中间继电器0-5A交流电流表0-300V直流电压表0-900Ω调节变阻器401型电秒表0-5A直流电流表调压器四、实验步骤1、观察继电器的结构。着重了解电磁系统的组成及动作原理。2、测定电流继电器的动作电流和返回电流。实验接线如图1-1所示。K1K2-空气开关YE-指示灯KA-电流继电器A-交流电流表V-交流电压表R-调节变阻器TY-调压器图1-1电流继电器实验接线图电流继电器的动作电流和返回电流测试按图1-1进行。合上开关K1K2，调节调压器TY和调节电位器R使电流I由小到大逐渐增加，当继电器动合触点闭合（或动断触点断开）时流过继电器的最小电流称为继电器的动作电流Iop。当继电器流过的电流逐渐减小到某一值时，动合触点断开（或动断触点闭合），这个使继电器返回到初始位置的最大电流称为继电器的返回电流Ir。而返回系数Kr为第２页共10页第１页共10页-220VK1YEKSVR-++--220VK2900ΩIKSARK1YE+---220V+--220VK2900ΩK1+---220V900ΩYEIKSR1VR2V900ΩAS1900ΩR3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共10页Kr=Ir/IopDL型电流继电器属过量继电器，返回系数不小于0.85。当大于0.9时，应注意继电器触点压力。以上过程重复做三次，计算每次的返回系数，取三次返回系数的平均值。项目第一次第二次第三次平均值动作电流(A)返回电流(A)返回系数返回电流Ir总是小于动作电流Iop。返回系数Kr总是小于1。继电器质量愈好，返回系数Kr值愈高。返回系数一般为0.85。3、’测定信号继电器的动作值。信号继电器分电压信号继电器(如图1-2a)电流信号继电器(如图1-2b)和电流动作电压保持(如图1-2c)等信号继电器。我们实验选用的是电流动作电压保持的DX-32A信号继电器，实验接线如图1-2c所示：、电压信号继电器K1K2-空气开关YE-指示灯V-直流电压表KS-电压信号继电器R-调节变阻器1-2a电压信号继电器、电流信号继电器K1K2-空气开关YE-指示灯A-直流电流表KS-电流信号继电器R-调节变阻器1-2b电流信号继电器、电流动作电压保持信号继电器第３页共10页第２页共10页YEKMVR-+K1-220V+--220VK2KTVR-+K-220V900Ω编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共10页K1-空气开关V-直流压电表A-直流电流表KS-电流信号继电器R1R2-调节变阻器1-2C电流动作电压保持信号继电器图1-2信号继电器实验接线图DX-32A信号继电器工作原理：当工作线圈通电时，满足其额定工作电流，衔铁被吸合，触点闭合，其中一组触点将保持线圈通电，灯亮，显示动作。当工作线圈断电后，由于保持线圈的作用触点仍在闭合状态，灯仍在亮，当保持线圈断电后，信号继电器返回。实验时合上开关K1，断开S1，调节电位器R2，使电压V由小到大逐渐增加到电压保持的额定值，合上S1，调节电位器R1，使电流I由小到大逐渐增加，使信号继电器动作,指示灯亮.记录继电器的动作的最小值动作值，断开S1,调节电位器R2，使电压V由大到小，使继电器释放，记录继电器的释放值。重复做三次,求平均值。项目第一次第二次第三次平均值动作电流(A)释放电压(V)4、测定中间继电器的动作电压和返回电压。实验接线图如图1-3所示：K1K2-空气开关YE-指示灯V-直流电压表KM-中间继电器R-调节变阻器图1-3中间继电器实验接线图实验时调节可变电阻R，使电压V由小到大逐渐增加，使中间继电器动作。继电器动作后断开开关K，保持可变电阻R不变，并再次快速合上。用冲击法给继电器加入电压，使衔铁完全被吸下时的最低电压称为动作电压值。然后调节可变电阻R，减小电压V使继电器的衔铁返回原始位置的最大电压值，即为返回电压值。重复做三次,求平均值。项目...
