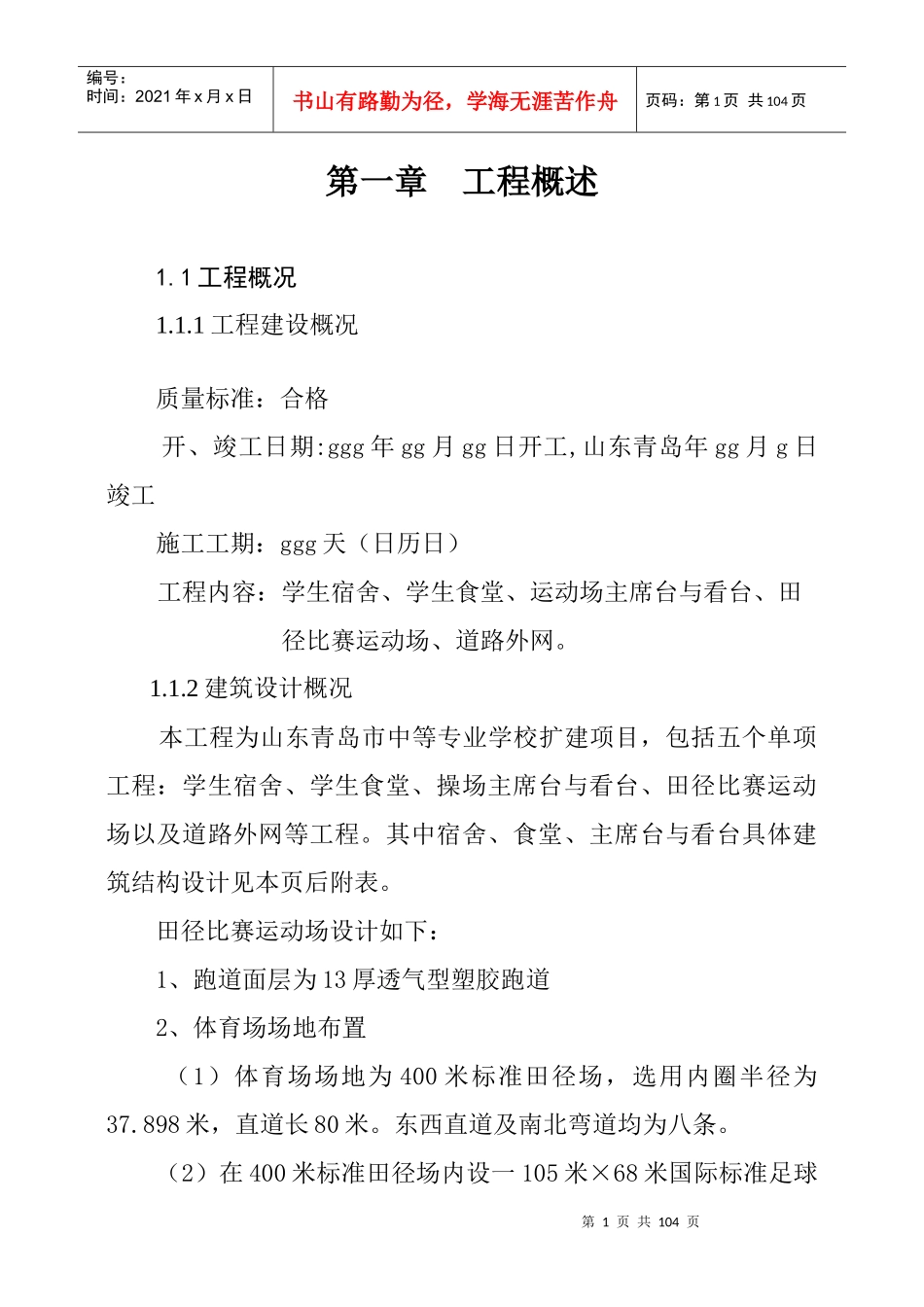

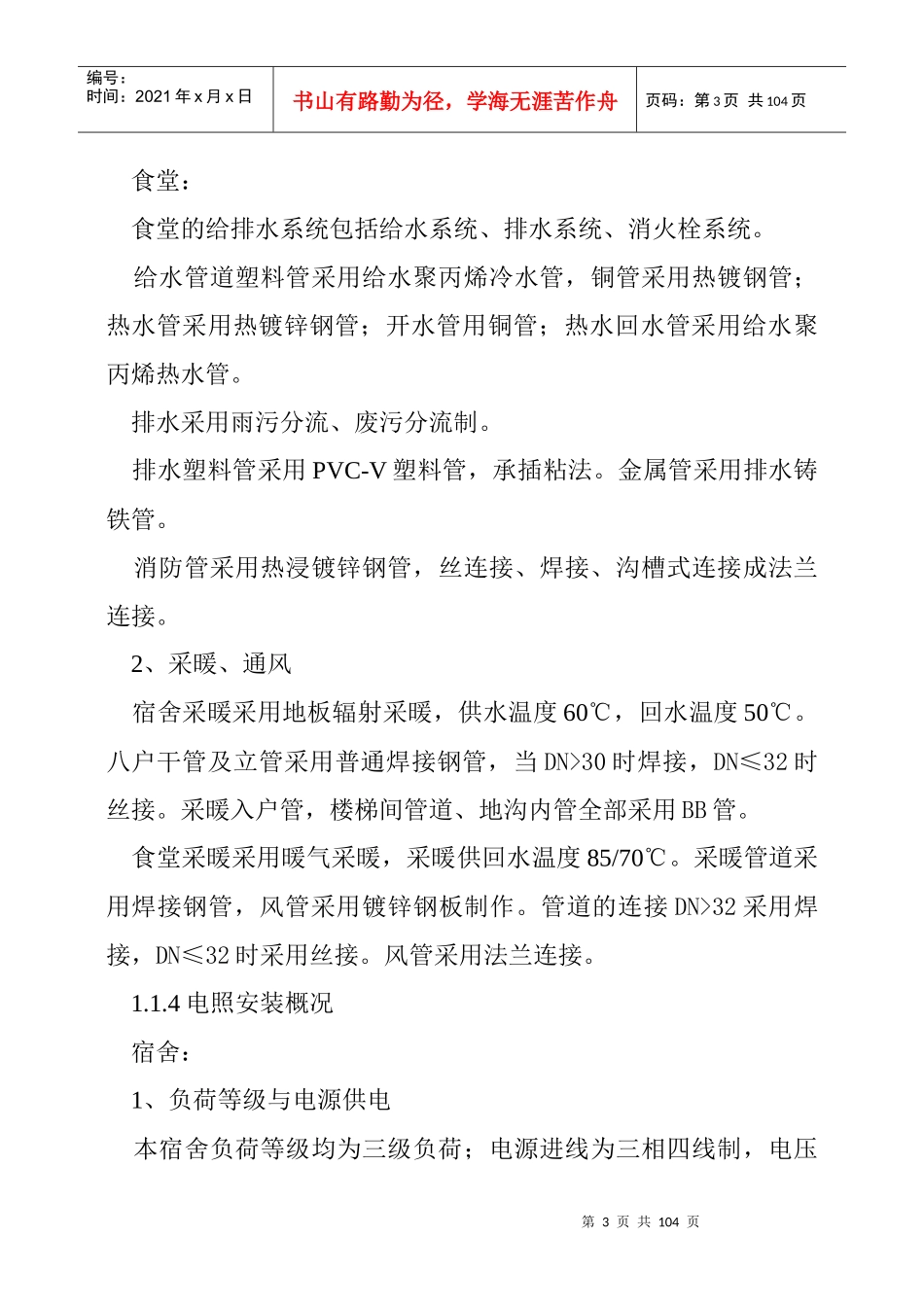

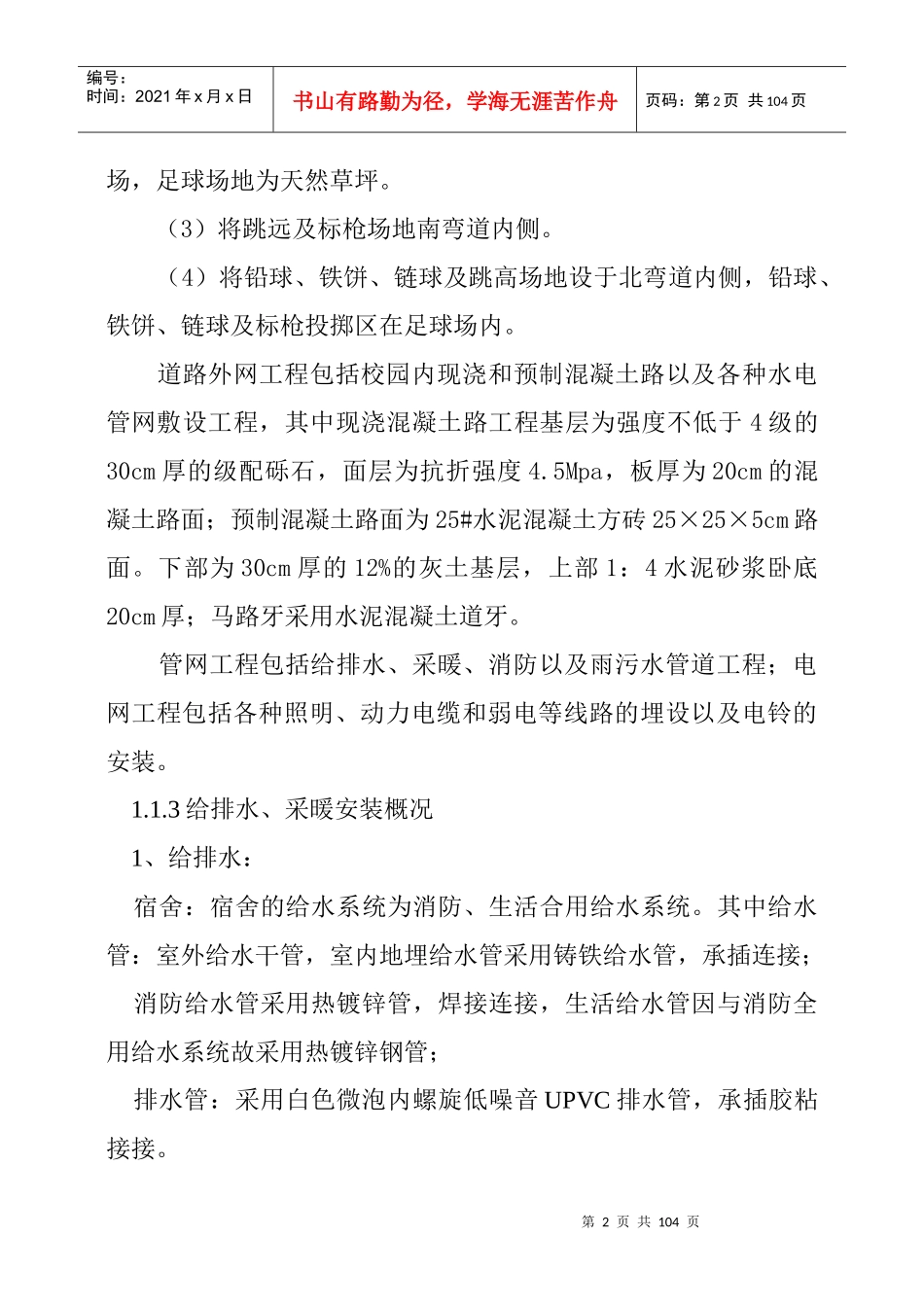

第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共104页第一章工程概述1.1工程概况1.1.1工程建设概况质量标准：合格开、竣工日期:ggg年gg月gg日开工,山东青岛年gg月g日竣工施工工期：ggg天（日历日）工程内容：学生宿舍、学生食堂、运动场主席台与看台、田径比赛运动场、道路外网。1.1.2建筑设计概况本工程为山东青岛市中等专业学校扩建项目，包括五个单项工程：学生宿舍、学生食堂、操场主席台与看台、田径比赛运动场以及道路外网等工程。其中宿舍、食堂、主席台与看台具体建筑结构设计见本页后附表。田径比赛运动场设计如下：1、跑道面层为13厚透气型塑胶跑道2、体育场场地布置（1）体育场场地为400米标准田径场，选用内圈半径为37.898米，直道长80米。东西直道及南北弯道均为八条。（2）在400米标准田径场内设一105米×68米国际标准足球第2页共104页第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共104页场，足球场地为天然草坪。（3）将跳远及标枪场地南弯道内侧。（4）将铅球、铁饼、链球及跳高场地设于北弯道内侧，铅球、铁饼、链球及标枪投掷区在足球场内。道路外网工程包括校园内现浇和预制混凝土路以及各种水电管网敷设工程，其中现浇混凝土路工程基层为强度不低于4级的30cm厚的级配砾石，面层为抗折强度4.5Mpa，板厚为20cm的混凝土路面；预制混凝土路面为25#水泥混凝土方砖25×25×5cm路面。下部为30cm厚的12%的灰土基层，上部1：4水泥砂浆卧底20cm厚；马路牙采用水泥混凝土道牙。管网工程包括给排水、采暖、消防以及雨污水管道工程；电网工程包括各种照明、动力电缆和弱电等线路的埋设以及电铃的安装。1.1.3给排水、采暖安装概况1、给排水：宿舍：宿舍的给水系统为消防、生活合用给水系统。其中给水管：室外给水干管，室内地埋给水管采用铸铁给水管，承插连接；消防给水管采用热镀锌管，焊接连接，生活给水管因与消防全用给水系统故采用热镀锌钢管；排水管：采用白色微泡内螺旋低噪音UPVC排水管，承插胶粘接接。第3页共104页第2页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共104页食堂：食堂的给排水系统包括给水系统、排水系统、消火栓系统。给水管道塑料管采用给水聚丙烯冷水管，铜管采用热镀钢管；热水管采用热镀锌钢管；开水管用铜管；热水回水管采用给水聚丙烯热水管。排水采用雨污分流、废污分流制。排水塑料管采用PVC-V塑料管，承插粘法。金属管采用排水铸铁管。消防管采用热浸镀锌钢管，丝连接、焊接、沟槽式连接成法兰连接。2、采暖、通风宿舍采暖采用地板辐射采暖，供水温度60℃，回水温度50℃。八户干管及立管采用普通焊接钢管，当DN>30时焊接，DN≤32时丝接。采暖入户管，楼梯间管道、地沟内管全部采用BB管。食堂采暖采用暖气采暖，采暖供回水温度85/70℃。采暖管道采用焊接钢管，风管采用镀锌钢板制作。管道的连接DN>32采用焊接，DN≤32时采用丝接。风管采用法兰连接。1.1.4电照安装概况宿舍：1、负荷等级与电源供电本宿舍负荷等级均为三级负荷；电源进线为三相四线制，电压第4页共104页第3页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共104页等级为AC220/380V，配电系统保护方式为TN-C-S系统。2、照明宿舍等照明采用高效荧光灯，门厅采用组合灯具，卫生间、楼梯口、走廊采用吸顶灯。3、防雷接地宿舍楼接地体利用建筑物基础桩基及承台梁内主钢筋做接地板，为防直击雷，在屋面四周女儿墙上设置环状避雷带，引下线和柱内主钢筋。4、弱电弱电部分包括：（1）结构化综合布线系统；（2）有线电视与闭路电视系统；（3）校园铃声系统。食堂：1）负荷等级与电源供电本食堂负荷等级为三级负荷，电源进线为三相四线制，电压等级为AC220/380V，配电系统保护方式为TN-C-S系统。2）照明各层疏散走廊及疏散楼梯设置应急疏散指示灯并设置楼层指示灯。3）防雷与接地本建筑物按体利用建筑物基础外侧敷设40×4镀锌扁钢，建筑物的防雷接地、保护接地等电位接地和电子设置功能接地等合用第5页共104页第4页共104页编号：时间：2021年x月x日...
