大坝填筑作业指导书VIP免费

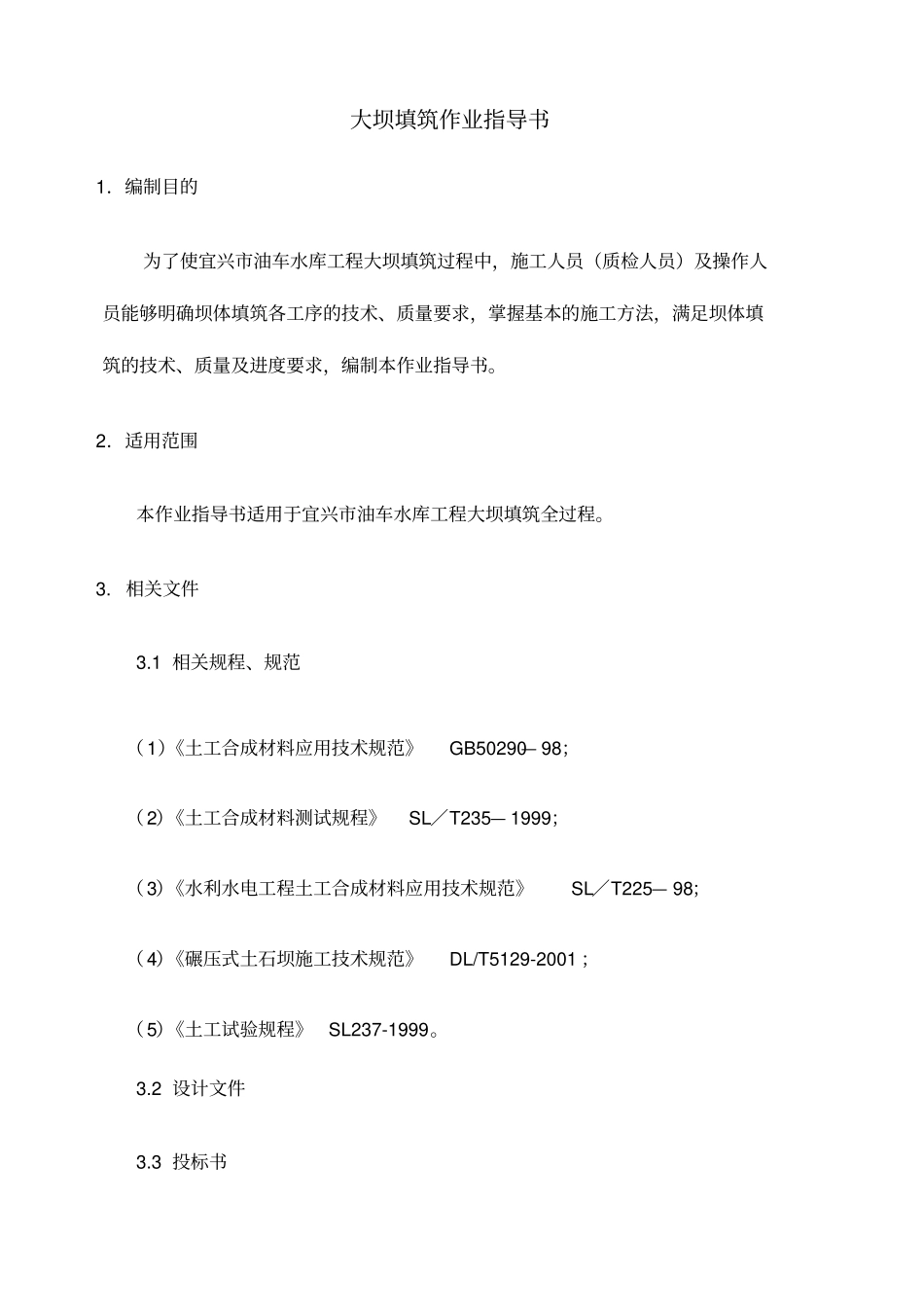

大坝填筑作业指导书_第1页
1/10

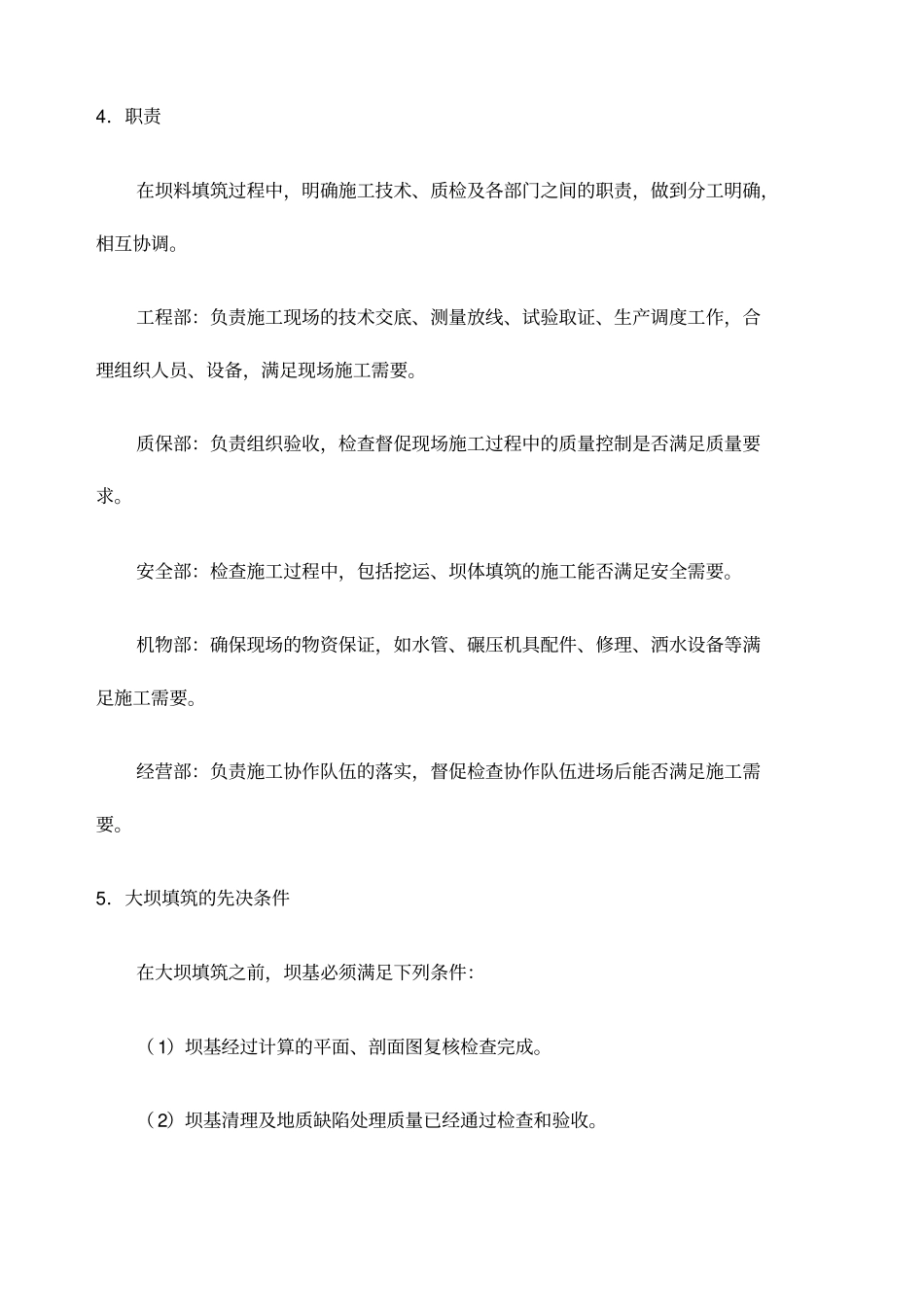

大坝填筑作业指导书_第2页
2/10
大坝填筑作业指导书_第3页
3/10
大坝填筑作业指导书1.编制目的为了使宜兴市油车水库工程大坝填筑过程中,施工人员(质检人员)及操作人员能够明确坝体填筑各工序的技术、质量要求,掌握基本的施工方法,满足坝体填筑的技术、质量及进度要求,编制本作业指导书。2.适用范围本作业指导书适用于宜兴市油车水库工程大坝填筑全过程。3.相关文件3.1相关规程、规范(1)《土工合成材料应用技术规范》GB50290—98;(2)《土工合成材料测试规程》SL/T235—1999;(3)《水利水电工程土工合成材料应用技术规范》SL/T225—98;(4)《碾压式土石坝施工技术规范》DL/T5129-2001;(5)《土工试验规程》SL237-1999。3.2设计文件3.3投标书4.职责在坝料填筑过程中,明确施工技术、质检及各部门之间的职责,做到分工明确,相互协调。工程部:负责施工现场的技术交底、测量放线、试验取证、生产调度工作,合理组织人员、设备,满足现场施工需要。质保部:负责组织验收,检查督促现场施工过程中的质量控制是否满足质量要求。安全部:检查施工过程中,包括挖运、坝体填筑的施工能否满足安全需要。机物部:确保现场的物资保证,如水管、碾压机具配件、修理、洒水设备等满足施工需要。经营部:负责施工协作队伍的落实,督促检查协作队伍进场后能否满足施工需要。5.大坝填筑的先决条件在大坝填筑之前,坝基必须满足下列条件:(1)坝基经过计算的平面、剖面图复核检查完成。(2)坝基清理及地质缺陷处理质量已经通过检查和验收。(3)坝料开采区,用于填筑坝体各种级配料的物理力学性能指标已经抽样检验合格。(4)现场生产性试验的各种碾压参数及各项试验成果通过检查和验收。(5)人员设备按计划组织到场,且现场施工技术、生产人员及操作人员经过培训,掌握了坝体填筑各种级配料的施工技术要求。(6)坝料开采区、填筑区的洒水能够满足施工强度要求。(7)施工道路畅通,施工供电能够满足现场夜间安全施工的需要。6.坝体填筑工艺流程及施工方法6.1坝体填筑工艺流程如下:图1大坝填筑工艺流程图6.2坝体填筑施工方法6.2.1坝体填筑分区典型断面图如下。图2大坝填筑分区典型断面图6.2.2各种料源填筑施工方法如下:(1)砂卵砾石填筑施工方法砂卵砾石料采用20t自卸汽车直接运输至填筑工作面,采用进占法或后退法卸料,推土机平整,洒水(视料源含水率情况而定),18t振动碾碾压密实,各工序采用流水作业施工。上、下游坝坡面超填50cm,以保证设计断面的压实效果。每填筑2~3层(以反铲工作长度为主)左右用反铲进行一次削坡,削坡料推至坝面加以利用,斜坡表面用液压反铲改装的平板夯压实。汽车卸料后,采用D85型推土机进行摊铺整平,每车填筑料卸料后,应及时摊铺,不能让卸料堆多排积压。对于坝料与两岸岸坡结合面1~2m范围,由于汽车卸料和推土机铺料会出现大块石集中于坡边的现象,此时推土机应改变方向沿山坡面平整。局部位置,反铲修整。每层铺料厚度为80cm,18t振动碾碾压10遍,进退错距21cm。现场质检员在推土机铺料过程中,应随时对铺料厚度进行检测,不符合施工要求时,应及时指挥司机调整推土机刀片高度。结合部位采用粒径较小的级配料进行填筑,利用反铲进行摊铺,使坝体砂卵砾石料与反滤层、过渡层结合良好。碎石土填筑施工方法同砂卵砾石填筑施工方法,每层铺料厚度40cm,18t振动碾碾压8遍。(2)粘土(坝)心墙施工方法粘土心墙填筑作业的特点是工作面狭窄、工序多,坝面施工实施平行坝轴线方向分段流水作业。心墙与反滤料及相邻部分3m宽碾压砂卵砾石料平起填筑、按顺序铺填各种坝料,且领先于两侧砂卵砾石料填筑。土料采用20t自卸车运输至施工作业面,沿坝轴方向进占法卸料,推土机平料,每层铺土厚度30cm。与反滤层的衔接采用先土后砂法,一层土一层砂,土砂平齐后采用光面碾进行骑缝碾压,对于土料与岸坡、反滤料等交界处辅以人工仔细平整。相邻两段交接带的碾迹彼此搭接,各向搭接长度需符合设计要求。由于大坝分期施工的需要,河床段粘土心墙安排在第二期施工,第一期施工的粘土心墙预留的横向接缝坡度为1:3。接缝时对坡面“老土”进行处理,检查其压实、含水、有无分层现象,合格后再洒水、刨毛、铺土、重点碾压...
