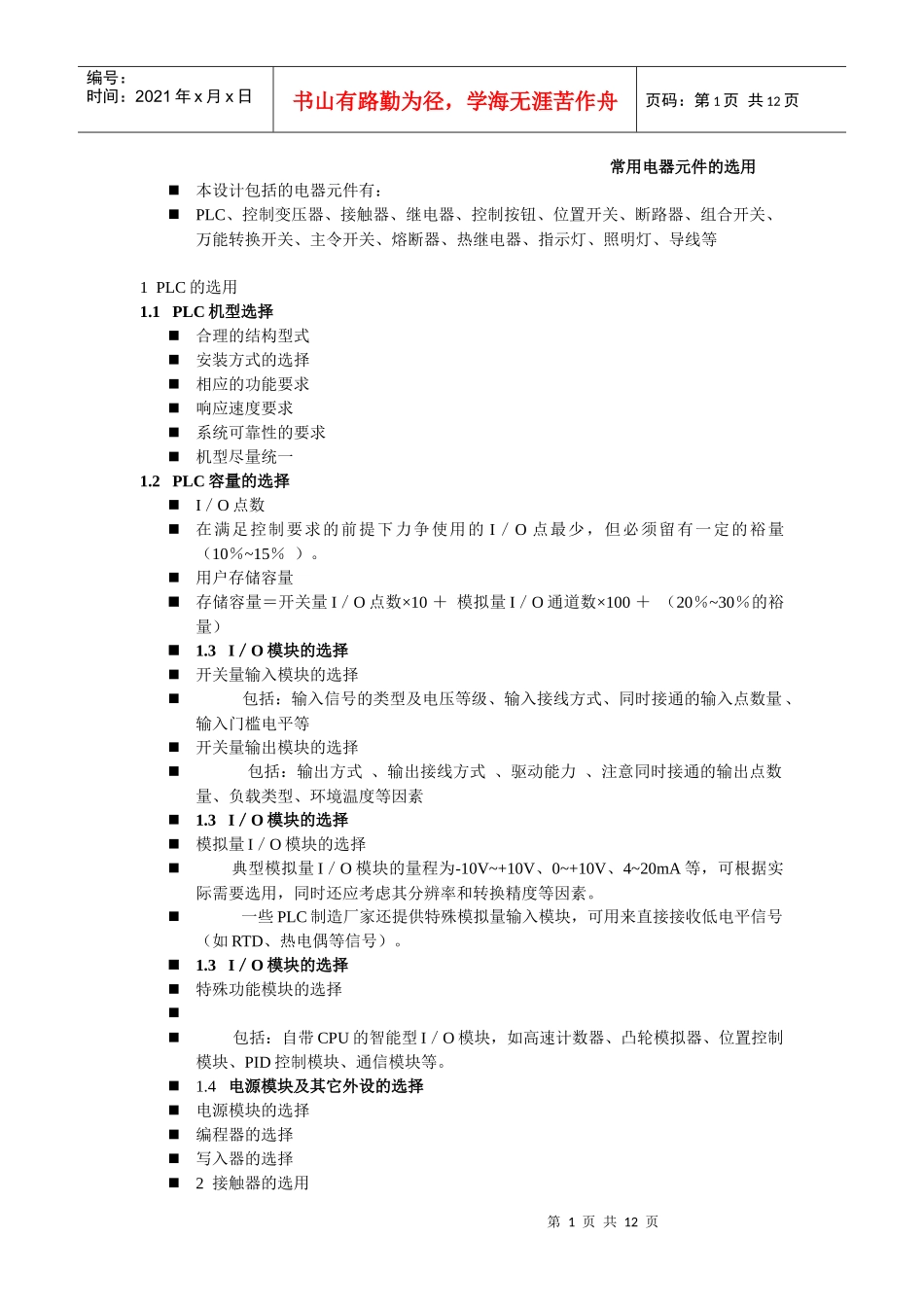

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页常用电器元件的选用本设计包括的电器元件有：PLC、控制变压器、接触器、继电器、控制按钮、位置开关、断路器、组合开关、万能转换开关、主令开关、熔断器、热继电器、指示灯、照明灯、导线等1PLC的选用1.1PLC机型选择合理的结构型式安装方式的选择相应的功能要求响应速度要求系统可靠性的要求机型尽量统一1.2PLC容量的选择I／O点数在满足控制要求的前提下力争使用的I／O点最少，但必须留有一定的裕量（10％~15％）。用户存储容量存储容量＝开关量I／O点数×10＋模拟量I／O通道数×100＋（20％~30％的裕量）1.3I／O模块的选择开关量输入模块的选择包括：输入信号的类型及电压等级、输入接线方式、同时接通的输入点数量、输入门槛电平等开关量输出模块的选择包括：输出方式、输出接线方式、驱动能力、注意同时接通的输出点数量、负载类型、环境温度等因素1.3I／O模块的选择模拟量I／O模块的选择典型模拟量I／O模块的量程为-10V~+10V、0~+10V、4~20mA等，可根据实际需要选用，同时还应考虑其分辨率和转换精度等因素。一些PLC制造厂家还提供特殊模拟量输入模块，可用来直接接收低电平信号（如RTD、热电偶等信号）。1.3I／O模块的选择特殊功能模块的选择包括：自带CPU的智能型I／O模块，如高速计数器、凸轮模拟器、位置控制模块、PID控制模块、通信模块等。1.4电源模块及其它外设的选择电源模块的选择编程器的选择写入器的选择2接触器的选用第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2.1根据负载性质来选择注：对于感应式异步电动机的控制宜选用AC-2～AC-4类的接触器。注：对于感应式异步电动机的控制宜选用AC-2～AC-4类的接触器。2.2接触器的额定电流和额定电压接触器的额定电流：直流：25A、40A、60A、100A、150A、250A、400A、600A交流：10A、20A、40A、60A、100A、150A、250A、400A、600A接触器的额定电压：直流：220V、440V、660V；交流：220V、380V、660V2.3线圈的额定电压通常吸引线圈的额定电压：直流24V、48V、110V、220V、440V交流36V、110V、220V、380V2.4主触点的类型及数量（特别是直流接触器）另外，选用接触器时还要注意起动功率与吸持功率、接通与分断能力、寿命等参数。3热继电器的选用3.1热元件额定电流的选择一般情况下热元件额定电流按电动机额定电流来选择。对于过载能力较差的电动机，热元件额定电流应适当降低。3.2热继电器额定电流与额定电压的选择热继电器的额定电流大于等于热元件的额定电流热继电器的额定电压大于或等于线路和额定电压其它选择相数及是否带断相保护等的选择二相或三相第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页三相：带断相保护和不带断相保护自动复位与手动复位等安装方式的选择组合式或单独安装式、导轨安装式3.4热继电器的典型产品JR16/JS20/JR28/JR36T系列热继电器JRS2(德国3UA5)系列热继电器JRS8(T)系列热继电器（与B配套）LR1-D(法国TE)系列热继电器JRD系列热继电器BHQ系列电机保护器JD系列电机保护器3.5注意事项电动机的起动时间较长（﹥6s），起动时应将热元件从电路中切除或短接，待起动结束后再将热元件接入电路，以免误动作。对于频繁通断的电动机，不宜采用热继电器作过载保护，可选用装入电动机内部的温度保护器。今后，热继电器将会逐渐被多功能、高可靠性的电子式电动机保护器所取代。4.1熔断器类型的选择RC1A系列瓷插式熔断器RL6/RL7/RL96/RLS2/RL1BT系列螺旋式熔断器RT14/RT18系列塑壳式熔断器NT(RT16)有填料管式刀型触点熔断器NGT(RS)系列半导体器件保护用熔断器4.2熔体额定电流的选择熔体额定电流与负载大小、负载性质有关对于一般照明电路、电热电路等负载：可按负载电流大小来确定熔体的额定电流对于电动机负载:单台:INP=（1.5~2.5）INM多台:INP=（1.5~2.5）INMmax+∑INM4.3熔断器额定电...
