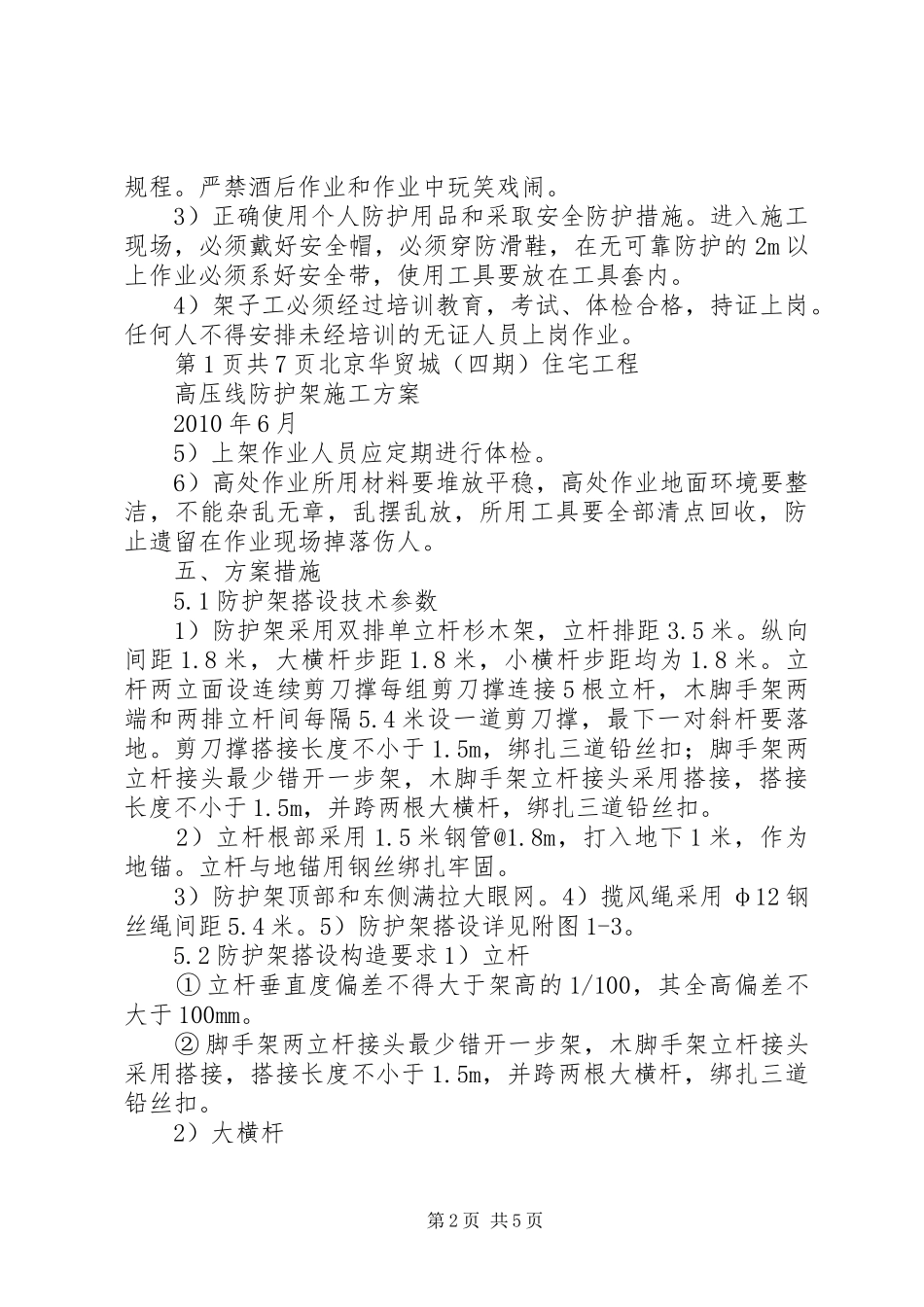

高压电线外架搭设方案北京华贸城（四期）住宅工程高压线防护架施工方案2010年6月一、编制依据1）本工程施工组织设计2）《木结构设计规范》（gb50005-2003）3）《施工现场临时用电安全技术规范》（jgj46-2005）4）《建设工程施工现场安全、防护场容卫生、环境保护、保卫消防标准》（dbj01-84-2004）5）《XX省建设工程施工现场安全防护标准》dbj01-83-2003二、概况北京华贸城（四期）发展项目位于XX省XX县区规划红军营西路、规划清河营中街、规划清河营西路及规划清河营路围合地块，由北京华贸奥苑房地产开发有限公司投资兴建。在施工现场东南侧靠近围挡处架立有一380伏高压电线，为了避免施工过程中，高空坠物砸坏供电设施，特在施工现场东南侧沿围挡范围搭设高压线防护架。防护支架设计方案如下：三、材料长短杉木原材直径100mm，高压线防护架采用杉杆搭设，杉杆不得有腐朽、折裂、枯节等。木脚手架的立杆，有效部分的小头直径不得小于100mm；大、小横杆有效部分的小头直径不得小于80mm。60-80mm之间的采用双杆并用或单杆加密使用；木脚手架的绑扎材料为8号铅丝；地锚采用1.3米长φ48钢管；防护网为大眼安全网；揽风绳为φ12钢丝绳。四、作业人员要求1）从事建筑登高的作业人员必须年满18岁，两眼视力均不低于1.0、无色盲、无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其它疾病和生理缺陷。2）责任心强，工作认真负责，熟悉本作业的安全技术操作第1页共5页规程。严禁酒后作业和作业中玩笑戏闹。3）正确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，必须穿防滑鞋，在无可靠防护的2m以上作业必须系好安全带，使用工具要放在工具套内。4）架子工必须经过培训教育，考试、体检合格，持证上岗。任何人不得安排未经培训的无证人员上岗作业。第1页共7页北京华贸城（四期）住宅工程高压线防护架施工方案2010年6月5）上架作业人员应定期进行体检。6）高处作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。五、方案措施5.1防护架搭设技术参数1）防护架采用双排单立杆杉木架，立杆排距3.5米。纵向间距1.8米，大横杆步距1.8米，小横杆步距均为1.8米。立杆两立面设连续剪刀撑每组剪刀撑连接5根立杆，木脚手架两端和两排立杆间每隔5.4米设一道剪刀撑，最下一对斜杆要落地。剪刀撑搭接长度不小于1.5m，绑扎三道铅丝扣；脚手架两立杆接头最少错开一步架，木脚手架立杆接头采用搭接，搭接长度不小于1.5m，并跨两根大横杆，绑扎三道铅丝扣。2）立杆根部采用1.5米钢管@1.8m，打入地下1米，作为地锚。立杆与地锚用钢丝绑扎牢固。3）防护架顶部和东侧满拉大眼网。4）揽风绳采用φ12钢丝绳间距5.4米。5）防护架搭设详见附图1-3。5.2防护架搭设构造要求1）立杆①立杆垂直度偏差不得大于架高的1/100，其全高偏差不大于100mm。②脚手架两立杆接头最少错开一步架，木脚手架立杆接头采用搭接，搭接长度不小于1.5m，并跨两根大横杆，绑扎三道铅丝扣。2）大横杆第2页共5页①大横杆设于小横杆之下，在立杆内侧，采用五股铅丝八字扣绑扎，大横杆长度不宜小于4000mm跨。②大横杆四面架子的纵向水平高差不超过50mm。3）小横杆①每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用五股铅丝八字扣绑扎在大横杆上，该杆轴线偏离主节点的距离不应大于150mm，外伸长度以100mm为宜。4）剪刀撑剪刀撑的设置应符合下列要求：第2页共7页北京华贸城（四期）住宅工程高压线防护架施工方案2010年6月①在架子立面整个长度连续设置剪刀撑，一道剪刀撑宽度取五倍立杆纵距，即取9000mm，斜杆与地面的倾角在45°～60°之间。②剪刀撑杆的接头采用搭接连接。③剪刀撑斜杆应用固定在与之相交的横向水平杆的伸出端或立杆上，剪刀撑的自由长度不应大于1500mm。5.3搭设要求1）地基处理与底座安放①落地立杆根部采用1.5米钢管@1.8m，打入地下1米，作为地锚。立杆与地锚用钢丝绑扎牢固。②按脚手架的柱距、排距要求进行放线、定位。2）杆件搭设平整基础→弹线、立杆定位→摆放扫地...
