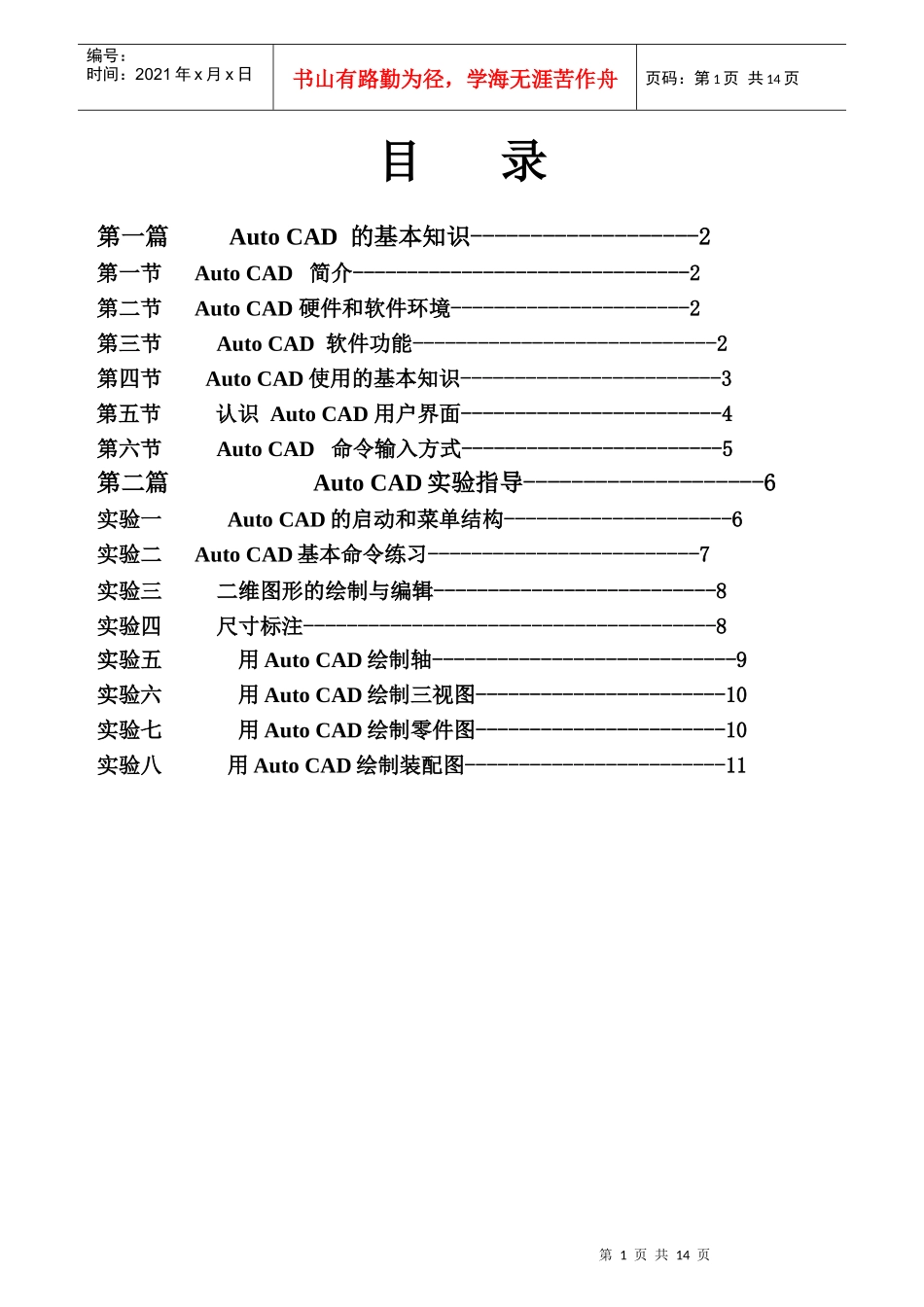

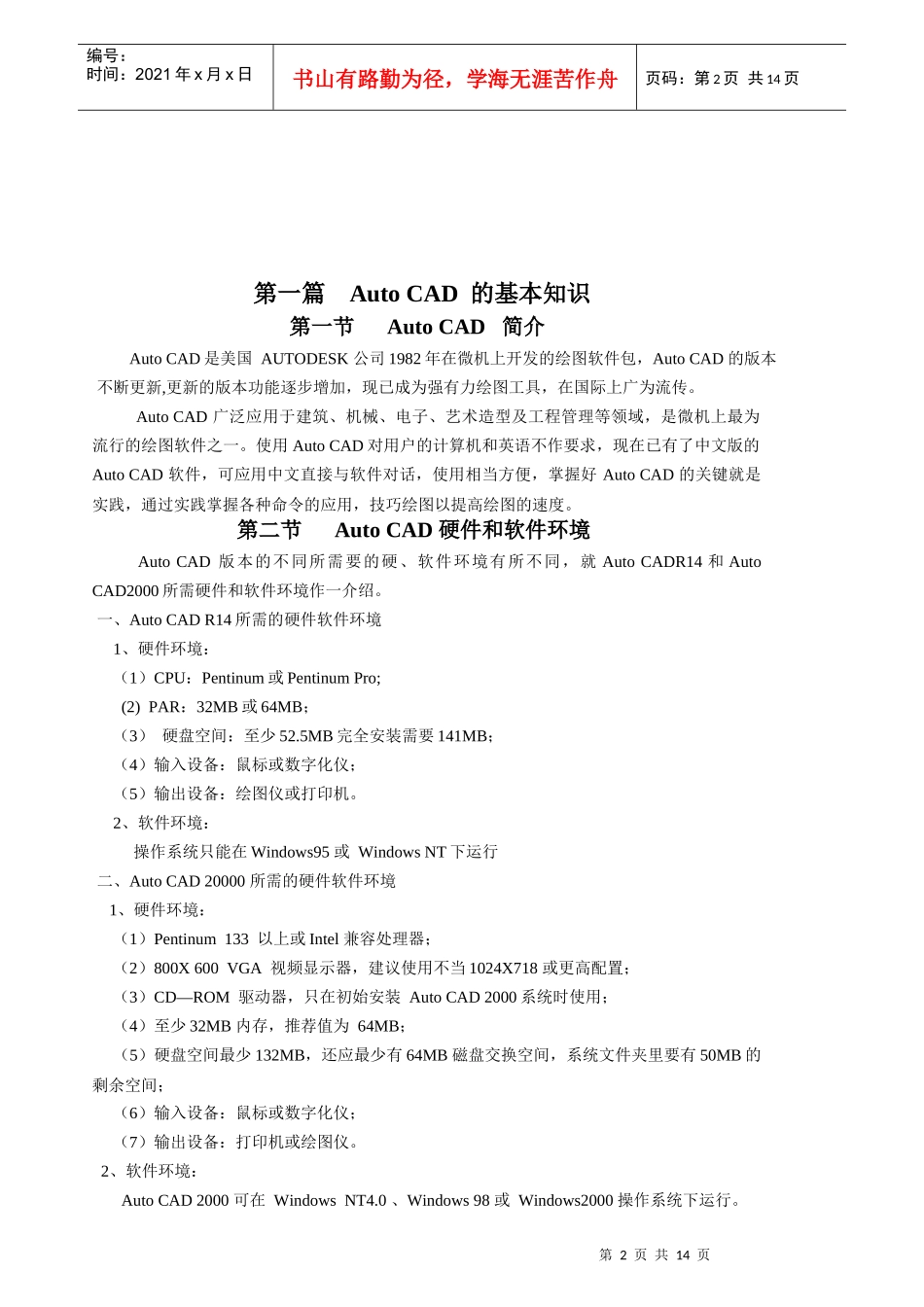

工程制图AutoCAD淮北煤炭师范学院物理系2006年7月第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录第一篇AutoCAD的基本知识-------------------2第一节AutoCAD简介-------------------------------2第二节AutoCAD硬件和软件环境----------------------2第三节AutoCAD软件功能----------------------------2第四节AutoCAD使用的基本知识------------------------3第五节认识AutoCAD用户界面------------------------4第六节AutoCAD命令输入方式------------------------5第二篇AutoCAD实验指导--------------------6实验一AutoCAD的启动和菜单结构---------------------6实验二AutoCAD基本命令练习-------------------------7实验三二维图形的绘制与编辑--------------------------8实验四尺寸标注--------------------------------------8实验五用AutoCAD绘制轴----------------------------9实验六用AutoCAD绘制三视图-----------------------10实验七用AutoCAD绘制零件图-----------------------10实验八用AutoCAD绘制装配图------------------------11第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第一篇AutoCAD的基本知识第一节AutoCAD简介AutoCAD是美国AUTODESK公司1982年在微机上开发的绘图软件包，AutoCAD的版本不断更新,更新的版本功能逐步增加，现已成为强有力绘图工具，在国际上广为流传。AutoCAD广泛应用于建筑、机械、电子、艺术造型及工程管理等领域，是微机上最为流行的绘图软件之一。使用AutoCAD对用户的计算机和英语不作要求，现在已有了中文版的AutoCAD软件，可应用中文直接与软件对话，使用相当方便，掌握好AutoCAD的关键就是实践，通过实践掌握各种命令的应用，技巧绘图以提高绘图的速度。第二节AutoCAD硬件和软件环境AutoCAD版本的不同所需要的硬、软件环境有所不同，就AutoCADR14和AutoCAD2000所需硬件和软件环境作一介绍。一、AutoCADR14所需的硬件软件环境1、硬件环境：（1）CPU：Pentinum或PentinumPro;(2)PAR：32MB或64MB；（3）硬盘空间：至少52.5MB完全安装需要141MB；（4）输入设备：鼠标或数字化仪；（5）输出设备：绘图仪或打印机。2、软件环境：操作系统只能在Windows95或WindowsNT下运行二、AutoCAD20000所需的硬件软件环境1、硬件环境：（1）Pentinum133以上或Intel兼容处理器；（2）800X600VGA视频显示器，建议使用不当1024X718或更高配置；（3）CD—ROM驱动器，只在初始安装AutoCAD2000系统时使用；（4）至少32MB内存，推荐值为64MB；（5）硬盘空间最少132MB，还应最少有64MB磁盘交换空间，系统文件夹里要有50MB的剩余空间；（6）输入设备：鼠标或数字化仪；（7）输出设备：打印机或绘图仪。2、软件环境：AutoCAD2000可在WindowsNT4.0、Windows98或Windows2000操作系统下运行。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页第三节AutoCAD软件功能一、绘图功能AutoCAD提供了丰富的基本绘图实体，具有完善的图形绘制功能，绘制的图形是由预先定义好的图形元素即实体（Entity)所组成，实体通过命令调用和光标定位即可输入所绘制的图形。如：点、直线、多边形、圆弧、椭圆、文本、剖面线、尺寸等等。二、编辑功能AutoCAD提供了各种修改手段，具有强大的图形编辑功能，AutoCAD可以对图形进行擦除、修改、拷贝、移动、镜像、断开、修剪、旋转等多种编辑操作。三、绘图工具AutoCAD为用户提供了大量的绘图工具，如捕捉、删格、正交、动态坐标、目标捕捉、缩放、点过滤、用户坐标等等辅助绘图工具。四、三维功能AutoCAD可直接绘制三维图形，它提供了一个实体造型模块（AME），可生成典型三维实心体、拉伸体、回转体，对这些实心体进行并差交等布尔运算可以构成组合体，进而可获得剖切图轮廓图着色图等。五、开发环境AutoCAD内含AutoLISP语言和ADS开发系统，便于用户进行二次开发。用户可以利用AutoLISP编制各种程序，从而为AutoCAD增加新的命令，也可以为各专业编制图形数据库。ADS是以C语言为基础的开...
