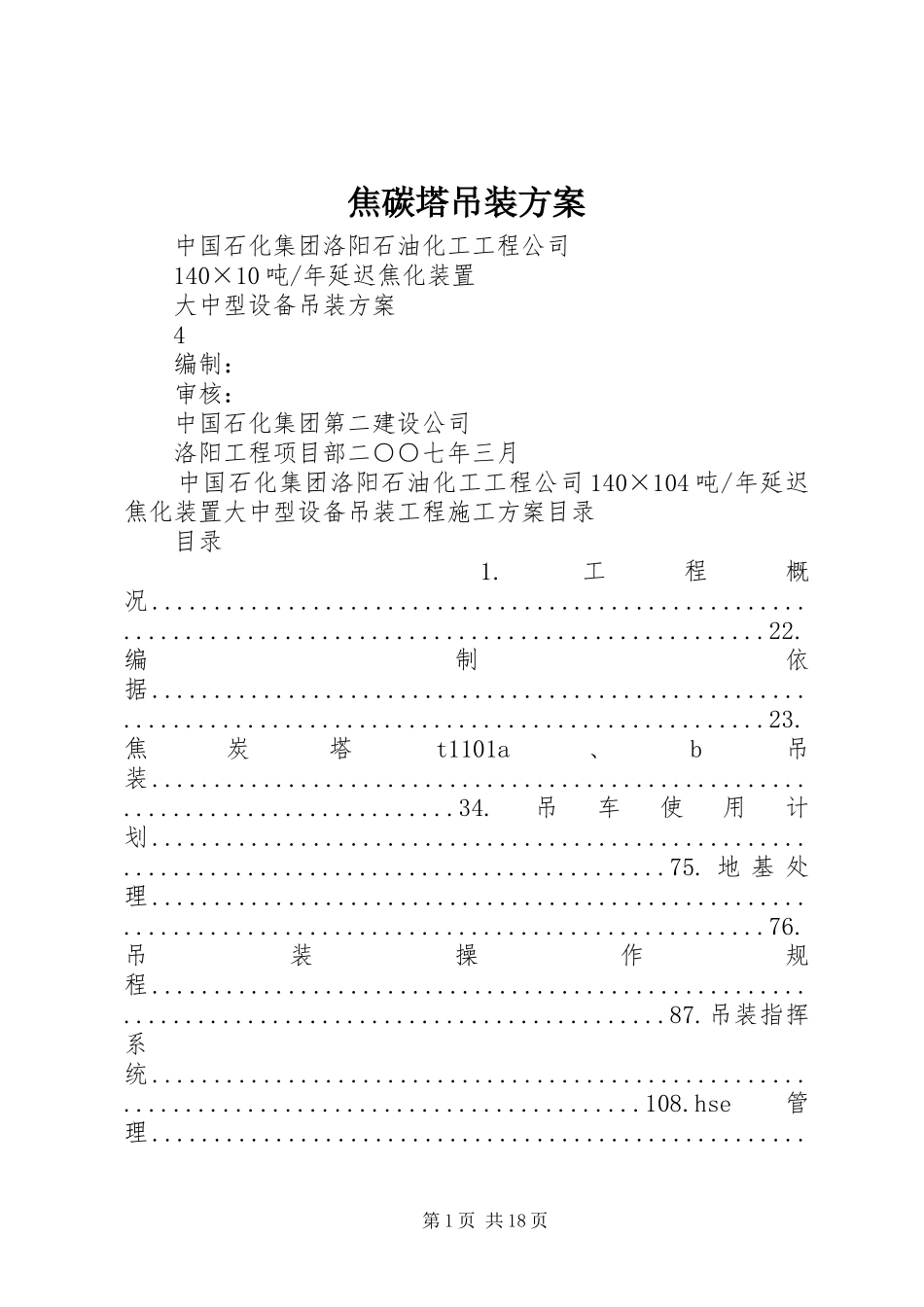

焦碳塔吊装方案中国石化集团洛阳石油化工工程公司140×10吨/年延迟焦化装置大中型设备吊装方案4编制：审核：中国石化集团第二建设公司洛阳工程项目部二○○七年三月中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案目录目录1.工程概况.........................................................................................................22.编制依据.........................................................................................................23.焦炭塔t1101a、b吊装................................................................................34.吊车使用计划.................................................................................................75.地基处理.........................................................................................................76.吊装操作规程.................................................................................................87.吊装指挥系统...............................................................................................108.hse管理.....................................................第1页共18页.................................................119.安全技术措施...............................................................................................2110.机索具用料表.............................................................................................22附图.....................................................................................................................22中国石化集团第二建设公司中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案正文1.工程概况1）洛阳140×104t/a延迟焦化装臵内重40t或长度30m以上设备共有9台，钢结构共480t，总吊装重量为1678t。由于设备规格大、重量重、作业半径大、吊装高度高，施工绝对工期短，各专业在现场同时施工，空间作业交叉、工种作业交叉多，工程协调难度大，多数较大的设备分布在框架内，设备布臵相对较为集中，受设备到货、基础构筑、钢结构施工、施工场地紧张等因素影响，需要充分考虑设备安装顺序，预留部分土建基础和钢结构，待大型设备吊装完毕后施工，合理安排好吊车站位，尽可能减少对其他专业施工的影响。2）该方案为焦碳塔t1101a/b吊装施工方案，设备介绍：焦炭塔t1101a、b吊装要求设备直径：φ9000mm设备长度：39581mm设备净重：265t分段情况：9段基础标高：19100mm3）主要施工机械的选择由于设备分段多、规格大、超重、超高以及施工场地狭小等因素，在充分考虑了现场作业条件和经济合理的原则后，现场吊装主要采用机械性能好、作业灵活、生产效率较高的m2250型300t履带吊1台、ltm1300型300t汽车吊、2台50t吊车配合施工。2.编制依据1）装臵设备平、立面布臵图；第2页共18页中国石化集团第二建设公司第2页中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文2）设备的设备图；3）gb6067起重机械安全规程；4）sh/t3515-2003大中型设备吊装工程施工工艺标准；5）sh/t3536石油化工工程起重施工规范；6）sh3505石油化工安全技术规程；7）吊车性能资料；a.m2250型300t履带吊性能资料b.ltm1300型300t汽车吊性能资料c.tg-500e型50t汽车吊性能资料8）其它相关资料。3.焦炭塔t1101a、b吊装（1）焦炭塔t1101a、b吊装要求设备直径：φ9000mm设备长度：39581mm设备净重：265t分段情况：9段基础标高：19100mm（2）平面布臵吊车到场前作好站位及行走位臵路基板和钢板铺设工作，地基处理要满足吊装要求；处理区域详见地基处理平面图。（3）吊车站位焦炭塔t1101a、b前三段用ltm1300汽车吊完成吊装工作：ltm1300汽车吊进入现场后，站位于其回转中心距焦炭塔t1101a，b基础中心15.5米；具体站位详见吊车平面站位...
