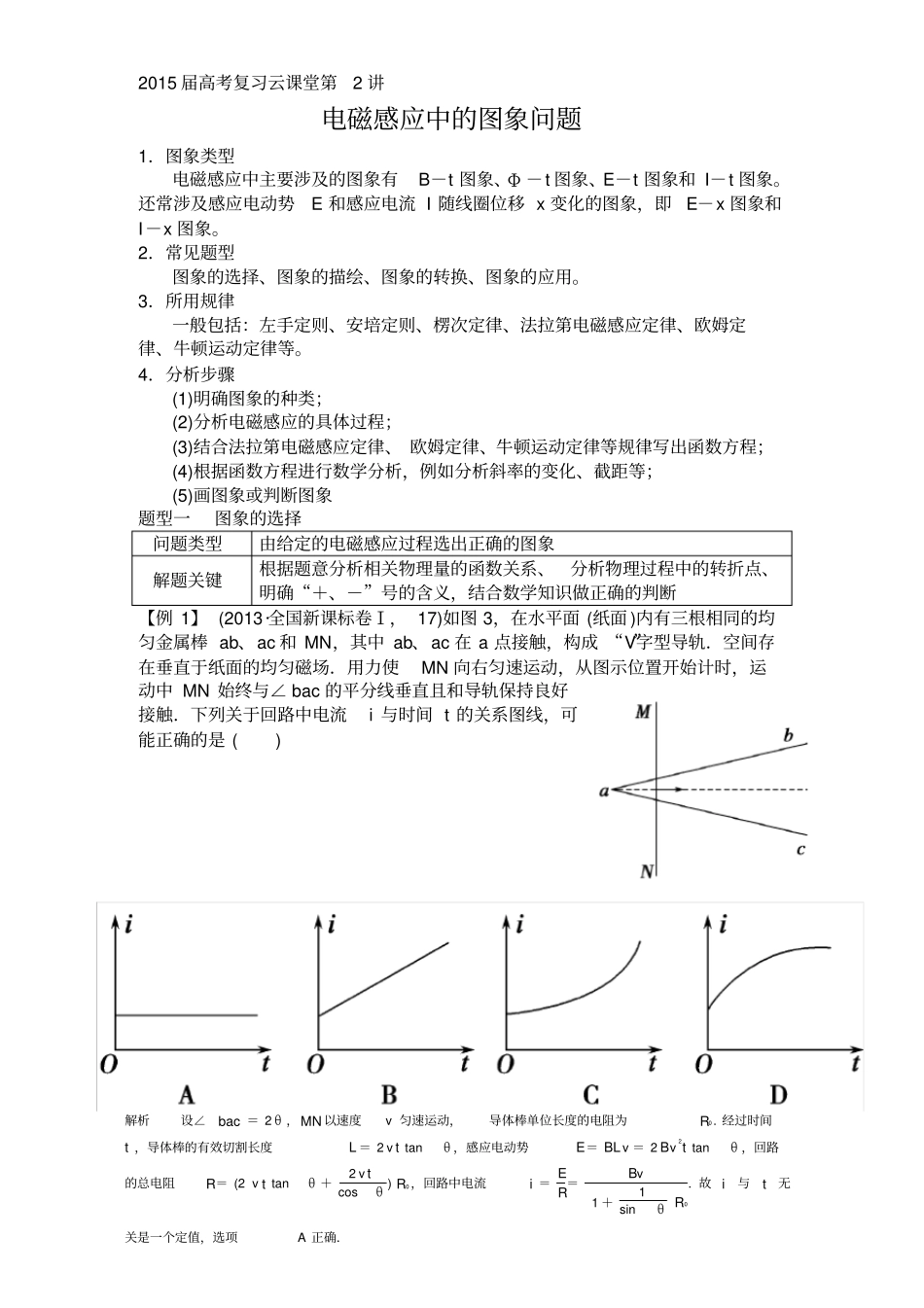

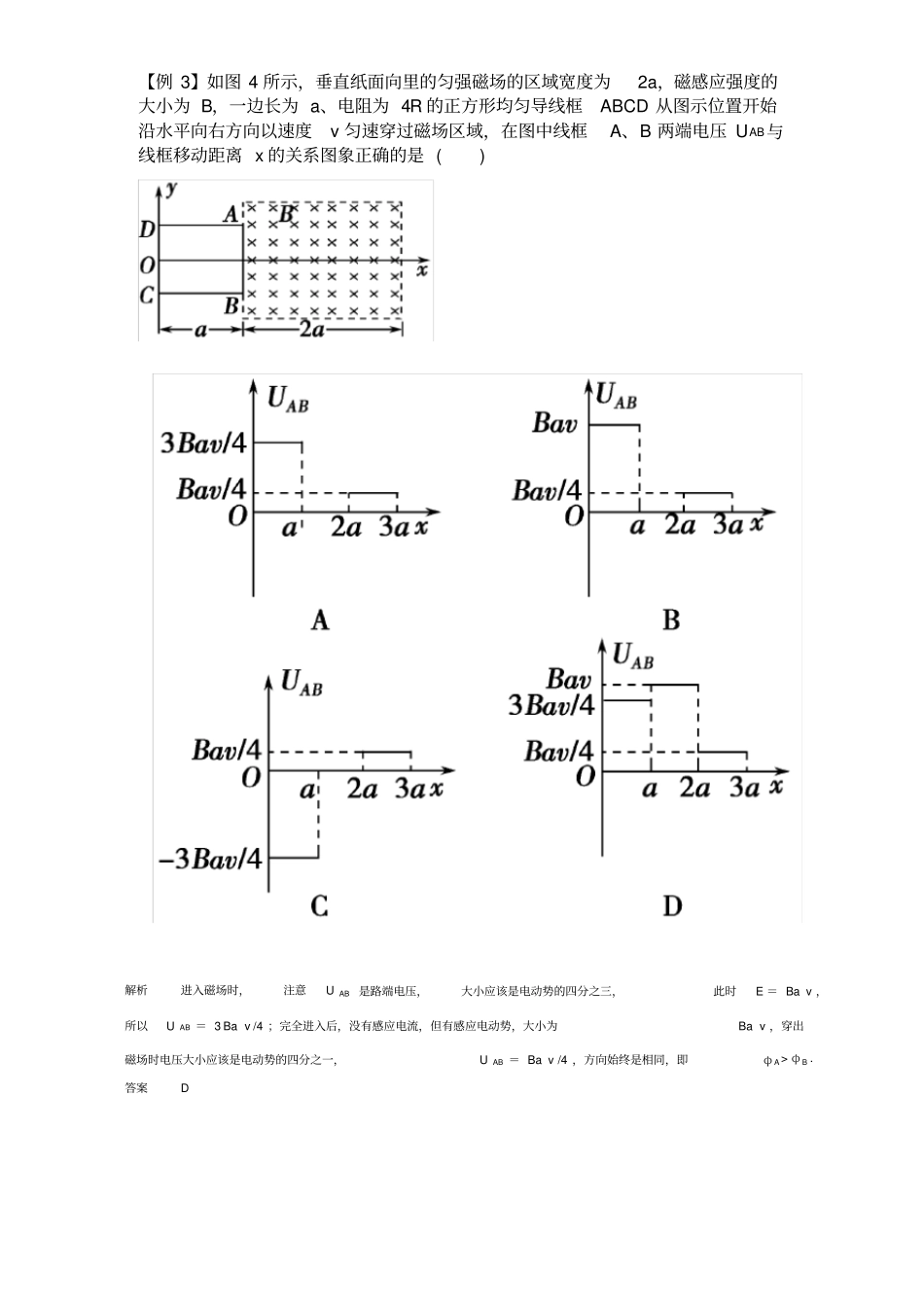

2015届高考复习云课堂第2讲电磁感应中的图象问题1．图象类型电磁感应中主要涉及的图象有B－t图象、Φ－t图象、E－t图象和I－t图象。还常涉及感应电动势E和感应电流I随线圈位移x变化的图象，即E－x图象和I－x图象。2．常见题型图象的选择、图象的描绘、图象的转换、图象的应用。3．所用规律一般包括：左手定则、安培定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律等。4．分析步骤(1)明确图象的种类；(2)分析电磁感应的具体过程；(3)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数方程；(4)根据函数方程进行数学分析，例如分析斜率的变化、截距等；(5)画图象或判断图象题型一图象的选择问题类型由给定的电磁感应过程选出正确的图象解题关键根据题意分析相关物理量的函数关系、分析物理过程中的转折点、明确“＋、－”号的含义，结合数学知识做正确的判断【例1】(2013·全国新课标卷Ⅰ，17)如图3，在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨．空间存在垂直于纸面的均匀磁场．用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触．下列关于回路中电流i与时间t的关系图线，可能正确的是()解析设∠bac＝2θ，MN以速度v匀速运动，导体棒单位长度的电阻为R0.经过时间t，导体棒的有效切割长度L＝2vttanθ，感应电动势E＝BLv＝2Bv2ttanθ，回路的总电阻R＝(2vttanθ＋2vtcosθ)R0，回路中电流i＝ER＝Bv1＋1sinθR0.故i与t无关是一个定值，选项A正确．【例2】边长为a的闭合金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，如图所示，则选项图中电动势、外力、外力功率与位移图象规律与这一过程相符合的是()解析：感应电动势E=BLv=B×2xtan30°v=，则E与x成正比．故A错误，B正确．线框匀速运动F外=F安=BIL，I=，E=BLv，得到F外=,L=则F外=，B、R、v一定，则F外∝x2．外力的功率P外=F外v=，P外∝x2，故选B【例3】如图4所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B，一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置开始沿水平向右方向以速度v匀速穿过磁场区域，在图中线框A、B两端电压UAB与线框移动距离x的关系图象正确的是()解析进入磁场时，注意UAB是路端电压，大小应该是电动势的四分之三，此时E＝Bav，所以UAB＝3Bav/4；完全进入后，没有感应电流，但有感应电动势，大小为Bav，穿出磁场时电压大小应该是电动势的四分之一，UAB＝Bav/4，方向始终是相同，即φA>φB.答案D题型二图象的转换问题类型由一种电磁感应的图象分析求解出对应的另一种电磁感应图象的问题解题关键(1)要明确已知图象表示的物理规律和物理过程；(2)根据所求的图象和已知图象的联系，对另一图象做出正确的判断进行图象间的转换【例4】(2013·山东卷，18)将一段导线绕成图5甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反应F随时间t变化的图象是()解析0～T2时间内，回路中产生顺时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向左.T2～T时间内，回路中产生逆时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向右，故B正确．【例5】如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t=0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流i和cd所受安培力F随时间t变化的图象正确的是（）B．D．ABCD解：A、0～2s内，磁场的方向垂直纸面向里，且逐渐减小，根据楞次定律，感应电流的方向为顺时针方向，为正值．根据法拉第电磁感应定律，E=△BS△t=B0S为定值，则感应电流为定值，I1＝B0SR．在2～3...
