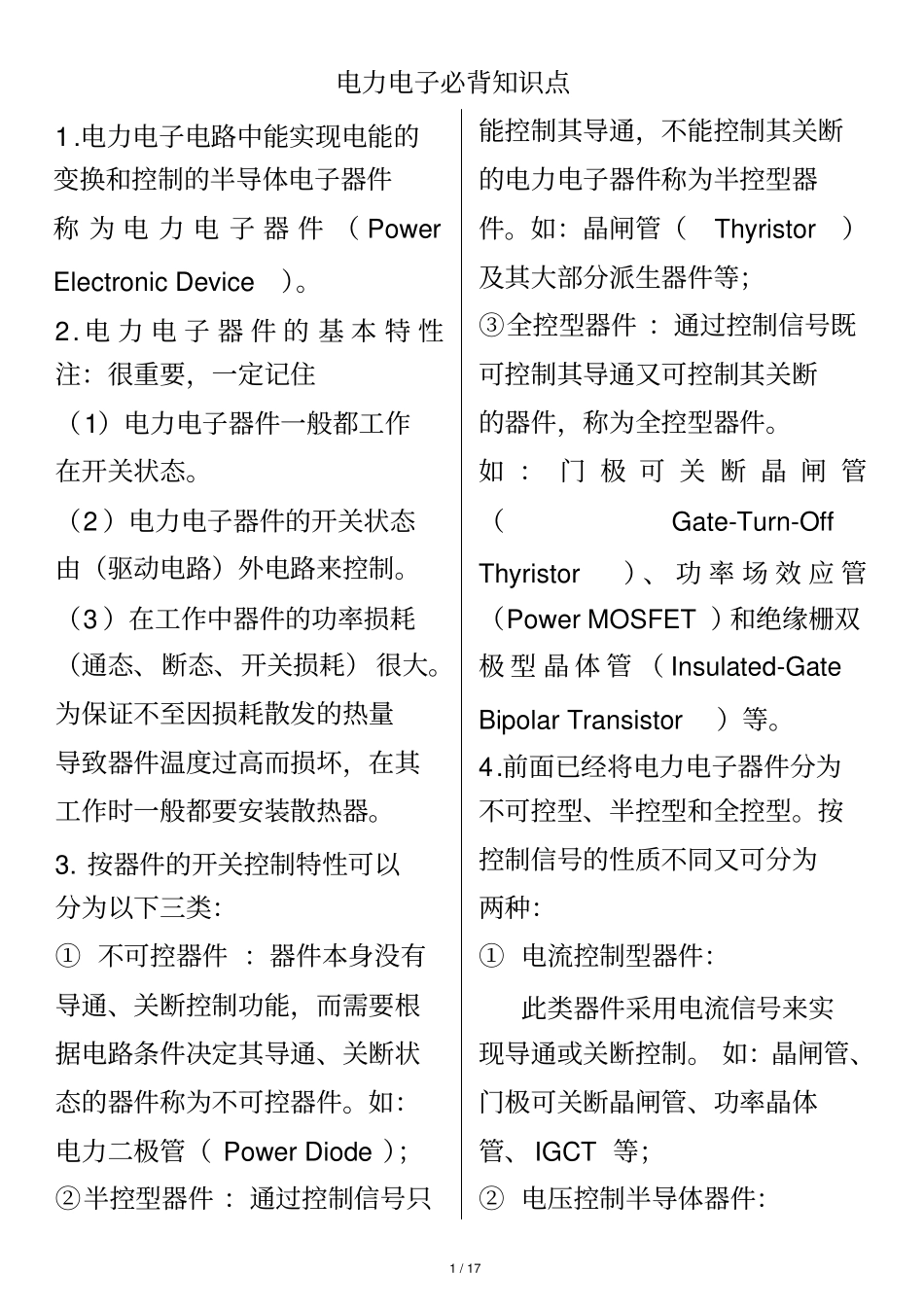

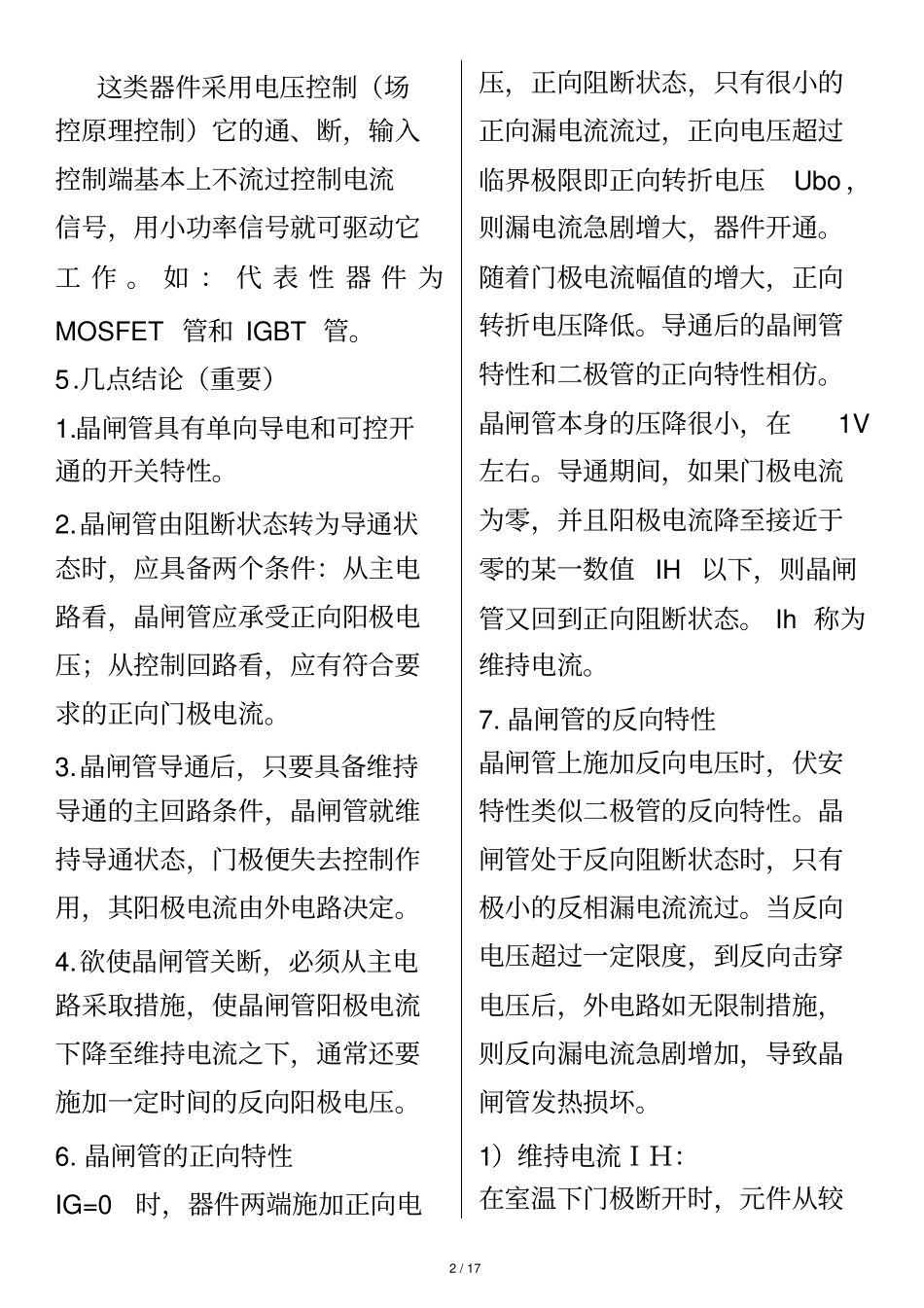

1/17电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（PowerElectronicDevice）。2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。（2）电力电子器件的开关状态由（驱动电路）外电路来控制。（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。如：电力二极管（PowerDiode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。如：门极可关断晶闸管（Gate-Turn-OffThyristor）、功率场效应管（PowerMOSFET）和绝缘栅双极型晶体管（Insulated-GateBipolarTransistor）等。4.前面已经将电力电子器件分为不可控型、半控型和全控型。按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：2/17这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。如：代表性器件为MOSFET管和IGBT管。5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。3.晶闸管导通后，只要具备维持导通的主回路条件，晶闸管就维持导通状态，门极便失去控制作用，其阳极电流由外电路决定。4.欲使晶闸管关断，必须从主电路采取措施，使晶闸管阳极电流下降至维持电流之下，通常还要施加一定时间的反向阳极电压。6.晶闸管的正向特性IG=0时，器件两端施加正向电压，正向阻断状态，只有很小的正向漏电流流过，正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增大，器件开通。随着门极电流幅值的增大，正向转折电压降低。导通后的晶闸管特性和二极管的正向特性相仿。晶闸管本身的压降很小，在1V左右。导通期间，如果门极电流为零，并且阳极电流降至接近于零的某一数值IH以下，则晶闸管又回到正向阻断状态。Ih称为维持电流。7.晶闸管的反向特性晶闸管上施加反向电压时，伏安特性类似二极管的反向特性。晶闸管处于反向阻断状态时，只有极小的反相漏电流流过。当反向电压超过一定限度，到反向击穿电压后，外电路如无限制措施，则反向漏电流急剧增加，导致晶闸管发热损坏。1）维持电流ＩＨ：在室温下门极断开时，元件从较3/17大的通态电流降至刚好能保持导通的最小阳极电流为维持电流ＩH。2）掣住电流ＩL：给晶闸管门极加上触发电压，当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需要的最小阳极电流称掣住电流ＩL。对同一晶闸管来说，掣住电流ＩL要比维持电流ＩH大2~4倍。8.通态平均电流─额定电流Ita的计算方法：57.1)2~5.1(VTTaII9.通态电流临界上升率di/dt定义：晶闸管能承受而没有损害影响的最大通态电流上升率称通态电流临界上升率di/dt。影响：门极流入触发电流后，晶闸管开始只在靠近门极附近的小区域内导通，随着时间的推移，导通区才逐渐扩大到PN结的全部面积。如果阳极电流上升得太快，则会导致门极附近的ＰＮ结因电流密度过大而烧毁，使晶闸管损坏。10.断态电压临界上升率du/dt定义：把在规定条件下，不导致晶闸管直接从断态转换到通态的最大阳极电压上升率，称为断态电压临界上升率du/dt。影响：晶闸管的结面在阻断状态下相当于一个电容，若突然加一正向阳极电压，便会有一个充电电流流过结面，该充电电流流经靠近阴极的ＰＮ结时，产生相当于触发电流的作用，如果这个电流过大，将会使元件误触发导通。11.电力晶体管GTR的二次击穿一...
