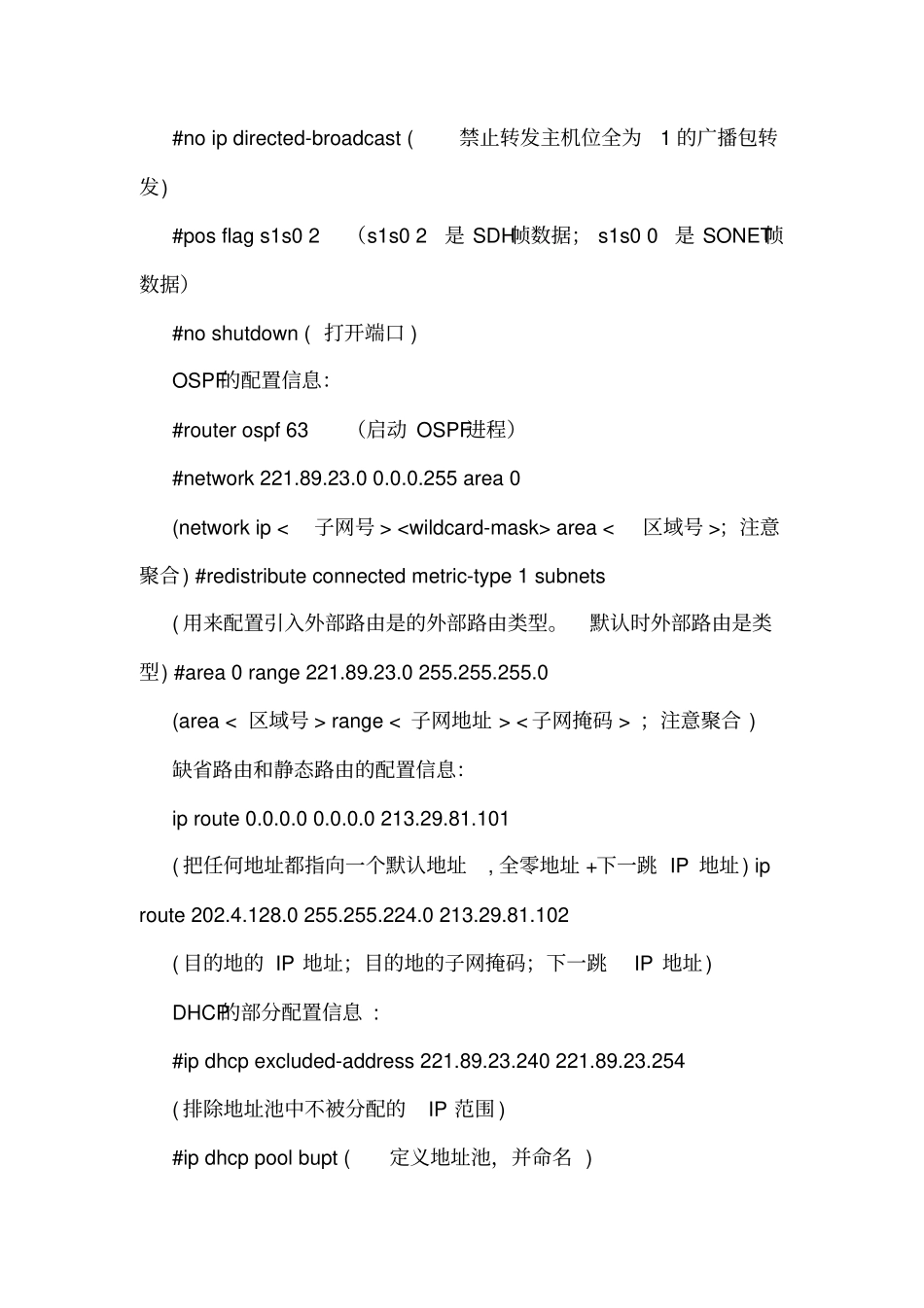

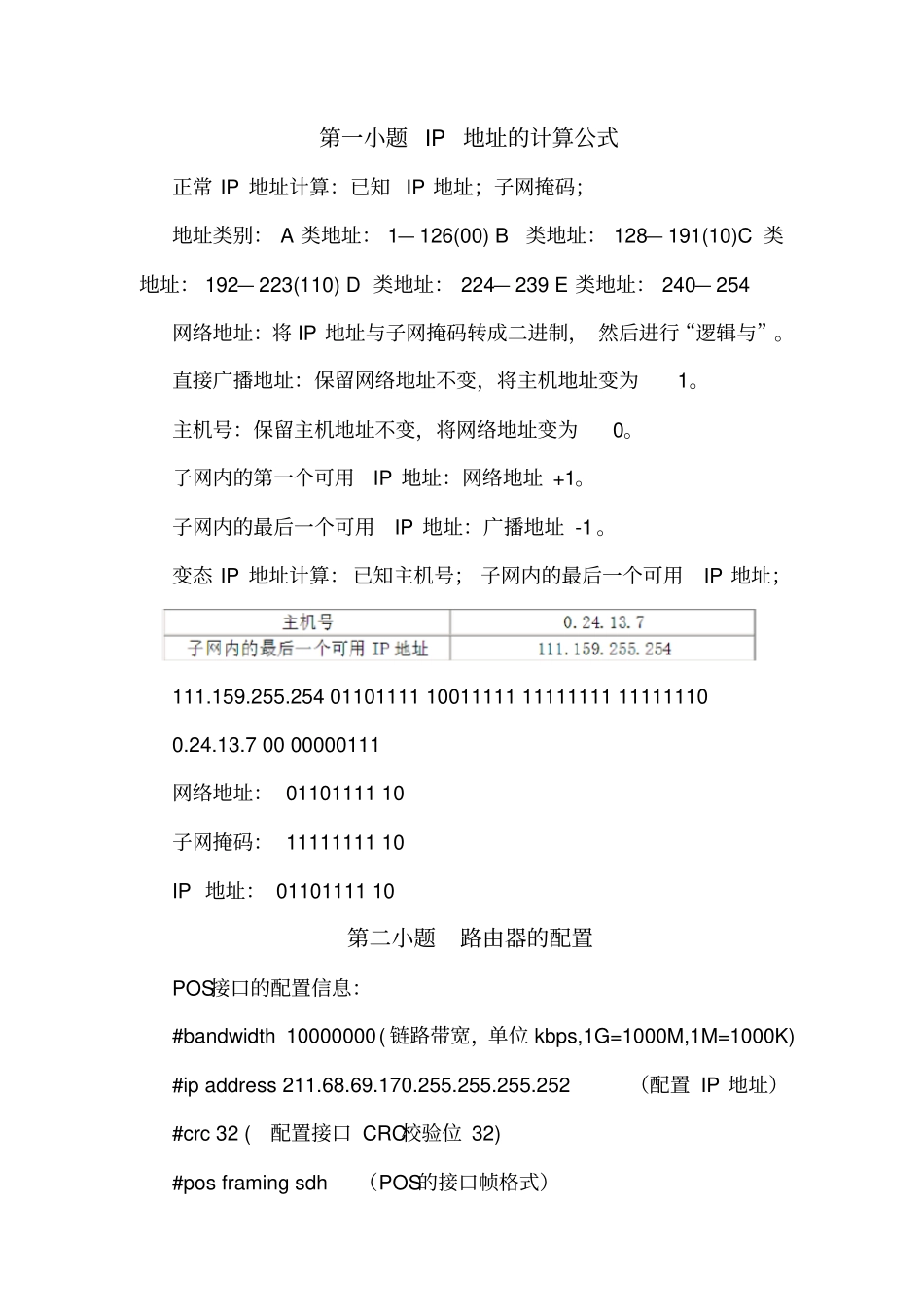

第一小题IP地址的计算公式正常IP地址计算：已知IP地址；子网掩码；地址类别：A类地址：1—126(00)B类地址：128—191(10)C类地址：192—223(110)D类地址：224—239E类地址：240—254网络地址：将IP地址与子网掩码转成二进制，然后进行“逻辑与”。直接广播地址：保留网络地址不变，将主机地址变为1。主机号：保留主机地址不变，将网络地址变为0。子网内的第一个可用IP地址：网络地址+1。子网内的最后一个可用IP地址：广播地址-1。变态IP地址计算：已知主机号；子网内的最后一个可用IP地址；111.159.255.254011011111001111111111111111111100.24.13.70000000111网络地址：0110111110子网掩码：1111111110IP地址：0110111110第二小题路由器的配置POS接口的配置信息：#bandwidth10000000(链路带宽，单位kbps,1G=1000M,1M=1000K)#ipaddress211.68.69.170.255.255.255.252（配置IP地址）#crc32(配置接口CRC校验位32)#posframingsdh（POS的接口帧格式）#noipdirected-broadcast(禁止转发主机位全为1的广播包转发)#posflags1s02（s1s02是SDH帧数据；s1s00是SONET帧数据）#noshutdown(打开端口)OSPF的配置信息：#routerospf63（启动OSPF进程）#network221.89.23.00.0.0.255area0(networkip<子网号>area<区域号>；注意聚合)#redistributeconnectedmetric-type1subnets(用来配置引入外部路由是的外部路由类型。默认时外部路由是类型)#area0range221.89.23.0255.255.255.0(area<区域号>range<子网地址><子网掩码>；注意聚合)缺省路由和静态路由的配置信息：iproute0.0.0.00.0.0.0213.29.81.101(把任何地址都指向一个默认地址,全零地址+下一跳IP地址)iproute202.4.128.0255.255.224.0213.29.81.102(目的地的IP地址；目的地的子网掩码；下一跳IP地址)DHCP的部分配置信息:#ipdhcpexcluded-address221.89.23.240221.89.23.254(排除地址池中不被分配的IP范围)#ipdhcppoolbupt(定义地址池，并命名)#network221.89.23.192.255.255.255.192(DHCP服务器要分配的网络和掩码)#default-router221.89.23.1(默认网关)#domain-namebupt.edu.cn(配置域名)#dns-serveraddress221.89.23.27221.89.23.26（DNS服务器）#lease0530（定义租期，格式天/时/分）如下图所示，某校园网使用10Gbps的POS技术与CERNET相连，POS接口的帧格式使用SONET，并要求在R3上封禁所有目的端口号为1034的UDP数据包进入校园网。R3的访问控制列表配置如下：（在路由器R3全局配置模式下，定义一条“封禁所有目的端口号为1034的UDP数据包进入校园网”的access-list命令如下：Router-R3(config)#access-list130denyudpanyanyeq1034Router-R3(config)#access-list130permitipanyany“asslist-list”是配置ACL（访问控制列表）的关键字；“130”是扩展ACL的表号；“deny”表示禁止“不允许”“udp”表示操作对象使用传输层的用户数据包协议；“any”表示内网或外网所有主机。“eq”表示“等于”的操作条件；“1034”表示操作对象使用的传输层端口号，其取值范围为1~65535。Router-R3(config)#interfacepos4/0Router-R3(config-if)#ipaccess-group130inRouter-R3(config-if)#exitRouter-R3(config)#exitRouter-R3#write（详见课本P193）第二小题交换机的配置（CiscoIOS系统）配置交换机的主机名：Switch-3548>enablePassword:*********（进入全局配置模式）Switch-3548#Switch-3548#configureterminalSwitch-3548(config)#hostnameSwitch-lib（配置主机名）Switch-lib(config)#配置设备管理地址（IP地址）：Switch-lib(config)#interfacevlan1Switch-lib(config-if)#noshutdownSwitch-lib(config-if)#ipaddress167.11.45.2255.255.255.0（配置交换机的管理地址ipaddress<子网掩码>）Switch-lib(config-if)#exitSwitch-lib(config)#ipdefault-gateway167.11.45.1（配置缺省路由）交换机VTP设置：Switch-lib(config)#vtpdomainlib（设置VTP域名为lib）Switch-lib(config)#vtpmodetransparent（设置为VTPTransparent模式）Switch-lib(config)#exit建立VLANSwitch-lib#vlandataSwitch-lib(vlan)#vlan10nameVLan10（建立VLAN1...
