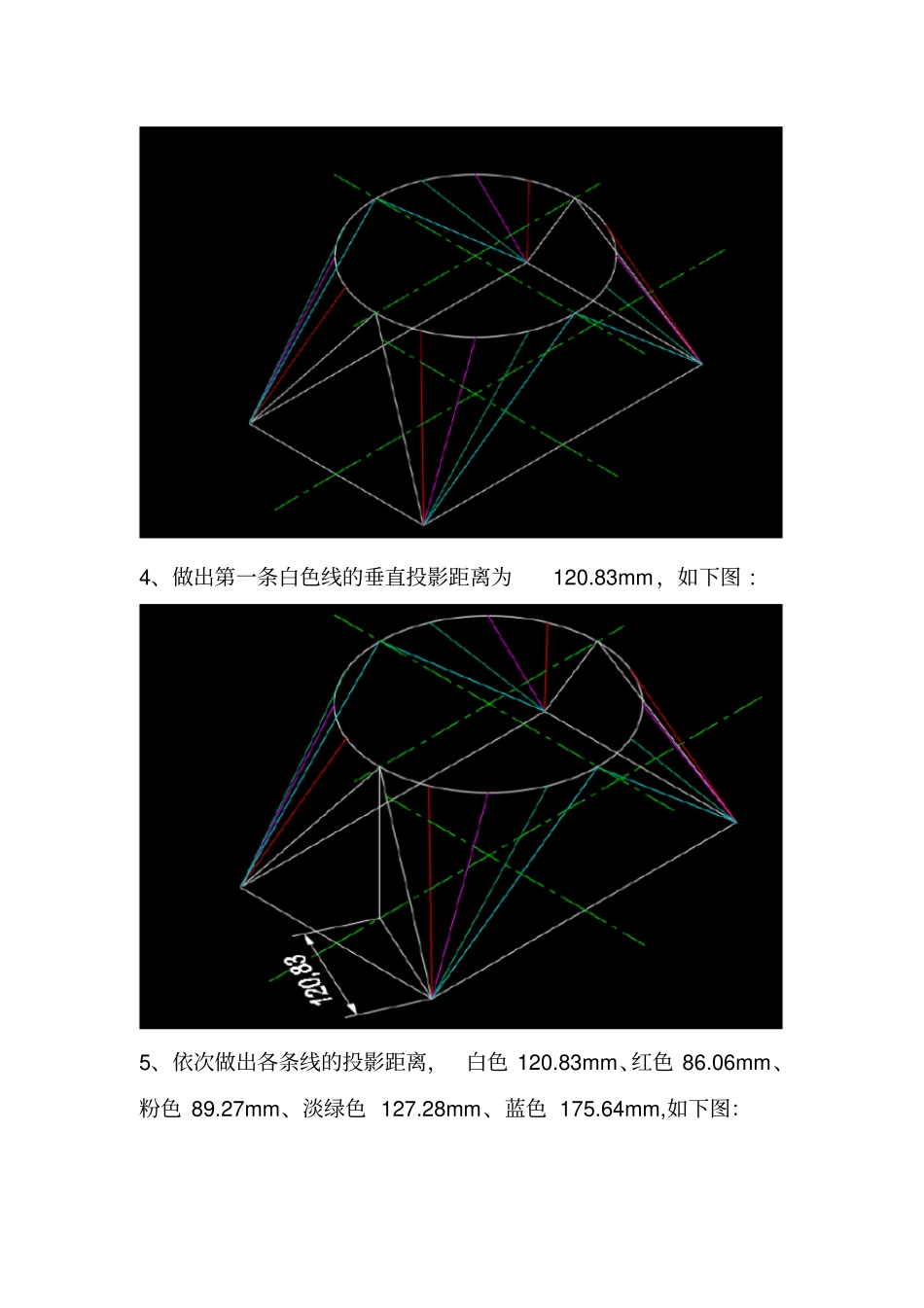

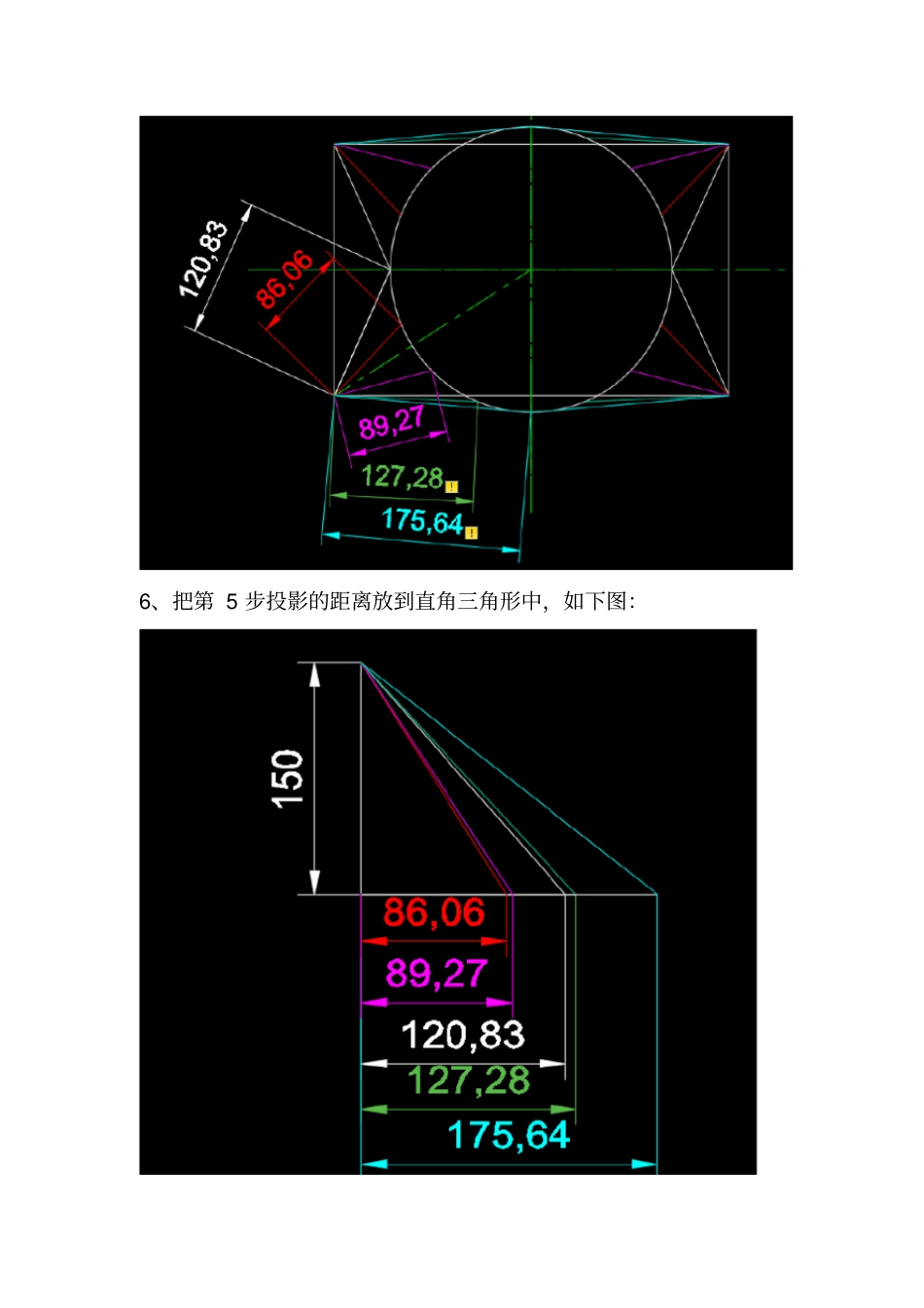

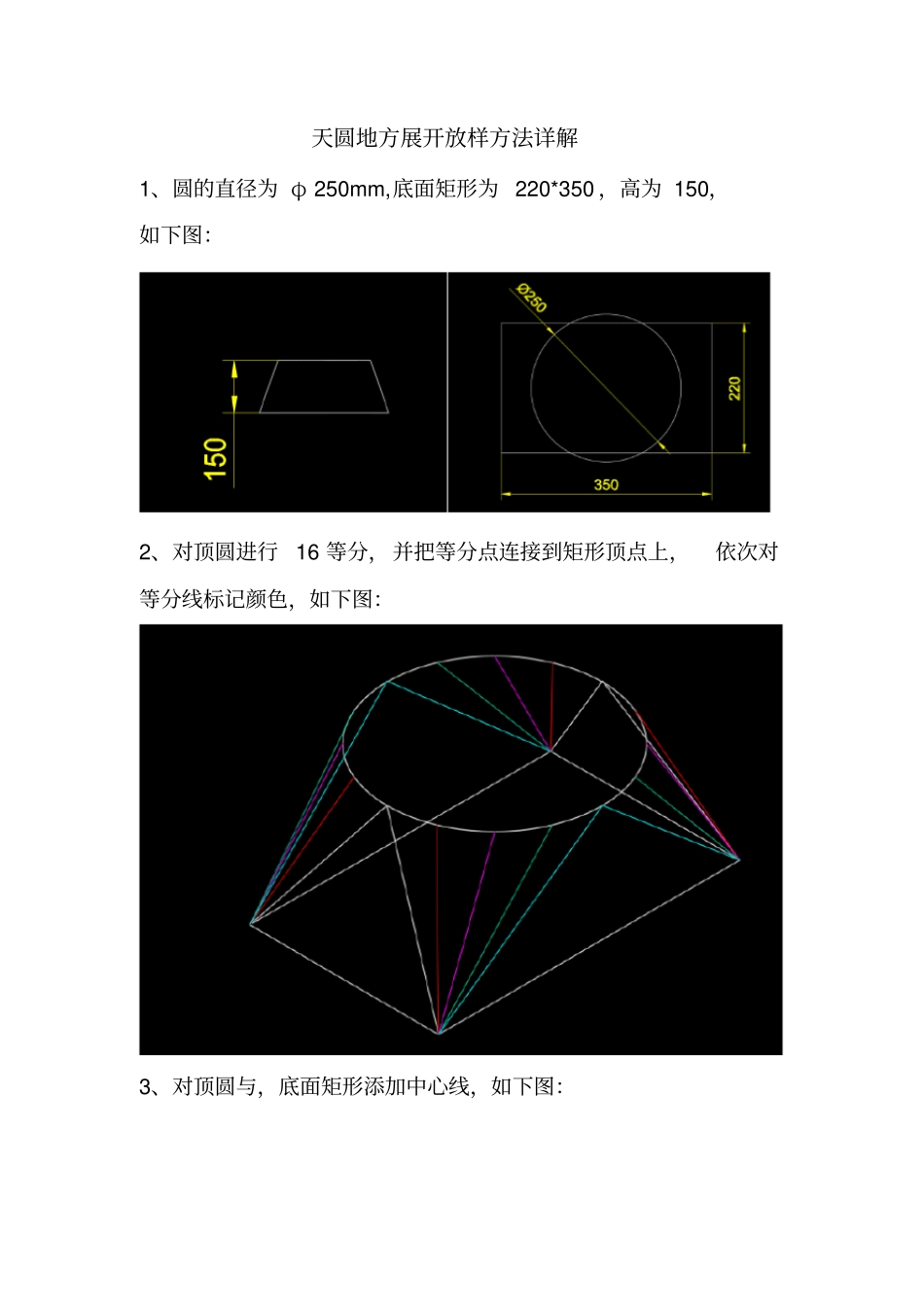

天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350,高为150,如下图:2、对顶圆进行16等分,并把等分点连接到矩形顶点上,依次对等分线标记颜色,如下图:3、对顶圆与,底面矩形添加中心线,如下图:4、做出第一条白色线的垂直投影距离为120.83mm,如下图:5、依次做出各条线的投影距离,白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图:6、把第5步投影的距离放到直角三角形中,如下图:7、对三角形斜边长度进行测量,蓝色为230.79mm,淡绿色196.72,白色192.61mm,粉色174.55mm,红色172.93mm,如下图:8、对天圆地方进行放样,放样的顺序是蓝色淡绿色粉色红色白色,如下图:9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分,所以圆上相邻两点的弦长相等,弦长为48.77mm,如下图:11、以A点为圆心,圆的半径为淡绿色斜线长度196.72mm;以O点为圆心,以弦长48.77mm为半径做圆,两圆相交于E点,连接直线AE,如下图:12、以A点为圆心,圆的半径为粉色斜线长度174.55mm;以E点为圆心,以弦长48.77mm为半径做圆,两圆相交于F点,连接直线AF,如下图:13、以A点为圆心,圆的半径为红色斜线长度172.93mm;以F点为圆心,以弦长48.77mm为半径做圆,两圆相交于G点,连接直线AG,如下图:14、11、以A点为圆心,圆的半径为白色斜线长度192.61mm;以G点为圆心,以弦长48.77mm为半径做圆,两圆相交于J点,连接直线AJ,如下图:15、以A点为圆心,圆的半径为矩形短边长220mm;以J为圆心,以D到A点距离192.61mm为半径做圆,两圆相交于K点,连接直线AJ、JK,如下图:16、对天圆地方进行放样,另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心,圆的半径为红色斜线长度172.93mm;以j点为圆心,以弦长48.77mm为半径做圆,两圆相交于l点,连接直线kl,如下图:18、以K点为圆心,圆的半径为粉色斜线长度174.55mm;以L点为圆心,以弦长48.77mm为半径做圆,两圆相交于Z点,连接直线kZ,如下图:19、按18的方法依次做出淡绿色、蓝色的放样线,如下图:20、因为矩形另一长边为350mm,所以K为圆心,做半径为350mm的圆;以V点为圆心,半径通过K点做圆,两圆橡胶于Y点,做vm垂直于Yx,mx等于175mm,如下图:21、对其镜像,连接各端点,完成天圆地方放样,如下图:
