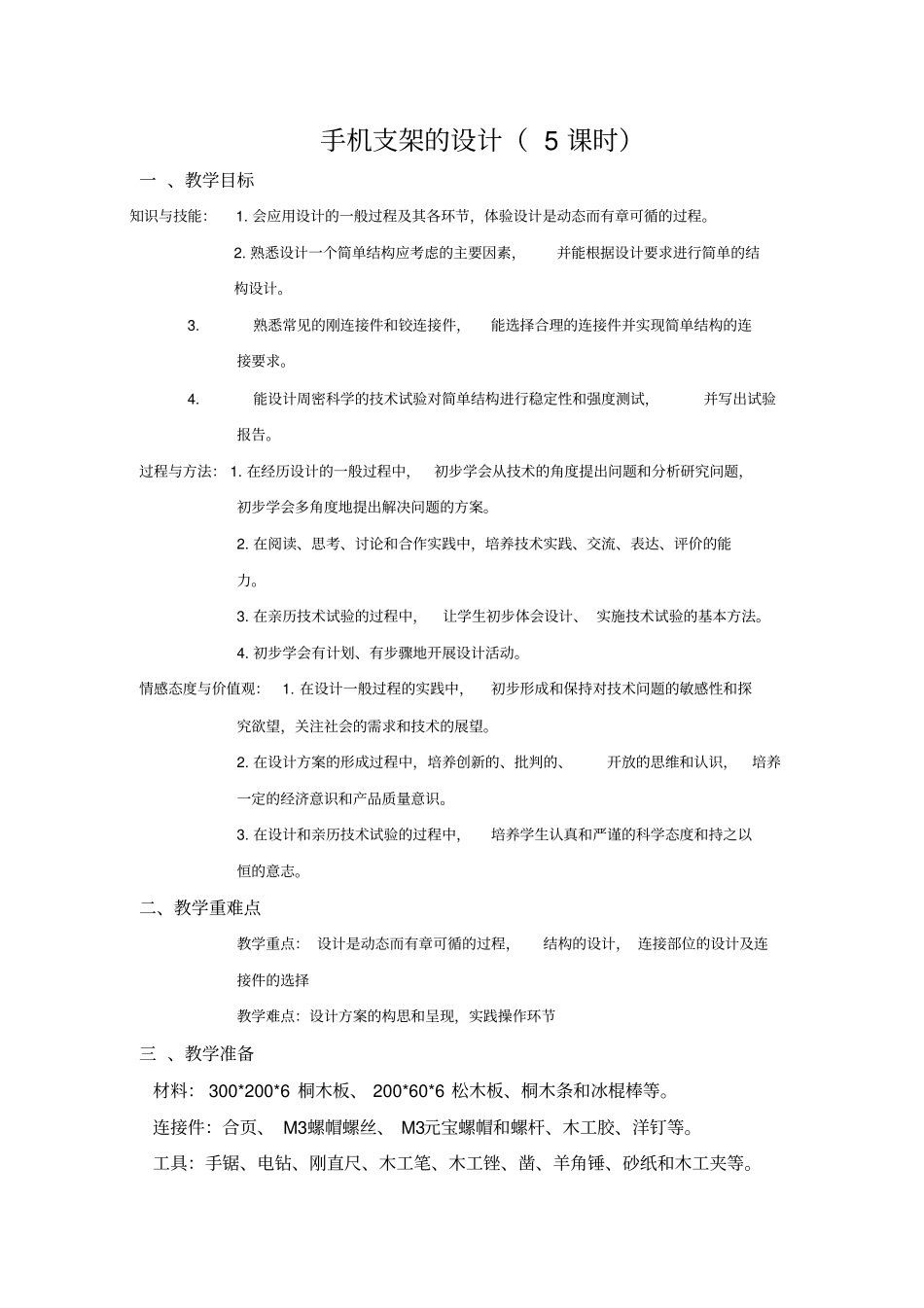

手机支架的设计（5课时）一、教学目标知识与技能：1.会应用设计的一般过程及其各环节，体验设计是动态而有章可循的过程。2.熟悉设计一个简单结构应考虑的主要因素，并能根据设计要求进行简单的结构设计。3.熟悉常见的刚连接件和铰连接件，能选择合理的连接件并实现简单结构的连接要求。4.能设计周密科学的技术试验对简单结构进行稳定性和强度测试，并写出试验报告。过程与方法：1.在经历设计的一般过程中，初步学会从技术的角度提出问题和分析研究问题，初步学会多角度地提出解决问题的方案。2.在阅读、思考、讨论和合作实践中，培养技术实践、交流、表达、评价的能力。3.在亲历技术试验的过程中，让学生初步体会设计、实施技术试验的基本方法。4.初步学会有计划、有步骤地开展设计活动。情感态度与价值观：1.在设计一般过程的实践中，初步形成和保持对技术问题的敏感性和探究欲望，关注社会的需求和技术的展望。2.在设计方案的形成过程中，培养创新的、批判的、开放的思维和认识，培养一定的经济意识和产品质量意识。3.在设计和亲历技术试验的过程中，培养学生认真和严谨的科学态度和持之以恒的意志。二、教学重难点教学重点：设计是动态而有章可循的过程，结构的设计，连接部位的设计及连接件的选择教学难点：设计方案的构思和呈现，实践操作环节三、教学准备材料：300*200*6桐木板、200*60*6松木板、桐木条和冰棍棒等。连接件：合页、M3螺帽螺丝、M3元宝螺帽和螺杆、木工胶、洋钉等。工具：手锯、电钻、刚直尺、木工笔、木工锉、凿、羊角锤、砂纸和木工夹等。设计资料：几种手机架的模型、几种铰链接设计的产品和相关结构设计的资料。技术试验器材：钩码，定滑轮，电风扇，铁架台，弹簧秤等。四、教学过程（一）发现与明确问题（第1课时）设计流程教师活动学生活动发现问题展示图片，提出关于手机放置的问题，并要求学生思考怎么解决提出的问题。教师总结：无论是处于使用还是闲置的状态，支架可以使手机呆在一个最理想的角落，让你触手可及，十分方便。观察图片并回答教师提出的问题明明确解决问题受到的限制提问1：请分析支架的特点，如需要哪些基本功能等。提问2：分析自己的技术能力，有无条件设计手机支架。提问3：分析在设计手机支架的过程中会受到哪些限制。回答问题，明确设计确问题明确设计任务及要求一方面，设计要求要增加对支架的指标和限制，如果没有，学生会有较大的随意性，甚至把支架设计成艺术品。另外要明确对设计本具有一定的可行性和操作性。手机支架的设计要求：1.办公桌面使用，体积适当，可以调整角度；2.结构简单，外观较好，操作方便；3.稳定性、强度足够好，能承受手机重量。任务，思考并提出设计要求（二）制定设计方案运用不同的材料、结构可以产生不同的设计方案；任何设计方案都有改进的可能性，好方案决不会仅有一个。设计流程教师活动学生活动及预期目标收集信息展示收集到的信息并归类：1.收集各类手机支架的资料；2.收集铰连接的相关产品设计；3.查阅人机工程学的有关资料；4.查阅手工制作的资料；5.访问木工师傅的经验6.收集教师学生所用手机的尺寸等信息⋯⋯⋯学生回答收集到哪些方面的信息，通过哪些途径收集信息设计分析1.从人、物、环境分析设计对象所要解决的主要问题。2.设计手机支架考虑的其他因素：美观、实用、环保、造型、质量、符合人的心理特点等。面对收集到的各种信息，根据设计要求，找出设计需要解决的主要问题，并找到方法材料展示实验室提供的材料：硬纸板、桐木板、三合板、衫木条、冰棍棒、铝合金板等。提问这些材料在该设计项目中的优缺点。学生观察、研究、对比几种材料、结结构折线形，四方形，三角形，丁字形，工字形，十字形，井字形，多边形，底座位于手机支撑架底部，起支撑作用，主要是通过对材料和形状的设计来保证支架的稳定性。支撑架连接于底座和手机支撑面，主要起支撑作用，通过铰连接来实现角度的调整；设计支撑架时要考虑支撑架对整个结构强度的影响。方案构思分形半圆形，圆形构形状和连接件，并选择方案中所需要的材料、结构和连接方式手机支撑面与支撑架连接，主要用于托住手机的重量，手机支撑面的...
