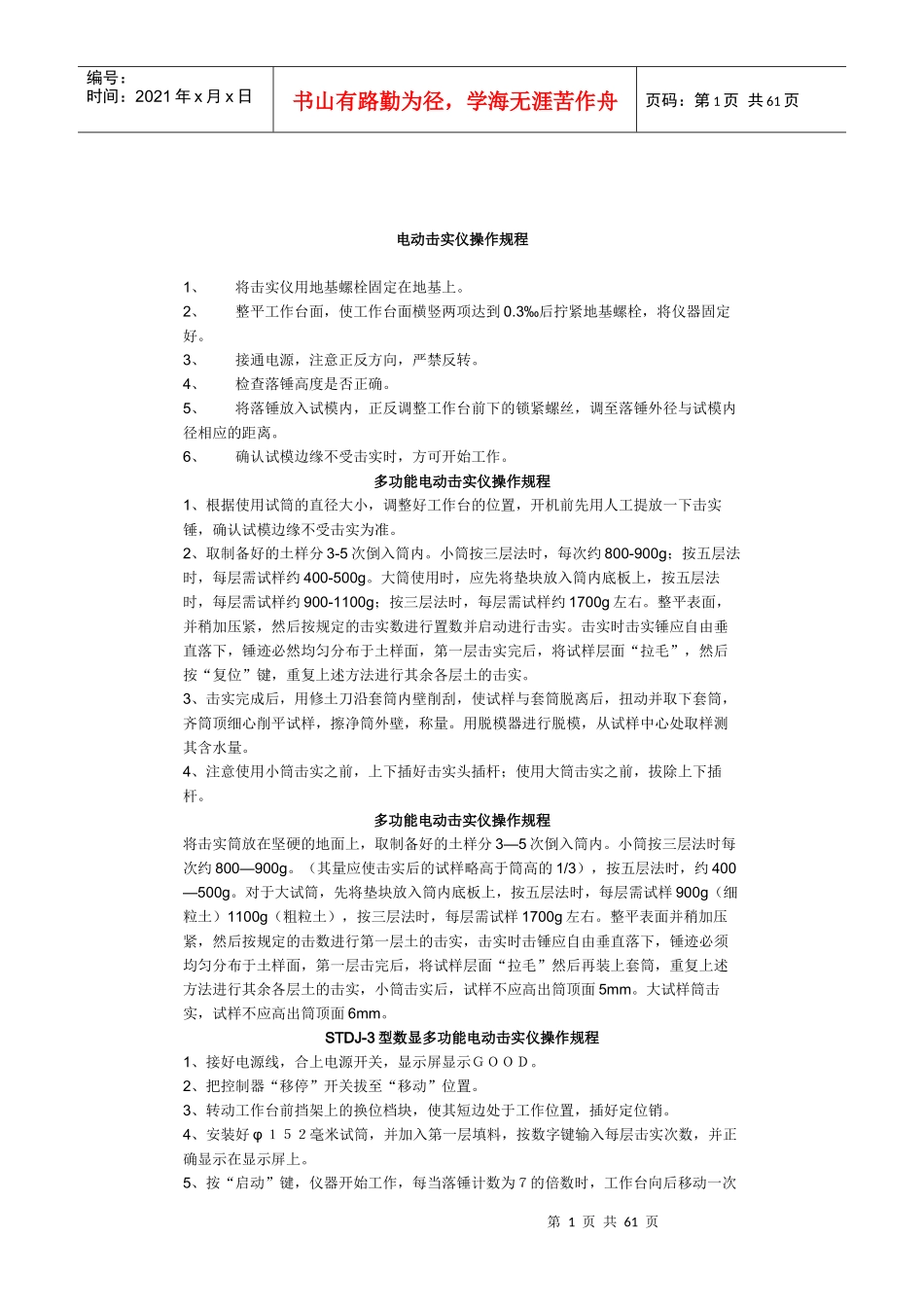

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页电动击实仪操作规程1、将击实仪用地基螺栓固定在地基上。2、整平工作台面，使工作台面横竖两项达到0.3‰后拧紧地基螺栓，将仪器固定好。3、接通电源，注意正反方向，严禁反转。4、检查落锤高度是否正确。5、将落锤放入试模内，正反调整工作台前下的锁紧螺丝，调至落锤外径与试模内径相应的距离。6、确认试模边缘不受击实时，方可开始工作。多功能电动击实仪操作规程1、根据使用试筒的直径大小，调整好工作台的位置，开机前先用人工提放一下击实锤，确认试模边缘不受击实为准。2、取制备好的土样分3-5次倒入筒内。小筒按三层法时，每次约800-900g；按五层法时，每层需试样约400-500g。大筒使用时，应先将垫块放入筒内底板上，按五层法时，每层需试样约900-1100g；按三层法时，每层需试样约1700g左右。整平表面，并稍加压紧，然后按规定的击实数进行置数并启动进行击实。击实时击实锤应自由垂直落下，锤迹必然均匀分布于土样面，第一层击实完后，将试样层面“拉毛”，然后按“复位”键，重复上述方法进行其余各层土的击实。3、击实完成后，用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，擦净筒外壁，称量。用脱模器进行脱模，从试样中心处取样测其含水量。4、注意使用小筒击实之前，上下插好击实头插杆；使用大筒击实之前，拔除上下插杆。多功能电动击实仪操作规程将击实筒放在坚硬的地面上，取制备好的土样分3—5次倒入筒内。小筒按三层法时每次约800—900g。（其量应使击实后的试样略高于筒高的1/3），按五层法时，约400—500g。对于大试筒，先将垫块放入筒内底板上，按五层法时，每层需试样900g（细粒土）1100g（粗粒土），按三层法时，每层需试样1700g左右。整平表面并稍加压紧，然后按规定的击数进行第一层土的击实，击实时击锤应自由垂直落下，锤迹必须均匀分布于土样面，第一层击完后，将试样层面“拉毛”然后再装上套筒，重复上述方法进行其余各层土的击实，小筒击实后，试样不应高出筒顶面5mm。大试样筒击实，试样不应高出筒顶面6mm。STDJ-3型数显多功能电动击实仪操作规程1、接好电源线，合上电源开关，显示屏显示ＧＯＯＤ。2、把控制器“移停”开关拔至“移动”位置。3、转动工作台前挡架上的换位档块，使其短边处于工作位置，插好定位销。4、安装好φ１５２毫米试筒，并加入第一层填料，按数字键输入每层击实次数，并正确显示在显示屏上。5、按“启动”键，仪器开始工作，每当落锤计数为７的倍数时，工作台向后移动一次第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页以保证击实锤落在试筒的中心位置，第一层击实后仪器自动停机。6、做第二层击实时，添加填料后，直接按“启动”键，仪器开始工作，第三层操作方法与此相同，可准确完成试件制作。7、按“暂停”键可实现随时停机，不影响连续计数，按“启动”键可继续工作，暂停工作时不可使压杆装置处于压紧位置。8、制作φ１００毫米试件时，转动工作台前挡架上的换位档块，使其长边处于工作位置，并插好定位销，把控制器上“移停”开关拔至“停”位置，其它步骤同制作φ１５２毫米试件一样。9、试验结束后，关闭电源并打扫好卫生。数控马歇尔电动击实仪操作规程1、将仪器固定在砼的地基上，使击实面水平。2、接通电源，设置所需锤数置数。3、启动开关，仪器正常工作。4、如需停止工作，按下暂停键。5、需继续工作时放开暂停键。自动马歇尔试件击实仪操作规程一、首先将柜后的三个插头连线接好。“电机”要接到机柜电机输入口，“无触点接近开关”接到记数插口。“电源”接到电源插口，同时零线一定要接好。二、以上工作做好后，拔动“予置”拔码盘，可按需要击实次数从1设置到99次。打开电源开关面板上数码管显示“00”电源显示灯亮。三、按下启动键控制器开始工作，状态灯亮，数码灯显示“00”电机转动，提锤击实，每击一次数码管加一个数，达到设置击次后电机停止状态、指示灯灭。四、按暂停键，工作停止，状态指示灭，再次按启动键，工作...
