工程试验最终见证取样方法1VIP免费

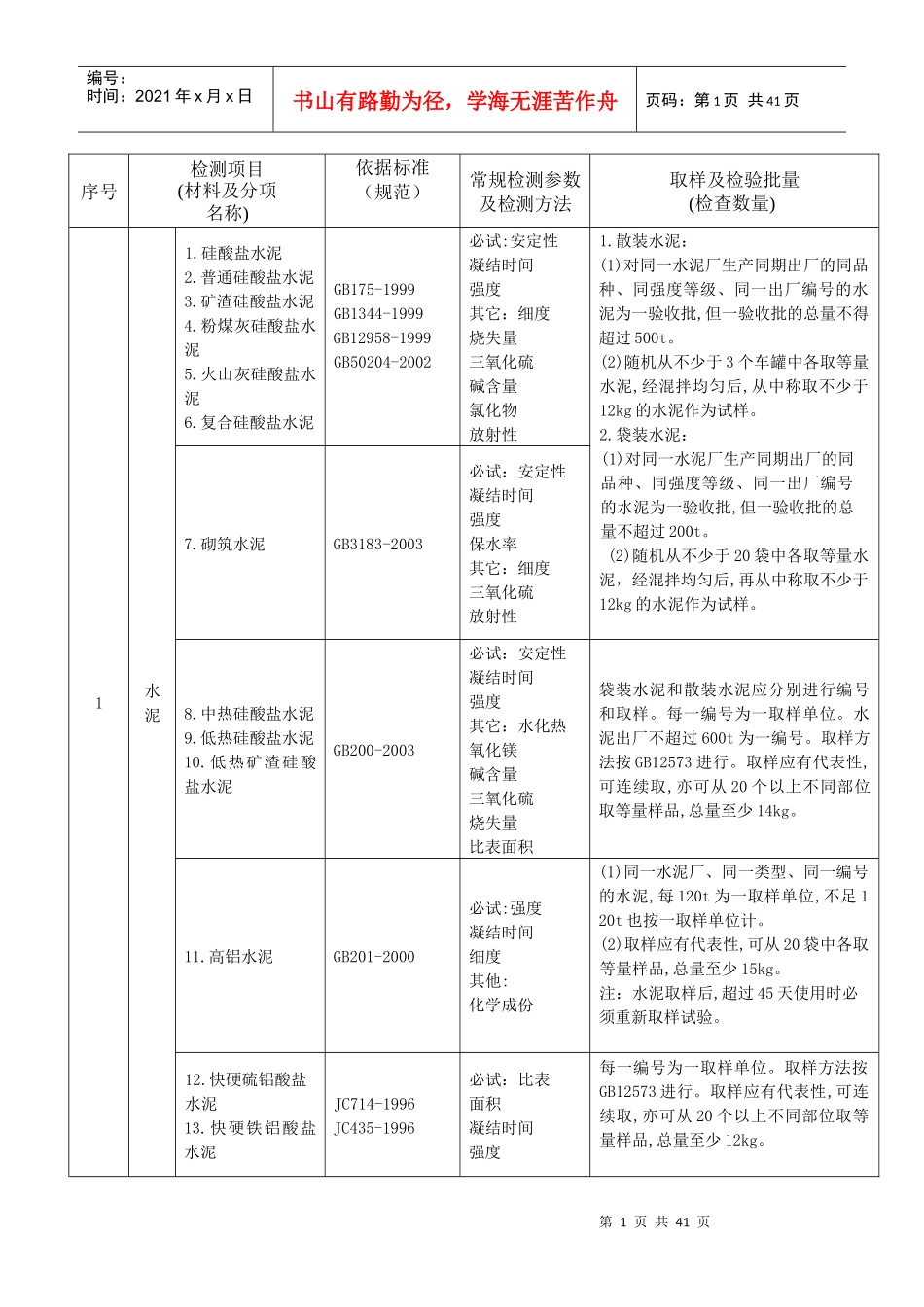

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页序号检测项目(材料及分项名称)依据标准（规范）常规检测参数及检测方法取样及检验批量(检查数量)1水泥1.硅酸盐水泥2.普通硅酸盐水泥3.矿渣硅酸盐水泥4.粉煤灰硅酸盐水泥5.火山灰硅酸盐水泥6.复合硅酸盐水泥GB175-1999GB1344-1999GB12958-1999GB50204-2002必试:安定性凝结时间强度其它：细度烧失量三氧化硫碱含量氯化物放射性1.散装水泥：(1)对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批,但一验收批的总量不得超过500t。(2)随机从不少于3个车罐中各取等量水泥,经混拌均匀后,从中称取不少于12kg的水泥作为试样。2.袋装水泥：(1)对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批,但一验收批的总量不超过200t。(2)随机从不少于20袋中各取等量水泥，经混拌均匀后,再从中称取不少于12kg的水泥作为试样。7.砌筑水泥GB3183-2003必试：安定性凝结时间强度保水率其它：细度三氧化硫放射性8.中热硅酸盐水泥9.低热硅酸盐水泥10.低热矿渣硅酸盐水泥GB200-2003必试：安定性凝结时间强度其它：水化热氧化镁碱含量三氧化硫烧失量比表面积袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂不超过600t为一编号。取样方法按GB12573进行。取样应有代表性,可连续取,亦可从20个以上不同部位取等量样品,总量至少14kg。11.高铝水泥GB201-2000必试:强度凝结时间细度其他:化学成份(1)同一水泥厂、同一类型、同一编号的水泥,每120t为一取样单位,不足120t也按一取样单位计。(2)取样应有代表性,可从20袋中各取等量样品,总量至少15kg。注：水泥取样后,超过45天使用时必须重新取样试验。12.快硬硫铝酸盐水泥13.快硬铁铝酸盐水泥JC714-1996JC435-1996必试：比表面积凝结时间强度每一编号为一取样单位。取样方法按GB12573进行。取样应有代表性,可连续取,亦可从20个以上不同部位取等量样品,总量至少12kg。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页序号检测项目(材料及分项名称)依据标准（规范）常规检测参数及检测方法取样及检验批量(检查数量)1水泥14．白水泥GB2015-2005细度（或比表面积）凝结时间安定性强度（抗压、抗折）白度白水泥试验应按同一水泥厂、同品种、同强度等级、同白度编号取样，每50t为一验收批，不足50t时，亦按一验收批计。取样要有代表性，一般可以从20个以上不同部位或20袋中取等量样品，混合均匀后送检测，总数至少12kg。每一验收批取样一组，数量为12kg。2掺合料1.粉煤灰GB1596-91必试：细度烧失量需水量比其它：含水量三氧化硫(l)以连续供应相同等级的不超过200t为一验收批,每批取试样一组(不小于1kg)。(2)散装灰取样,从不同部位取15份试样,每份1～3kg,混合拌匀按四分法缩取出1kg送试(平均样)。(3)袋装灰取样,从每批任抽10袋,每袋不少于lkg,按上述方法取平均样lkg送试。2、天然沸石粉JGJ/T112-97必试:细度需水量比吸铵值其它:水泥胶砂28天抗压强度比(1)以相同等级的沸石粉每12Ot为一验收批,不足120t也按一批计。每一验收批取样一组(不少于lkg)。(2)袋装粉取样时,应从每批中任抽10袋,每袋中各取样不得少于1kg,按四分法缩取平均试样。(3)散装沸石粉取样时,应从不同部位取10份试样,每份不少于1kg。然后缩取平均试样。3、用于水泥和混凝土中的粒化高炉矿渣粉G/T18046-2000必试:比表面积、活性指数、流动度比、三氧化硫、含水量其它:密度、氯离子、烧失量取样方法按GB12573进行。取样应有代表性,可连续取,亦可从20个以上不同部位取等量样品,总量至少20kg。试样应混合均匀,按四分法缩取出比试验所需量大一倍的试样(称平均样)。3砂JGJ52-2006必试:筛分析含泥量、泥块含量其它:密度有害物质含(1)以同一产地、同一规格每400m3或600t为一验收批,不足400m3或600t也按一批计。每一验收批取样一组(2Okg)。(2)当质量比较稳定、进料量较大时,第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页序号检测项目(材料及分项名称)...
