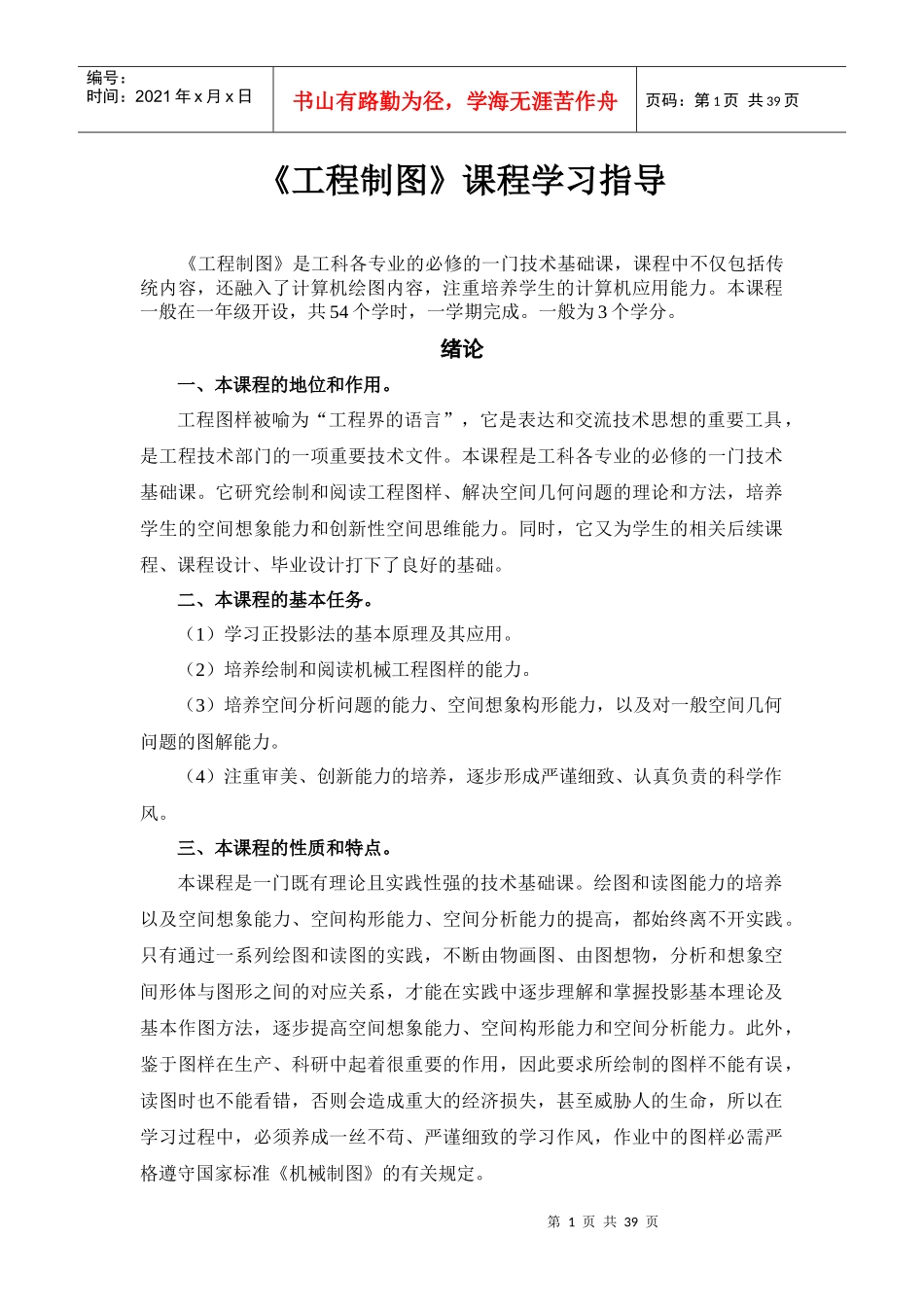

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页《工程制图》课程学习指导《工程制图》是工科各专业的必修的一门技术基础课，课程中不仅包括传统内容，还融入了计算机绘图内容，注重培养学生的计算机应用能力。本课程一般在一年级开设，共54个学时，一学期完成。一般为3个学分。绪论一、本课程的地位和作用。工程图样被喻为“工程界的语言”，它是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。本课程是工科各专业的必修的一门技术基础课。它研究绘制和阅读工程图样、解决空间几何问题的理论和方法，培养学生的空间想象能力和创新性空间思维能力。同时，它又为学生的相关后续课程、课程设计、毕业设计打下了良好的基础。二、本课程的基本任务。（1）学习正投影法的基本原理及其应用。（2）培养绘制和阅读机械工程图样的能力。（3）培养空间分析问题的能力、空间想象构形能力，以及对一般空间几何问题的图解能力。（4）注重审美、创新能力的培养，逐步形成严谨细致、认真负责的科学作风。三、本课程的性质和特点。本课程是一门既有理论且实践性强的技术基础课。绘图和读图能力的培养以及空间想象能力、空间构形能力、空间分析能力的提高，都始终离不开实践。只有通过一系列绘图和读图的实践，不断由物画图、由图想物，分析和想象空间形体与图形之间的对应关系，才能在实践中逐步理解和掌握投影基本理论及基本作图方法，逐步提高空间想象能力、空间构形能力和空间分析能力。此外，鉴于图样在生产、科研中起着很重要的作用，因此要求所绘制的图样不能有误，读图时也不能看错，否则会造成重大的经济损失，甚至威胁人的生命，所以在学习过程中，必须养成一丝不苟、严谨细致的学习作风，作业中的图样必需严格遵守国家标准《机械制图》的有关规定。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页四、课程进度及学时分配本部分内容一般讲授15分钟。制图基本知识一、目的要求：1．深刻认识在工程制图中贯彻有关国家标准的意义。2．熟悉图纸的幅面及格式、比例、字体等机械工程制图的有关国家标准规定。3．熟悉机械工程图样的线型画法。4．熟悉机械工程图样的尺寸标注要求。5．学会正确使用绘图工具和仪器，掌握正确的绘图方法与步骤。6．掌握平面图形的几何作图及线段连接的基本方法。二、学习的重点和难点1．重点：本单元学习的重点就是初步掌握机械工程制图的有关国家标准规定。工程图样是工程界的共同语言。在整个机械工程过程中是重要的技术依据。所以在画图、标注尺寸和读图中的微小错误都可能给生产带来不可估量的损失。必须非常严谨，这就需要标准化、规范化，以便科学的进行管理。国家标准对工程图样的画法、图纸的幅面及格式、尺寸标注、图线线型等都作了详细的严格的统一规定。绘制工程图样，必须严格遵守机械制图国家标准中的有关规定。机械工程制图必须执行技术制图与机械制图的国家标准是《技术制图》国家标准GB/T14689-14692-93、GB/T17450-17453-1998。《机械制图》GB4457-4460-84等。国家标准就是法，有法必依。所以通过本单元的学习必须提高学生在制图中的法制观念。这一点对以后的制图课学习非常重要。2．难点：本单元学习的难点就是正确使用绘图工具和仪器，掌握正确的绘图方法与步骤。因为学生第一次用绘图工具绘图，不容易掌握好正确的方法。要注意采用正确的姿势和要领。克服不良的操作习惯，注意练习，打下良好的画图基本功。正确使用制图工具和仪器是保证制图质量和加快制图速度的一个重要方面。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页并且要树立耐心细致的工作作风和严肃认真的工作态度。三、基本概念及基本理论1．制图国家标准：（课本P3～P13第一章第一节的内容）机械工程制图执行技术制图与机械制图的国家标准。如《技术制图》国家标准GB/T14689-14692-93、GB/T17450-17453-1998。《机械制图》GB4457-4460-84等。1）图纸幅面尺寸和格式(GB/T14689-93)（1）图纸幅面尺寸：为了合理地利用...
