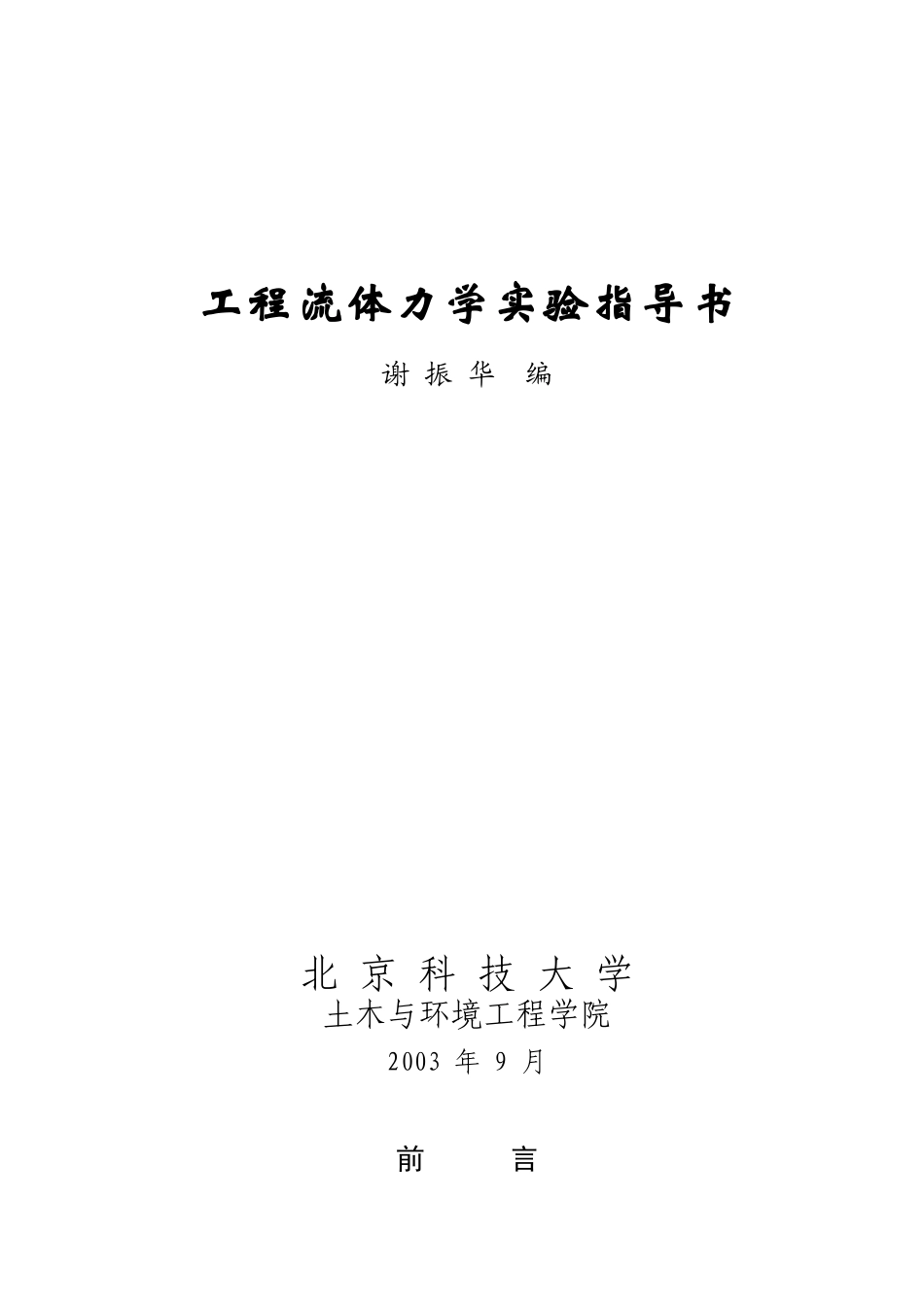

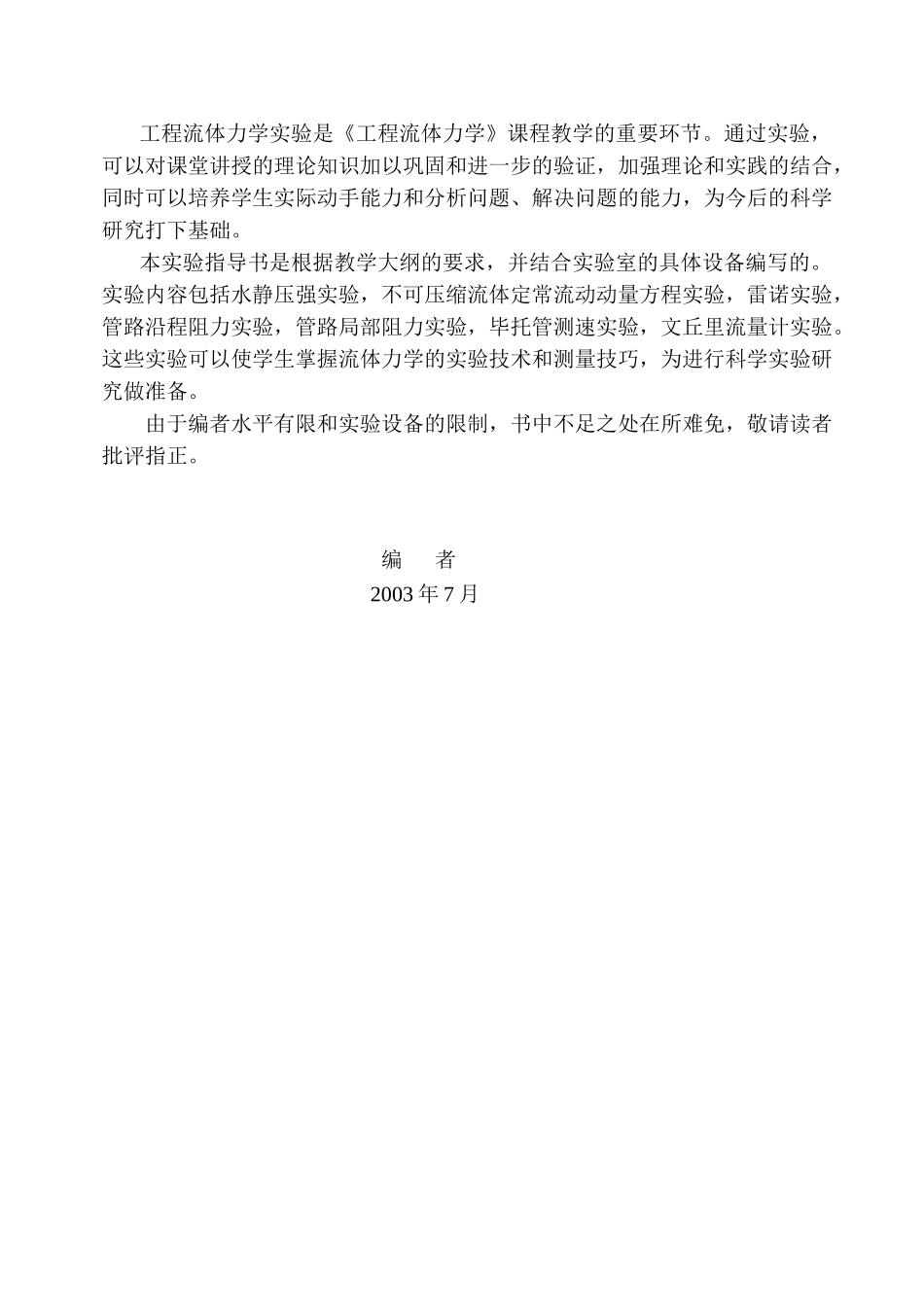

工程流体力学实验指导书谢振华编北京科技大学土木与环境工程学院2003年9月前言工程流体力学实验是《工程流体力学》课程教学的重要环节。通过实验,可以对课堂讲授的理论知识加以巩固和进一步的验证,加强理论和实践的结合,同时可以培养学生实际动手能力和分析问题、解决问题的能力,为今后的科学研究打下基础。本实验指导书是根据教学大纲的要求,并结合实验室的具体设备编写的。实验内容包括水静压强实验,不可压缩流体定常流动动量方程实验,雷诺实验,管路沿程阻力实验,管路局部阻力实验,毕托管测速实验,文丘里流量计实验。这些实验可以使学生掌握流体力学的实验技术和测量技巧,为进行科学实验研究做准备。由于编者水平有限和实验设备的限制,书中不足之处在所难免,敬请读者批评指正。编者2003年7月目录实验1水静压强实验……………………………………………………………………1实验2不可压缩流体定常流动动量方程实验…………………………………………3实验3雷诺实验…………………………………………………………………………6实验4管路沿程阻力实验………………………………………………………………8实验5管路局部阻力实验………………………………………………………………12实验6毕托管测速实验…………………………………………………………………15实验7文丘里流量计实验………………………………………………………………17图1.1水静压强实验装置图第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页实验1水静压强实验一、实验目的1.加深理解流体静力学基本方程及等压面的概念。2.理解封闭容器内静止液体表面压强及其液体内部某空间点的压强。3.观察压强传递现象。二、实验装置实验装置如图1.1所示。三、实验原理对密封容器(即水箱)的液体表面加压时,设液体表面压强为P0,则P0>Pa,pa为大气压强。从U形管中可以看到有压差产生,U形管与密封水箱上部连通的一面,液面下降,而与大气相通的一面,液面上升。密闭水箱内液体表面压强p0为:p0=pa+γh第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页式中γ——液体的重度;h——U形管中液面上升的高度。当密闭水箱内压强P0下降时,U形管内的液面呈现相反的现象,即P0<Pa,这时密闭水箱内液面压强p0为:p0=pa−γh式中h——U形管中液面下降的高度。四、实验步骤1.关闭排气阀,用加压器缓慢加压,U形管出现压差。在加压的同时,观察左侧A、B管的液柱上升情况。由于水箱内部的压强向各个方向传递,在左侧的测压管中,可以看到由于A、B两点在水箱内的淹没深度h不同,在压强向各点传递时,先到A点后到B点。在测压管中反应出的是A管的液柱先上升,而B管的液柱滞后一点也在上升,当停止加压时,A、B两点在同一水平面上。2.打开排气阀,使液面恢复到同一水平面上。关闭排气阀,打开密闭容器底部的水门,放出一部分水,造成容器内压力下降,观察U形管中液柱的变化情况。五、分析和讨论1.液体表面压强p0与表压强、真空度有什么关系?2.用该实验装置是否可以测出其他液体的重度?为什么?h第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页实验2不可压缩流体定常流动动量方程实验一、实验目的1.通过射流对水箱的反作用力和射流对平板的作用力验证不可压缩流体定常流动的动量方程。2.通过对动量与流量、流速、射流角度等因素的相关性分析,进一步掌握流体的动量守恒定理。二、实验装置实验装置如图2.1所示。图2.1动量方程实验装置简图1.实验水箱2.控制阀门3.高位水孔4.低位水孔5.砝码6.转动轴承7.挡板8.固定插销9.水平仪10.喷嘴11.水泵12.水箱13.挡水板14.实验台支架三、实验原理1.射流对水箱的反作用力原理以水箱水面Ⅰ—Ⅰ,出口断面Ⅱ—Ⅱ及箱壁为控制面,对水平x轴列动量方程:∑Fx=Rx=ρQ(α02v2x−α01v1x)式中Rx——水箱对射流的反作用;ρ——水的密度;Q——射流流量;α01,α02——动量修正系数,取1;v1x——水箱水面的平均流速在x轴的投影,取0;v2x——出口断面的...
