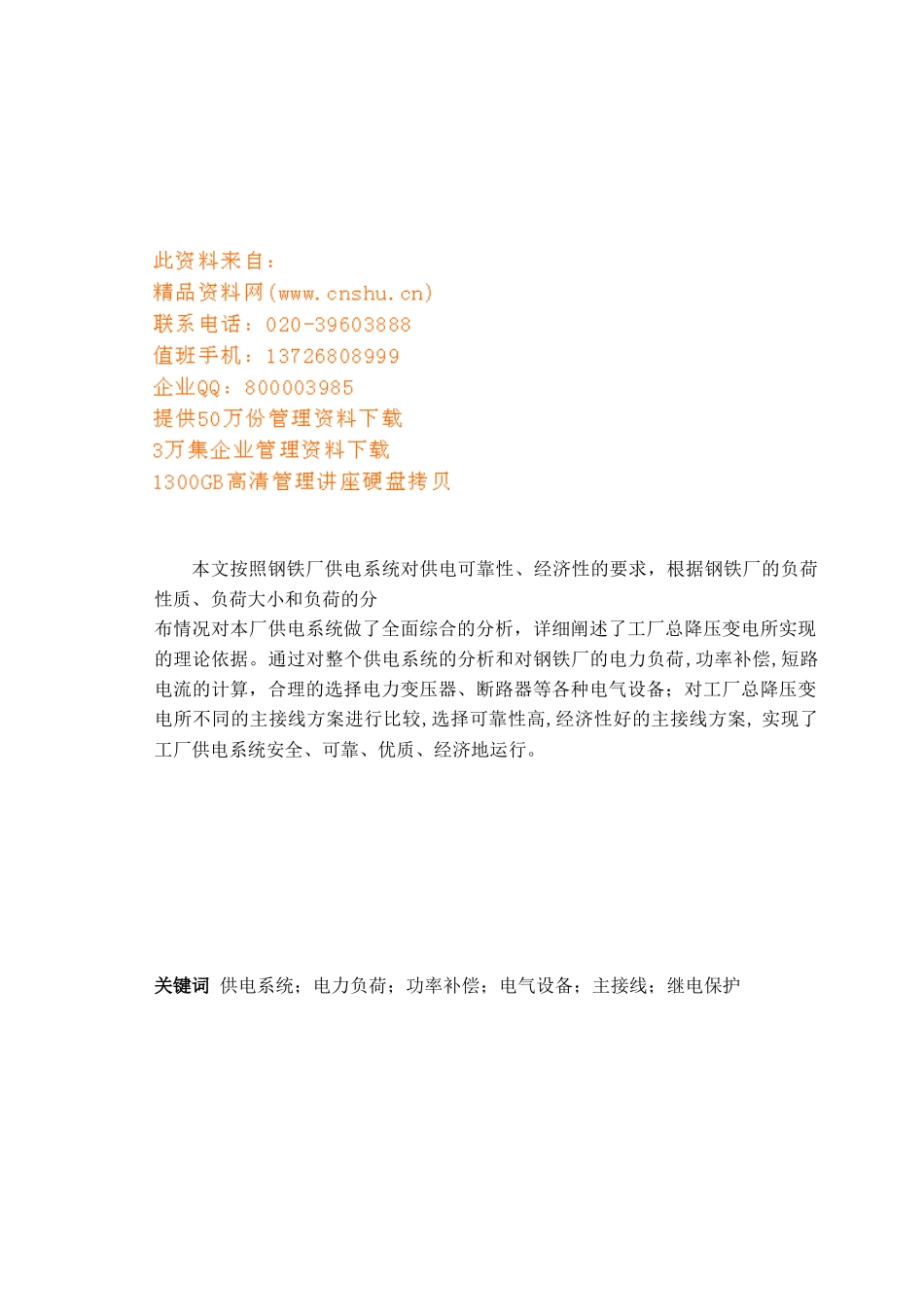

本文按照钢铁厂供电系统对供电可靠性、经济性的要求，根据钢铁厂的负荷性质、负荷大小和负荷的分布情况对本厂供电系统做了全面综合的分析，详细阐述了工厂总降压变电所实现的理论依据。通过对整个供电系统的分析和对钢铁厂的电力负荷,功率补偿,短路电流的计算，合理的选择电力变压器、断路器等各种电气设备；对工厂总降压变电所不同的主接线方案进行比较,选择可靠性高,经济性好的主接线方案,实现了工厂供电系统安全、可靠、优质、经济地运行。关键词供电系统；电力负荷；功率补偿；电气设备；主接线；继电保护目录1前言1.1概述工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在一般工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重很小。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人生事故，给国家和人民带来经济上甚至政治上的重大损失。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2）可靠应满足电能用户对供电可靠性的要求。（3）优质应满足电能用户对电压和频率等质量的要求。（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。1.2工厂供电设计原则按照国家标准GB50052-95《供配电系统设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策。必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。（2）安全可靠、先进合理。应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。（3）近期为主、考虑发展。应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。（4）全局出发、统筹兼顾。按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。作为从事工厂供电工作的人员有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。1.3本课题设计内容本供电系统设计主要包括总降压变电所一次、二次部分及高压配电线路设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况，解决对各部门的电能分配问题，设计内容有以下几方面：（1）负荷计算。全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。不考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。（2）改善功率因数装置设计。按负荷计算求出总降压变电所的功率因数，通过计算求出达到供电部门要求数值所需补...
