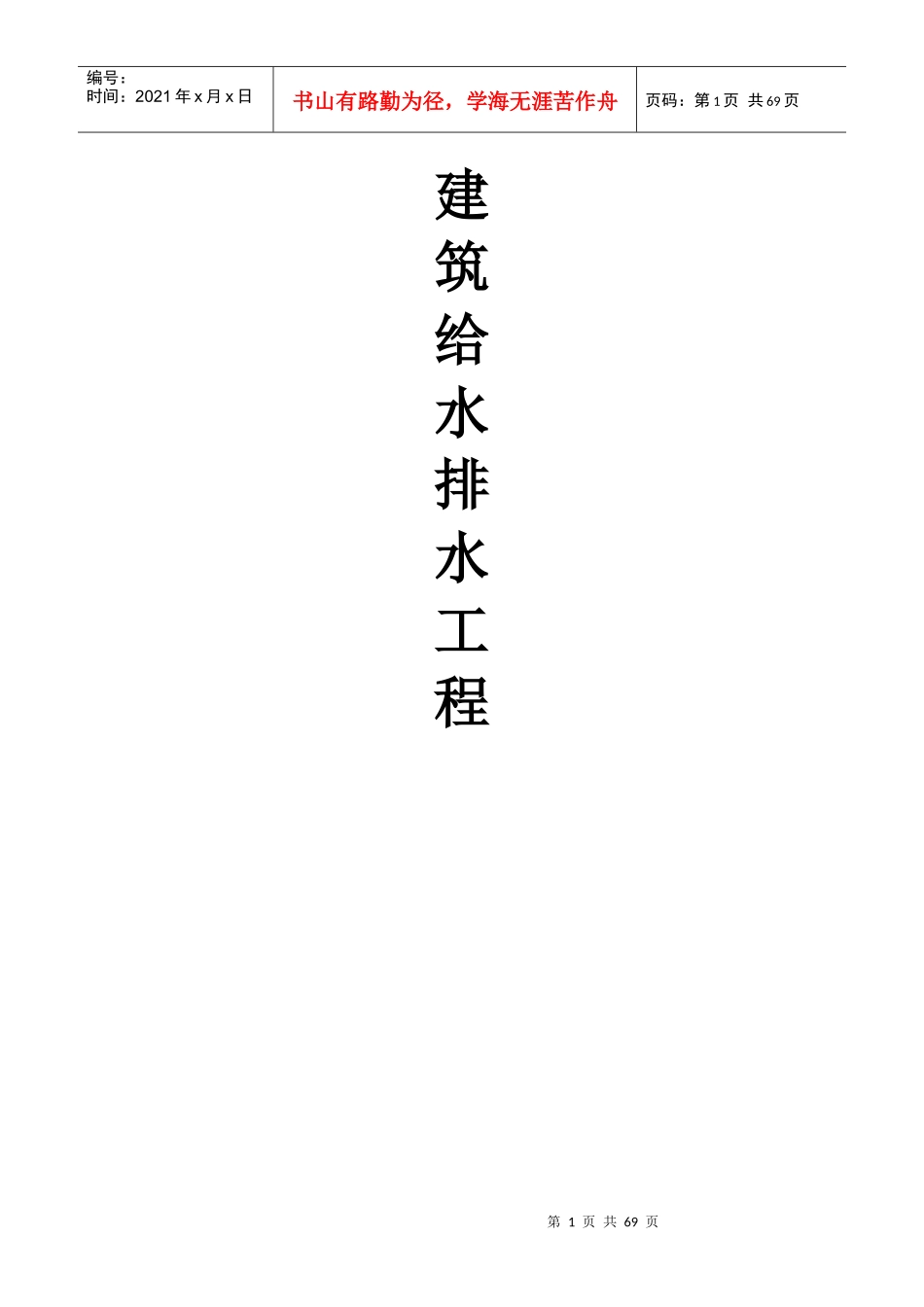

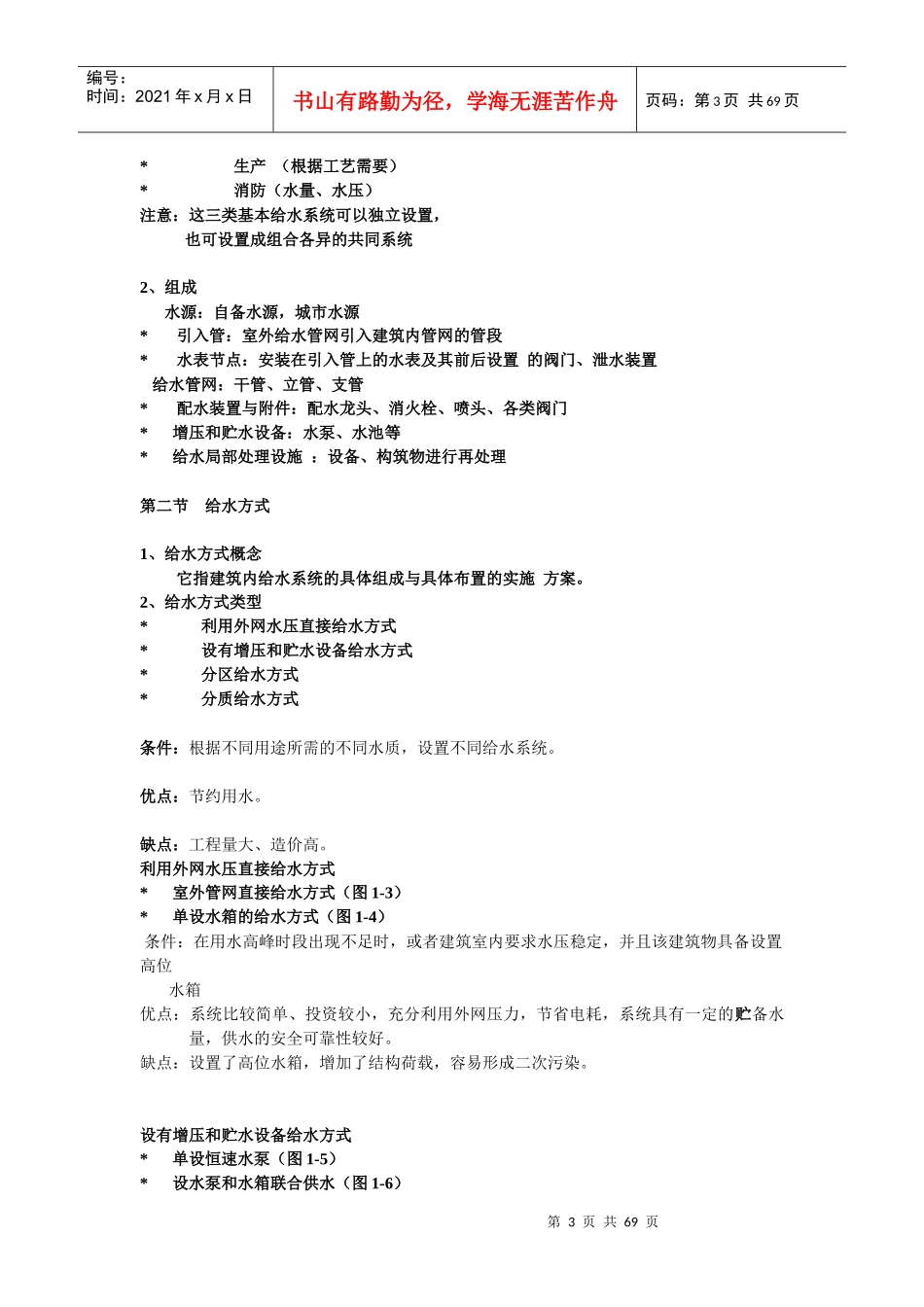

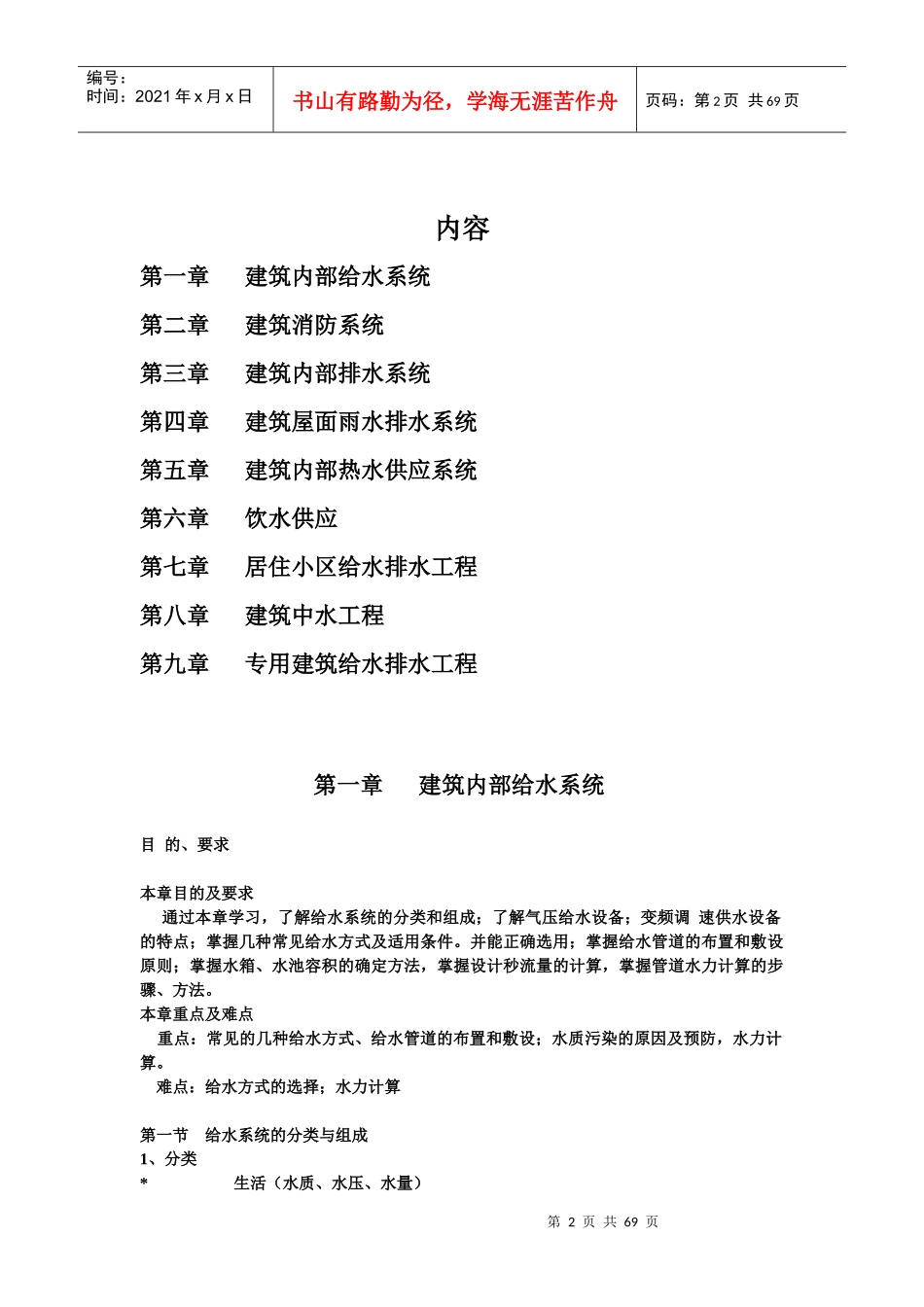

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页建筑给水排水工程第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页内容第一章建筑内部给水系统第二章建筑消防系统第三章建筑内部排水系统第四章建筑屋面雨水排水系统第五章建筑内部热水供应系统第六章饮水供应第七章居住小区给水排水工程第八章建筑中水工程第九章专用建筑给水排水工程第一章建筑内部给水系统目的、要求本章目的及要求通过本章学习，了解给水系统的分类和组成；了解气压给水设备；变频调速供水设备的特点；掌握几种常见给水方式及适用条件。并能正确选用；掌握给水管道的布置和敷设原则；掌握水箱、水池容积的确定方法，掌握设计秒流量的计算，掌握管道水力计算的步骤、方法。本章重点及难点重点：常见的几种给水方式、给水管道的布置和敷设；水质污染的原因及预防，水力计算。难点：给水方式的选择；水力计算第一节给水系统的分类与组成1、分类*生活（水质、水压、水量）第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页*生产（根据工艺需要）*消防（水量、水压）注意：这三类基本给水系统可以独立设置，也可设置成组合各异的共同系统2、组成水源：自备水源，城市水源*引入管：室外给水管网引入建筑内管网的管段*水表节点：安装在引入管上的水表及其前后设置的阀门、泄水装置给水管网：干管、立管、支管*配水装置与附件：配水龙头、消火栓、喷头、各类阀门*增压和贮水设备：水泵、水池等*给水局部处理设施：设备、构筑物进行再处理第二节给水方式1、给水方式概念它指建筑内给水系统的具体组成与具体布置的实施方案。2、给水方式类型*利用外网水压直接给水方式*设有增压和贮水设备给水方式*分区给水方式*分质给水方式条件：根据不同用途所需的不同水质，设置不同给水系统。优点：节约用水。缺点：工程量大、造价高。利用外网水压直接给水方式*室外管网直接给水方式（图1-3）*单设水箱的给水方式（图1-4）条件：在用水高峰时段出现不足时，或者建筑室内要求水压稳定，并且该建筑物具备设置高位水箱优点：系统比较简单、投资较小，充分利用外网压力，节省电耗，系统具有一定的贮备水量，供水的安全可靠性较好。缺点：设置了高位水箱，增加了结构荷载，容易形成二次污染。设有增压和贮水设备给水方式*单设恒速水泵（图1-5）*设水泵和水箱联合供水（图1-6）第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页*设贮水池、水泵、水箱（图1-7）*设气压给水设备（图1-8）*设变频调速给水装置条件：当室外给水管网的水压经常不足时优点：水泵的工作效率高缺点：使外网压力降低，还可能形成外网负压，在管道接口不严密处，可能造成水质污染。条件：当室外管网的水压经常不足、室内用水不均匀，且室外管网允许直接抽水优点：水泵能及时向水箱供水，减小水箱容积，又有调节作用缺点：管道系统复杂条件：建筑用水可靠性要求高，室外管网水量、水压经常不足，且不允许直接从外网抽水或外网不能保证建筑的高峰用水，且水量大，或要求贮备一定水量的消防水量时优点：水池、水箱具有一定水量，停水停电时可延长供水，供水可靠且水压稳定缺点：不能利用外网水压，安装维护较麻烦，投资较大，且有水泵振动和噪音条件：当室外给水网管压力低于或经常不能满足室内所需水压、室内用水不均匀，且不易设置高位水箱时优点：不需设高位水箱，可利用外网水压，供水可靠且卫生缺点：变压式水箱给水水压波动较大，水泵平均效率较低，能源消耗大分区给水方式条件：用于多层和高层（多于10层）形式：1.利用外网水压的分区（图1-9）2.设水箱的分区：并联水泵、水箱（图1-10）串联水泵、水箱（图1-11）减压水箱（图1-12）减压阀（图1-13）3.无水箱优点：有效地利用外网的水压缺点：可靠性较差第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页并联水泵水箱优点：各区自成一体，互不影响；水泵集中，管理维护方面；...
