工程测量实习报告书VIP免费

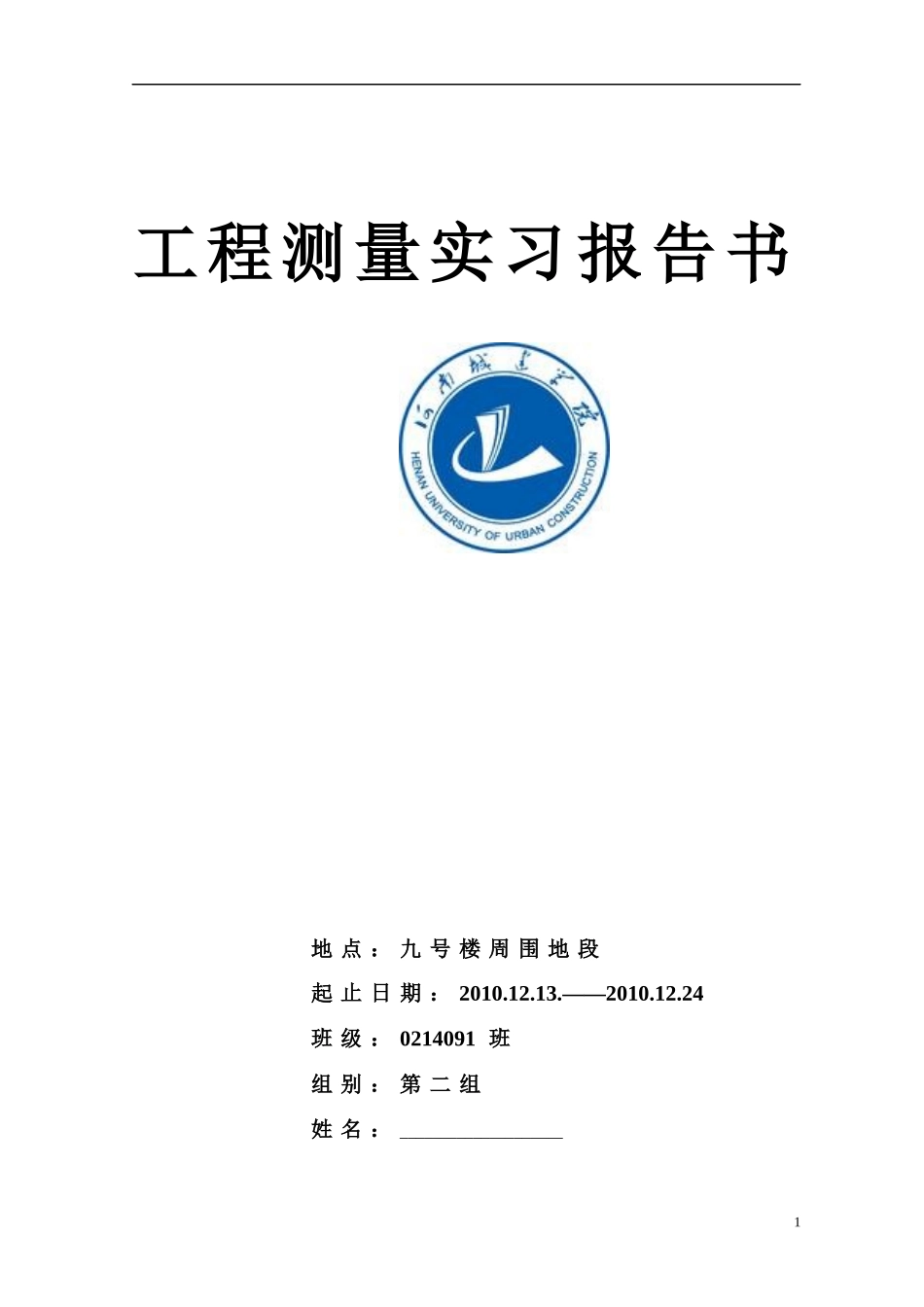

工程测量实习报告书_第1页
1/36

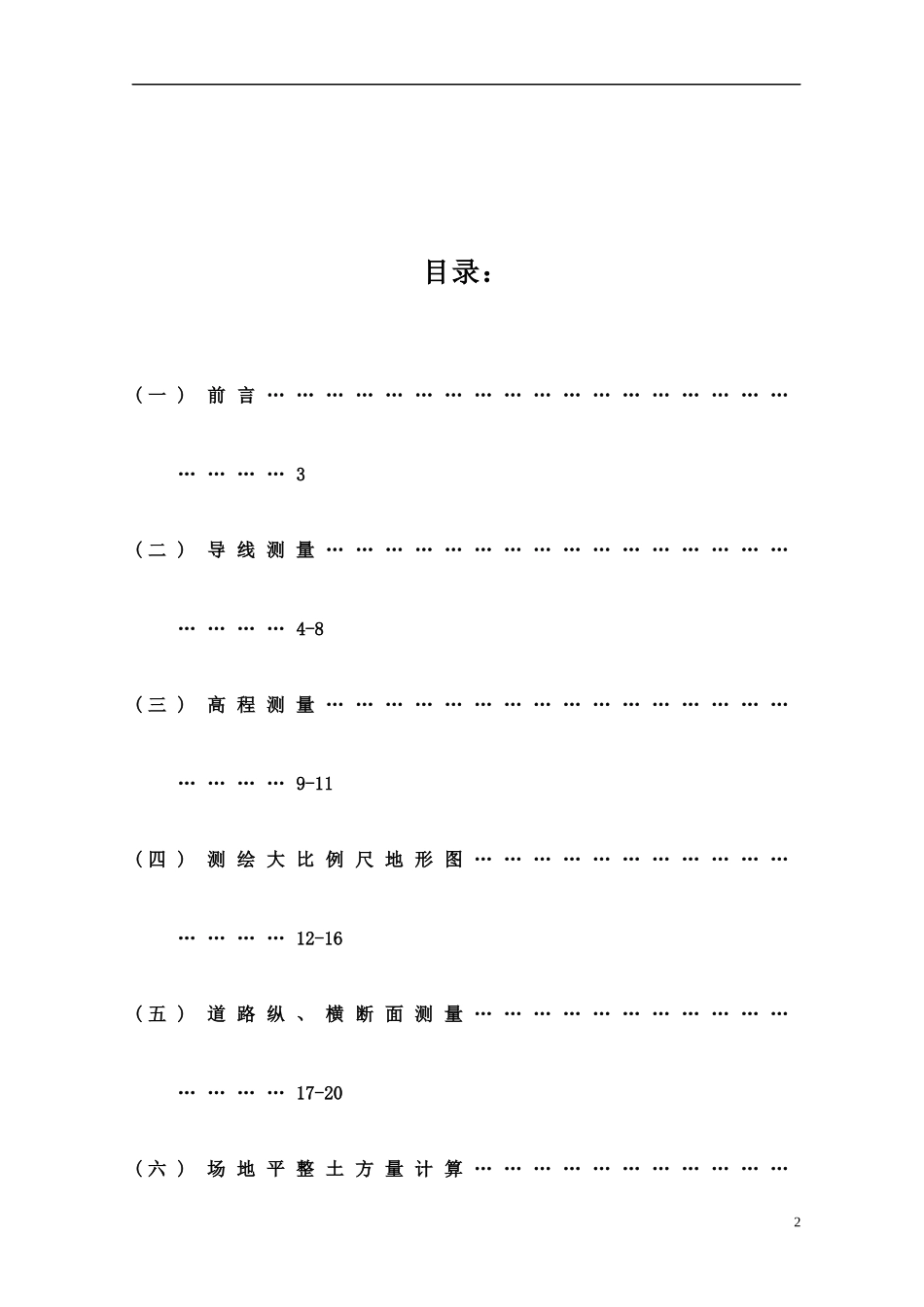

工程测量实习报告书_第2页
2/36

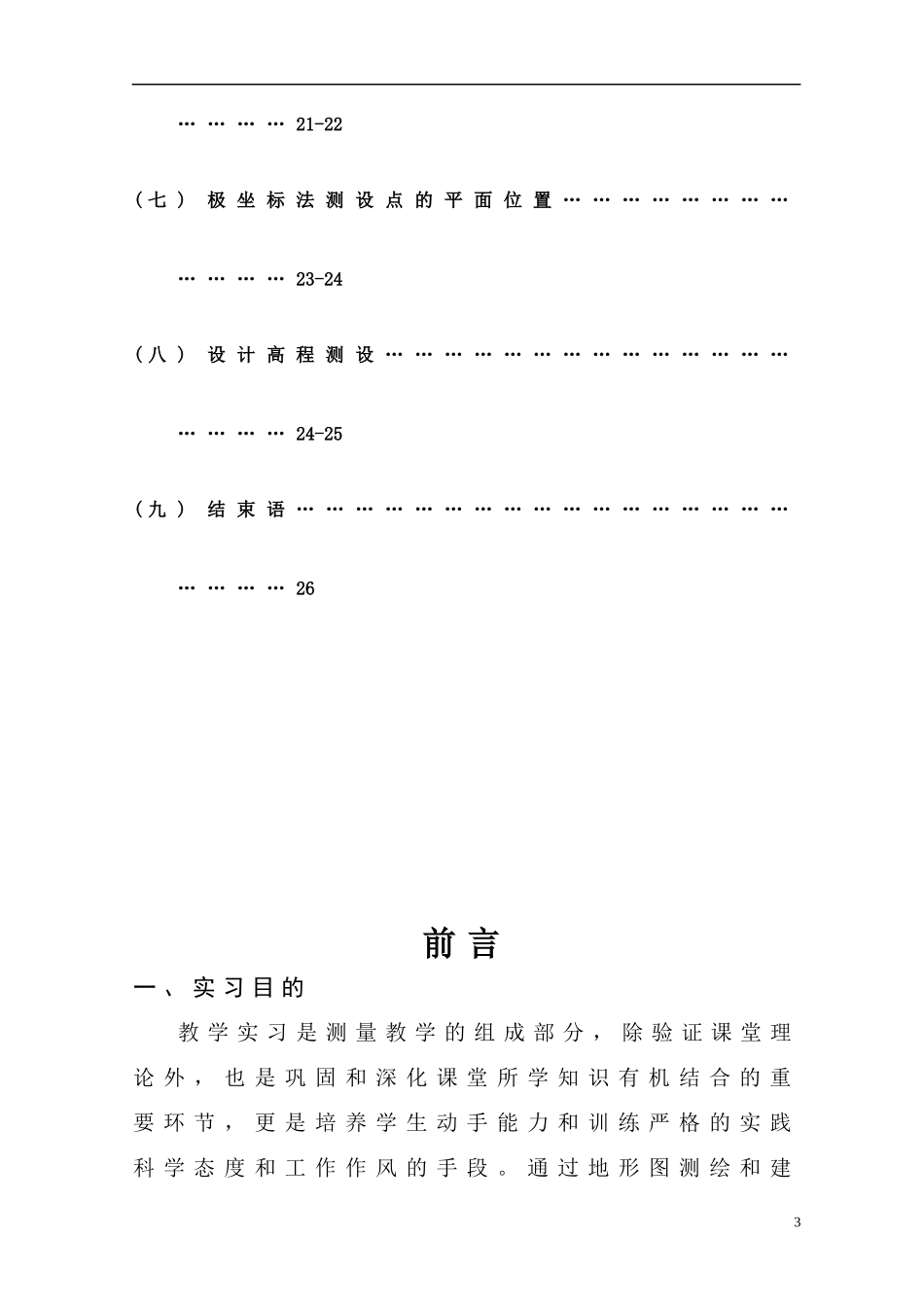

工程测量实习报告书_第3页
3/36
工程测量实习报告书地点:九号楼周围地段起止日期:2010.12.13.——2010.12.24班级:0214091班组别:第二组姓名:____________________1目录:(一)前言…………………………………………………………3(二)导线测量……………………………………………………4-8(三)高程测量……………………………………………………9-11(四)测绘大比例尺地形图………………………………………12-16(五)道路纵、横断面测量………………………………………17-20(六)场地平整土方量计算……………………………2…………21-22(七)极坐标法测设点的平面位置………………………………23-24(八)设计高程测设………………………………………………24-25(九)结束语………………………………………………………26前言一、实习目的教学实习是测量教学的组成部分,除验证课堂理论外,也是巩固和深化课堂所学知识有机结合的重要环节,更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。通过地形图测绘和建3筑物、构筑物的测设,可增强测定和测设地面点位的概念,提高应用地形图的能力,为今后解决实际工程中有关测量工作的问题打下基础。二、任务和要求1、熟练使用常规测量仪器和工具,要求在规定时间范围内完成水准仪、经纬仪的技术操作。2、能独立组织与实施导线测量、普通水准测量,观测值和成果均符合精度要求。3、能熟练用经纬仪测绘法测绘大比例地形图。4、能进行道路纵、横断面测量,并能够绘制道路纵横断面图。5、能场地平整的测量工作,并计算工程土方量。6、能运用极坐标法计算放样元素,并运用经纬仪和钢尺进行点位放样。7、高程测设。三、实习内容实施(一)准备工作1、实习前明确任务并分配实习任务。2、领取实习仪器、工具,并对仪器进行检验。(二)开始实习任务一导线测量4使用仪器:水准仪、经纬仪、钢尺、塔尺实习目的:布设闭合导线,利用经纬仪测量转折角和钢尺测定边长的导线,计算各导线点的坐标。要点:a)闭合导线的折角,观测闭合图形的内角。b)瞄准目标时,应尽量瞄准测钎的底部。c)量边要量水平距离。测量流程:测A角——测B角——测C角——测D角量边AB——量边BC——量边CD——量边DA实习方法和步骤:(1)在测区范围内布设导线点,并绘制导线点之标记图。(2)用测回法观测导线的转折角。(3)用钢尺丈量导线边长。(4)假定导线起始边坐标方位角。(5)计算导线点坐标。导线测量外业观测和内业计算的精度要求见下表5导线测量读数和取值的要求内容读数和取值规定角度测量(1)水平角和竖直角读到″(地形测量时角度测量读到′);(2)方位角读到′水准测量(1)水准点和导线点读到mm;(2)断面测量中视读数到cm;(3)视距高程计算到dm距离丈量(1)导线量距读到mm;(2)地形碎部测量距读到cm;(3)横断面测量量距读到dm计算坐标坐标计算取至小数点后面3位内容具体项目精度要求导线测量导线点布设(1)导线点应选在地势较高、视野开阔的地点,便于碎部测量;(2)相邻点之间应互相通视,便于测角和丈量距离;(3)导线应测着平坦、土质竖实的地面设置,便于量距;(4)导线的夹角应在30°~120°之间,边长最大不超过120m,最小不小于60m,边长悬殊不宜过大,平均边长一般为测图视距的1.5倍;(5)导线点位置能安置仪器,并能保存导线点距离丈量(1)导线边长采用往返丈量;(2)K容≤1/2000;(3)满足上式时,取往返丈量时的平均值作为该导线的边长角度测量(1)角度测量采用全测回法,上、下半测回较差△β=β左-β右≤±40″,取平均值使用;导线闭合差(1)角度团合差的计算及限值:fβ≤±40√n(2)导线全长相对闭合差的计算及限值:K≤1/2000(图根导线)6导线测量外业记录表日期:2010年12月13日天气:阴天仪器型号:____________组号:2观测者:_______________记录者:_______________参加者:_____________________2左1653454781418781边长名:_1—2__第一次7=142.017______m。第二次=_142.033_____m。平均=_142.0258__m。31434912右12453448781336332348243左2252180610420481042100边长名:__2—3________第一次=_81.034______m9。...
