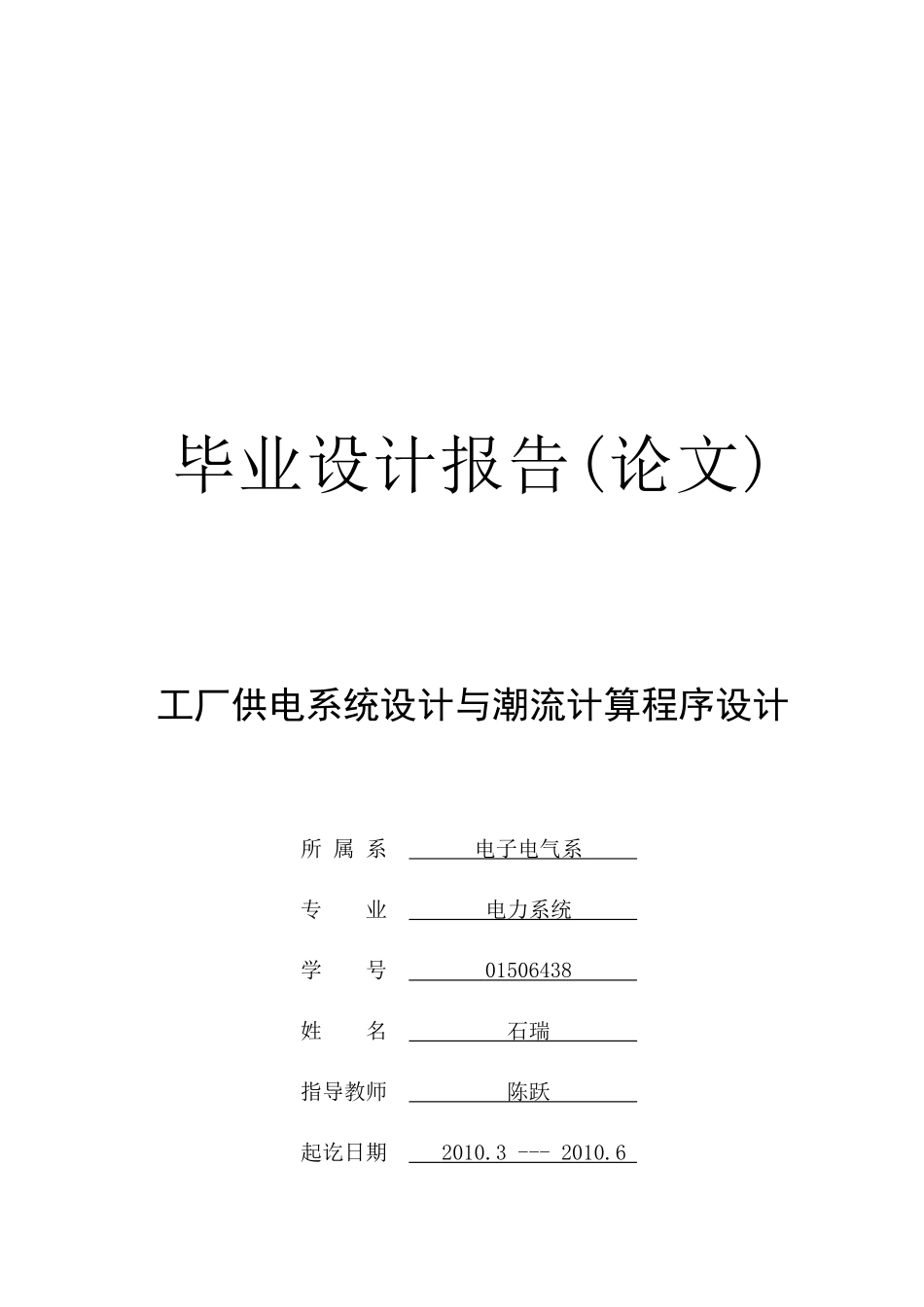

毕业设计报告(论文)工厂供电系统设计与潮流计算程序设计所属系电子电气系专业电力系统学号01506438姓名石瑞指导教师陈跃起讫日期2010.3---2010.6设计地点东南大学成贤学院东南大学成贤学院毕业设计报告(论文)诚信承诺本人承诺所呈交的毕业设计报告(论文)及取得的成果是在导师指导下完成,引用他人成果的部分均已列出参考文献。如论文涉及任何知识产权纠纷,本人将承担一切责任。学生签名:日期:工厂供电系统设计与潮流计算程序设计摘要工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去,它由工厂降压变电所,高压配电线路,车间变电所,低压配电线路及用电设备组成。工厂总降压变电所及配电系统设计,是根据各个车间的负荷数量和性质,生产工艺对负荷的要求,以及负荷布局,结合国家供电情况。解决对各部门的安全可靠,经济技术的分配电能问题。电力系统潮流计算是研究电力系统稳态运行情况的一种基本电气计算。它的任务是根据给定的运行条件和网路结构确定整个系统的运行状态,如各母线上的电压(幅值及相角)、网络中的功率分布以及功率损耗等。电力系统潮流计算的结果是电力系统稳定计算和故障分析的基础。关键词:短路电流计算;电气设备选择;电力系统潮流计算FactorypowersupplysystemdesignandflowcalculationprogramdesignAbstract:Thefactorypowersupplysystemistodeclinetheelectricpowerofelectricpowersystemtopresstoassignelectricpoweragaintogotoineachfactorypremisesorthecar,itisdeclinebythefactorytopressasubstation,thehighpressuregoestogetherwithelectricwireroad,carsubstation,thelowpressuregoestogetherwithelectricwireroadanduseselectricityequipmentstoconstitute.Thefactoryalwaysdeclinestopressasubstationandgoestogetherwithanelectricitysystemdesign,istherequestwhichproducesacrafttotheburdenaccordingtoburdenamountandpropertyofeachcar,andburdenlayout,combineanationalpowersupplycircumstance.Resolvethesafecredibilitytoeachsection,economytechnicalallotmentelectricpowerproblem.Powersystemsloadflowcalculationisthesteadystatepowersystemsoftheoperationofafundamentalelectricalcalculation.itisbasedonthenumberofcircuitoperatingconditionsandstructureofthesystemrunningstate,suchasthevoltageondifferentgeneratrix(thevalueandphaseangle),networkofpowerdistributionandpowerloss,etc.Powersystemsloadflowcalculationistheoutcomeofthepowersystemsstablecalculationandanalysis.Keywords:Theelectricityisapart;electricityequipmentschoice;Powersystemsloadflowcalculation目录第一章绪论1.1工厂供电的含义和要求工厂供电,就是指工厂所需电能的供应和分配,亦称工厂配电。众所周知,电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来,又易于转换为其它形式的能量以供应用;电能的输送的分配既简单经济,又便于控制、调节和测量,有利于实现生产过程自动化。因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里,电能虽然是工业生产的主要能源和动力,但是它在产品成本中所占的比重一般很小(除电化工业外)。电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于工业生产实现电气化以后可以大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。从另一方面来说,如果工厂的电能供应突然中断,则对工业生产可能造成严重的后果。因此,做好工厂供电工作对于发展工业生产,实现工业现代化,具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面,而能源节约对于国家经济建设具有十分重要的战略意义,因此做好工厂供电工作,对于节约能源、支援国家经济建设,也具有重大的作用。工厂供电工作要很好地为工业生产服务,切实保证工厂生产和生活用电的需要,并做好节能工作,就必须达到以下基本要求:(1)安全在...
