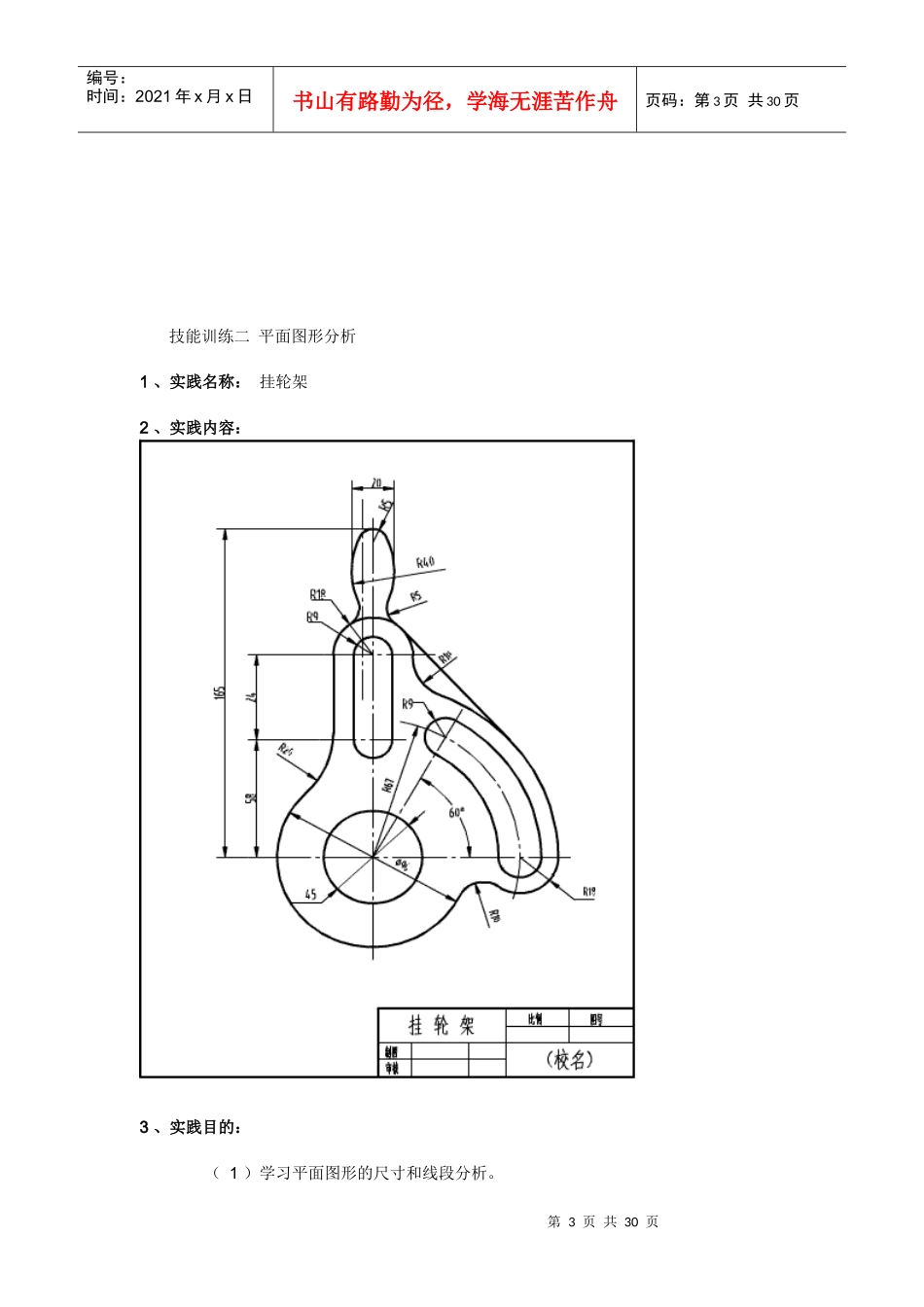

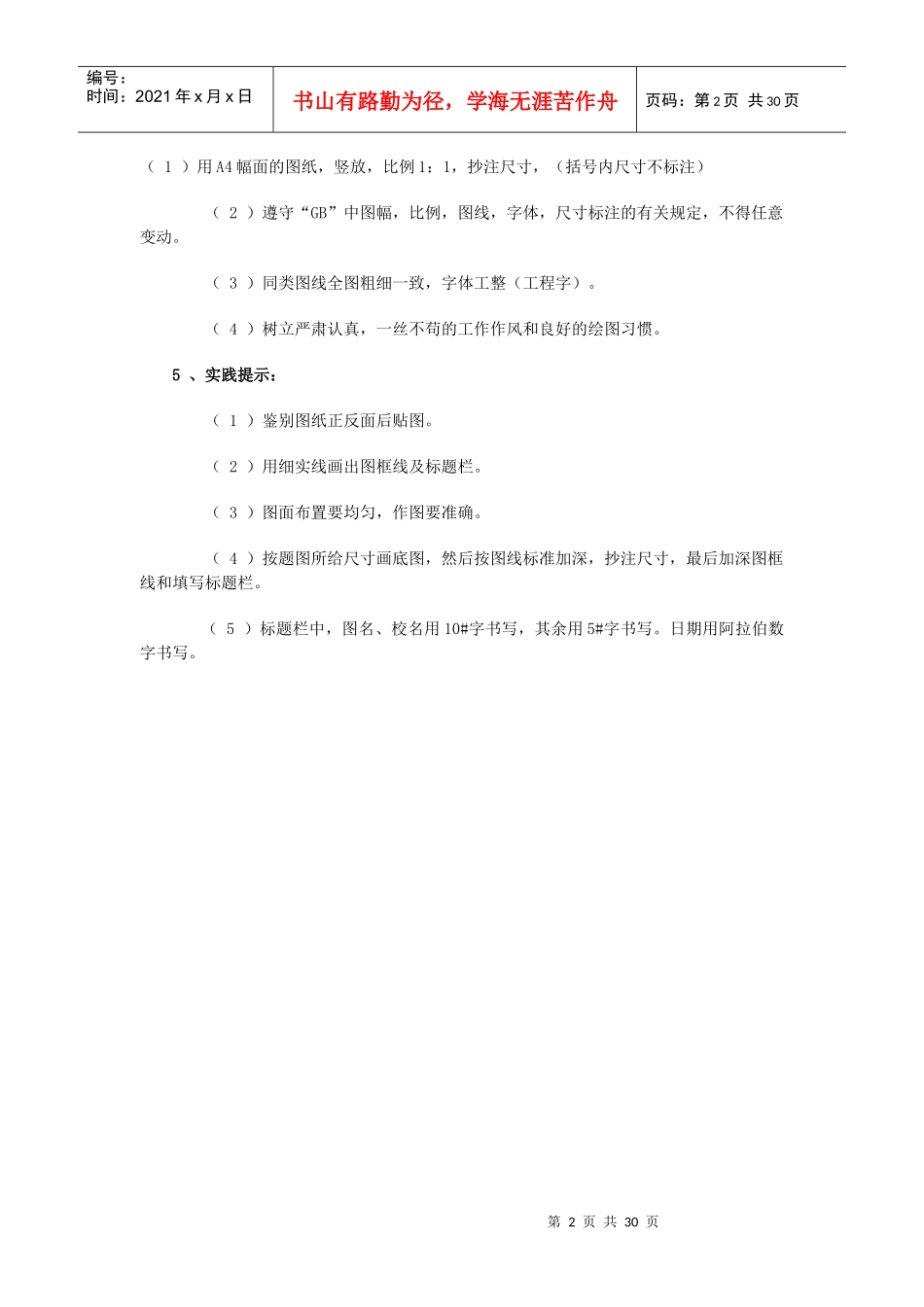

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页技能训练一线形练习1、实践名称：图线2、实践内容：3、实践目的：（1）熟悉有关图幅，图线，字体的制图标准。（2）初步掌握绘图仪器及工具的正确使用。（3）增加对实践课的感性认识。4、实践要求：第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页（1）用A4幅面的图纸，竖放，比例1：1，抄注尺寸，（括号内尺寸不标注）（2）遵守“GB”中图幅，比例，图线，字体，尺寸标注的有关规定，不得任意变动。（3）同类图线全图粗细一致，字体工整（工程字）。（4）树立严肃认真，一丝不苟的工作作风和良好的绘图习惯。5、实践提示：（1）鉴别图纸正反面后贴图。（2）用细实线画出图框线及标题栏。（3）图面布置要均匀，作图要准确。（4）按题图所给尺寸画底图，然后按图线标准加深，抄注尺寸，最后加深图框线和填写标题栏。（5）标题栏中，图名、校名用10#字书写，其余用5#字书写。日期用阿拉伯数字书写。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页技能训练二平面图形分析1、实践名称：挂轮架2、实践内容：3、实践目的：（1）学习平面图形的尺寸和线段分析。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页（2）掌握图弧连接的作图方法。（3）贯彻“GB”规定的尺寸注法4、实践要求：（1）用A4幅面的图纸竖放，比例1：1，抄注尺寸。（2）分析尺寸和线段的性质，拟订出正确的绘图步骤。（3）遵守“GB”中的有关规定，全图中箭头大小一致（用模板画箭头）。同类图线粗细应一致。5、实践提示：（1）按拟订的绘图步骤，先画已知线段，再画中间线段，最后画连接线段。（2）作圆弧连接时，应准确求出连接弧的圆心和切点的位置，以便加深时用。（3）底稿完成后应认真检查，然后按图线标准加深。（4）抄注全部尺寸。（5）按要求填写标题栏。技能训练三机件表达方法的综合应用1、实践名称：剖视图2、实践内容：根据图视机件的两面视图，选择适当的表达方法，完整表达机件，并标注尺寸。第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页3、实践目的：（1）熟练掌握机件的常用表达方法，培养学生对各种表示法的综合应用能力。（2）练习在剖视图上标注尺寸的方法。4、实践要求：（1）用A3图纸，横放，比例1：1，标注尺寸。（2）选用适当的表达方案，将机件的内外形状及结构表达清晰。（3）图形的画法，标注等符合“GB”的有关规定。5、实践提示：（1）首先看懂两面视图，了解机件的结构形状。（2）可参考以下方案表达：方案一：主——作局部剖视图。第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页俯——作局部剖视图。左——全剖。方案二：主——作全剖视图。俯——作局部剖视图。左——全剖。（3）仔细校核底稿后，标注尺寸和加深图线。（4）填写标题栏。6、方案分析：方案一：方案二：第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页技能训练四螺栓连接（一）、螺栓连接1、实践名称：螺栓连接2、实践内容及要求：根据已知尺寸选择适当的螺纹制件，连接下列零件，画机件连接图，用A3图纸，按1：1绘制。第8页共30页第7页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共30页3、实践目的：（1）了解螺栓连接的用途。（2）掌握螺栓装配的规定画法及螺栓连接的画法。（3）掌握比例画法。（4）初步掌握查阅螺栓紧固件有关标准的方法。4、实践提示：（1）用比例画法，画出螺栓连接的主视图及俯视图，其中主视图采用阶梯剖。（2）图纸用A4幅面，比例1：1，标注必要尺寸，并给出螺纹连接件标记第9页共30页第8页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共30页代号。（3）螺栓连接件标记代号的确定方法：a)螺纹规格确定：孔径=φ181.1d=18d≈16故...
