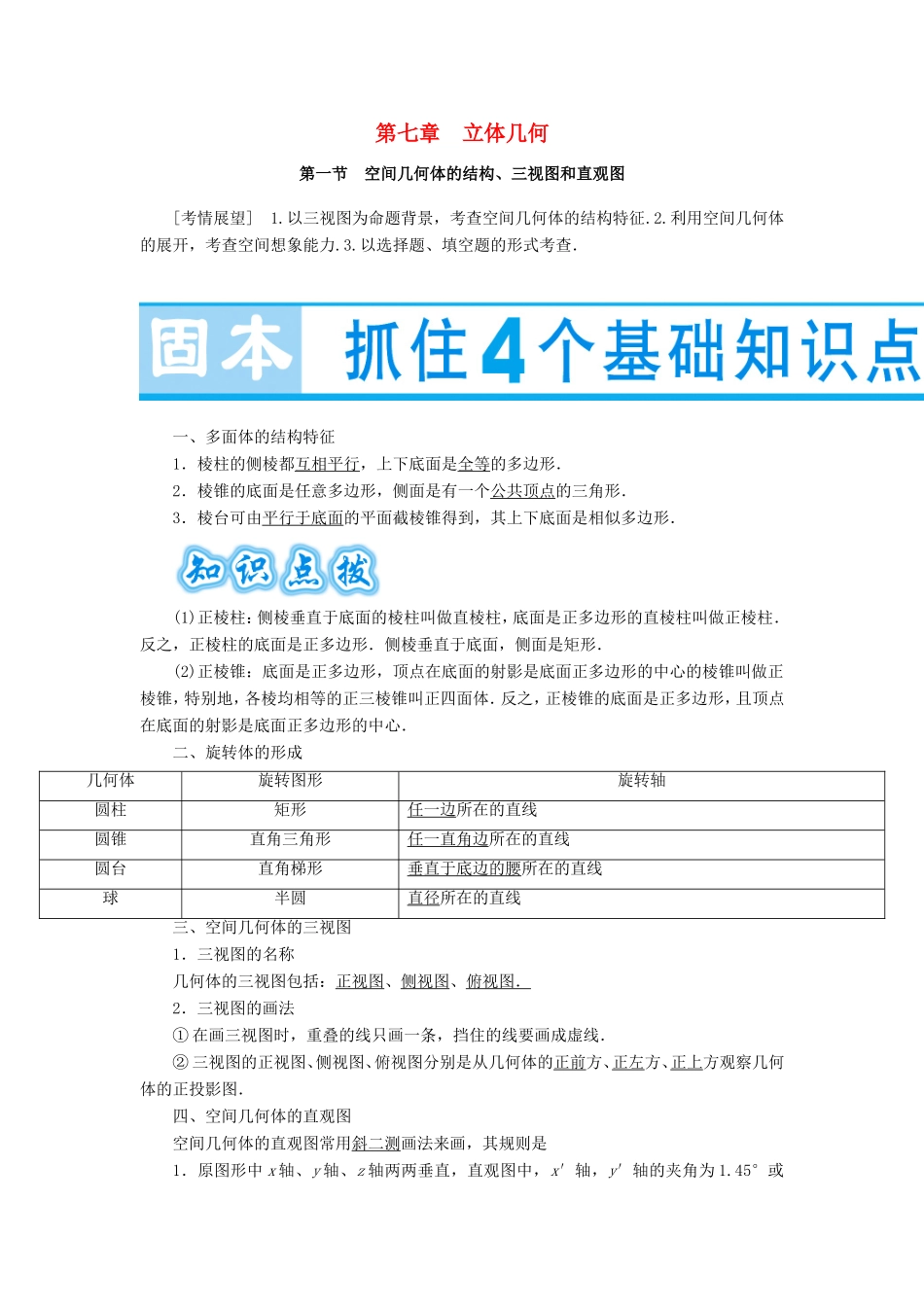

第七章立体几何第一节空间几何体的结构、三视图和直观图[考情展望]1.以三视图为命题背景，考查空间几何体的结构特征.2.利用空间几何体的展开，考查空间想象能力.3.以选择题、填空题的形式考查．一、多面体的结构特征1．棱柱的侧棱都互相平行，上下底面是全等的多边形．2．棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形．3．棱台可由平行于底面的平面截棱锥得到，其上下底面是相似多边形．(1)正棱柱：侧棱垂直于底面的棱柱叫做直棱柱，底面是正多边形的直棱柱叫做正棱柱．反之，正棱柱的底面是正多边形．侧棱垂直于底面，侧面是矩形．(2)正棱锥：底面是正多边形，顶点在底面的射影是底面正多边形的中心的棱锥叫做正棱锥，特别地，各棱均相等的正三棱锥叫正四面体．反之，正棱锥的底面是正多边形，且顶点在底面的射影是底面正多边形的中心．二、旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形任一直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、空间几何体的三视图1．三视图的名称几何体的三视图包括：正视图、侧视图、俯视图．2．三视图的画法①在画三视图时，重叠的线只画一条，挡住的线要画成虚线．②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体的正投影图．四、空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是1．原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴，y′轴的夹角为1.45°或135°，z′轴与x′轴和y′轴所在平面垂直．2．原图形中平行于坐标轴的线段，直观图中仍平行于坐标轴．平行于x轴和z轴的线段在直观图中保持原长度不变，平行于y轴的线段长度在直观图中长度为原来的一半．按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积的关系：S直观图＝S原图形，S原图形＝2S直观图．1．关于空间几何体的结构特征，下列说法不正确的是()A．棱柱的侧棱长都相等B．棱锥的侧棱长都相等C．三棱台的上、下底面是相似三角形D．有的棱台的侧棱长都相等【答案】B2．如图7－1－1，下列几何体各自的三视图中，有且仅有两个视图相同的是()图7－1－1A．①②B．②③C．②④D．③④【答案】C3．用斜二测画法画一个水平放置的平面图形的直观图为如图7－1－2所示的一个正方形，则原来的图形是()图7－1－2【答案】A4．若某几何体的三视图如图7－1－3所示，则这个几何体的直观图可以是()图7－1－3【答案】B5．(2013·四川高考)一个几何体的三视图如图7－1－4所示，则该几何体的直观图可以是()图7－1－4【答案】D6．(2013·湖南高考)已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为的矩形，则该正方体的正视图的面积等于()A.B．1C.D.【答案】D考向一[111]空间几何体的结构特征下列结论中正确的是()A．各个面都是三角形的几何体是三棱锥B．以三角形的一条边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫圆锥C．棱锥的侧棱长与底面多边形的边长相等，则该棱锥可能是六棱锥D．圆锥的顶点与底面圆周上的任一点的连线都是母线【答案】D规律方法11.关于空间几何体的结构特征辨析关键是紧扣各种空间几何体的概念，要善于通过举反例对概念进行辨析，即要说明一个命题是错误的，只需举一个反例即可．2．圆柱、圆锥、圆台的有关元素都集中在轴截面上，解题时要注意用好轴截面中各元素的关系．3．既然棱(圆)台是由棱(圆)锥定义的，所以在解决棱(圆)台问题时，要注意“还台为锥”的解题策略．考向二[112]几何体的三视图(1)(2014·湖北高考)在如图7－1－5所示的空间直角坐标系Oxyz中，一个四面体的顶点坐标分别是(0,0,2)，(2,2,0)，(1,2,1)，(2,2,2)．给出编号为①②③④的四个图，则该四面体的正视图和俯视图分别为()A．①和②B．③和①C．④和③D．④和②(2)(2014·课标全国卷Ⅰ)如图7－1－6，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱(3)(2014·北京高考)某三棱锥的三视图如图7－1－7所示，则该三棱锥最长棱的棱长为．图7－1－7【答案】(1)D(2)...
