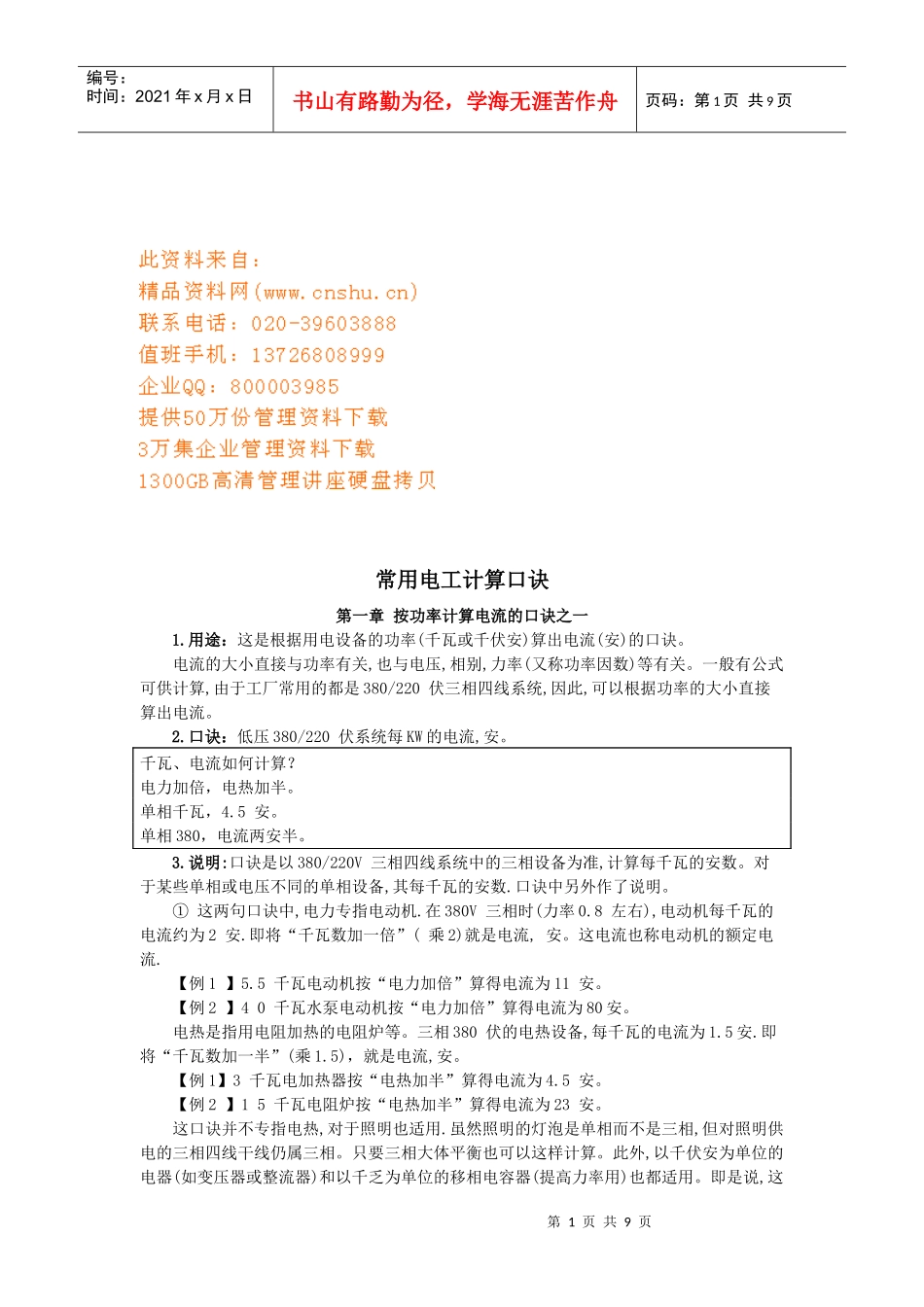

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。一般有公式可供计算,由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。2.口诀：低压380/220伏系统每KW的电流,安。千瓦、电流如何计算？电力加倍，电热加半。单相千瓦，4.5安。单相380，电流两安半。3.说明:口诀是以380/220V三相四线系统中的三相设备为准,计算每千瓦的安数。对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。①这两句口诀中,电力专指电动机.在380V三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将“千瓦数加一倍”(乘2)就是电流,安。这电流也称电动机的额定电流.【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。电热是指用电阻加热的电阻炉等。三相380伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。【例2】15千瓦电阻炉按“电热加半”算得电流为23安。这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可以这样计算。此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。即是说,这第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。【例1】12千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18安。【例2】30千伏安的整流器按“电热加半”算得电流为45安。(指380伏三相交流侧)【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧)。【例4】100千乏的移相电容器(380伏三相)按“电热加半”算得电流为150安。②在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220伏用电设备。这种设备的力率大多为1,因此,口诀便直接说明“单相(每)千瓦4.5安”。计算时,只要“将千瓦数乘4.5”就是电流,安。同上面一样,它适用于所有以千伏安为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220伏的直流。【例1】500伏安(0.5千伏安)的行灯变压器(220伏电源侧)按“单相(每)千瓦4.5安”算得电流为2.3安。【例2】1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安。对于电压更低的单相,口诀中没有提到。可以取220伏为标准,看电压降低多少,电流就反过来增大多少。比如36伏电压,以220伏为标准来说，它降低到1/6,电流就应增大到6倍,即每千瓦的电流为6×4.5=27安。比如36伏,60瓦的行灯每只电流为0.06×27=1.6安,5只便共有8安。③在380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两条相线上)。这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:“单相380,电流两安半”。它也包括以千伏安为单位的380伏单相设备。计算时,只要“将千瓦或千伏安数乘2.5就是电流,安。【例l】32千瓦钼丝电阻炉接单相380伏,按电流两安半算得电流为80安。【例2】2千伏安的行灯变压器,初级接单相380伏,按电流两安半算得电流为5安。【例3】21千伏安的交流电焊变压器,初级接单相380伏,按电流两安半算得电流为53安。注：1.按“电力加倍”计算电流，与电动机铭牌上的电流有的有些误差，一般千瓦数较大的，算得的电流比铭牌上的略大些，而千瓦数较小的，算得的电流则比铭牌上的略小些，此外，还有一些影响电流大小的因素，不过，作为估算，影响并不大。2.计算电流时，当电流达十多安或几十安心上，则不必算到小数点以后，可以四舍五入成整数。这样既简单又不影响实用，对于较小的电流也只要算到一位小数和即可。第...
