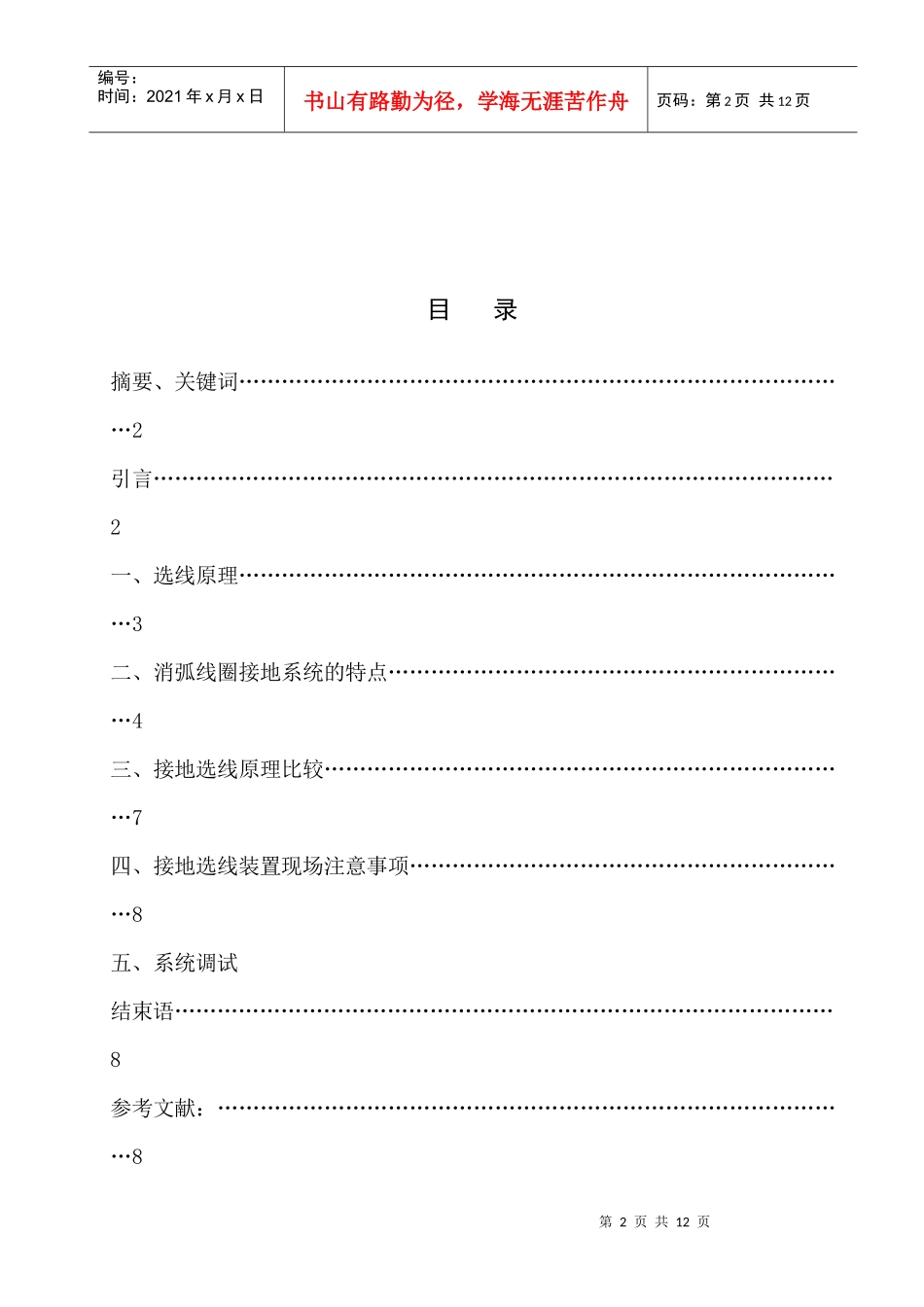

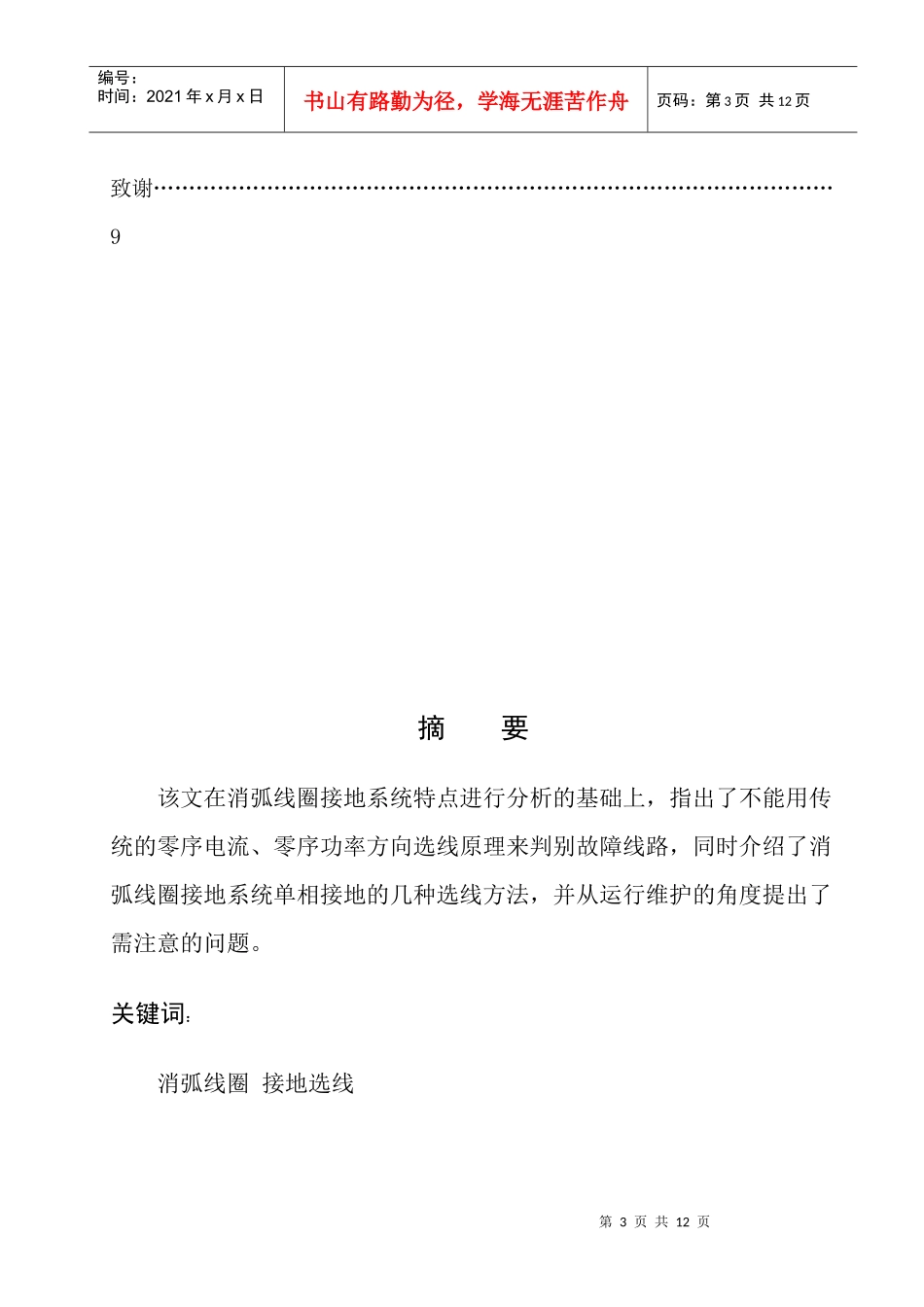

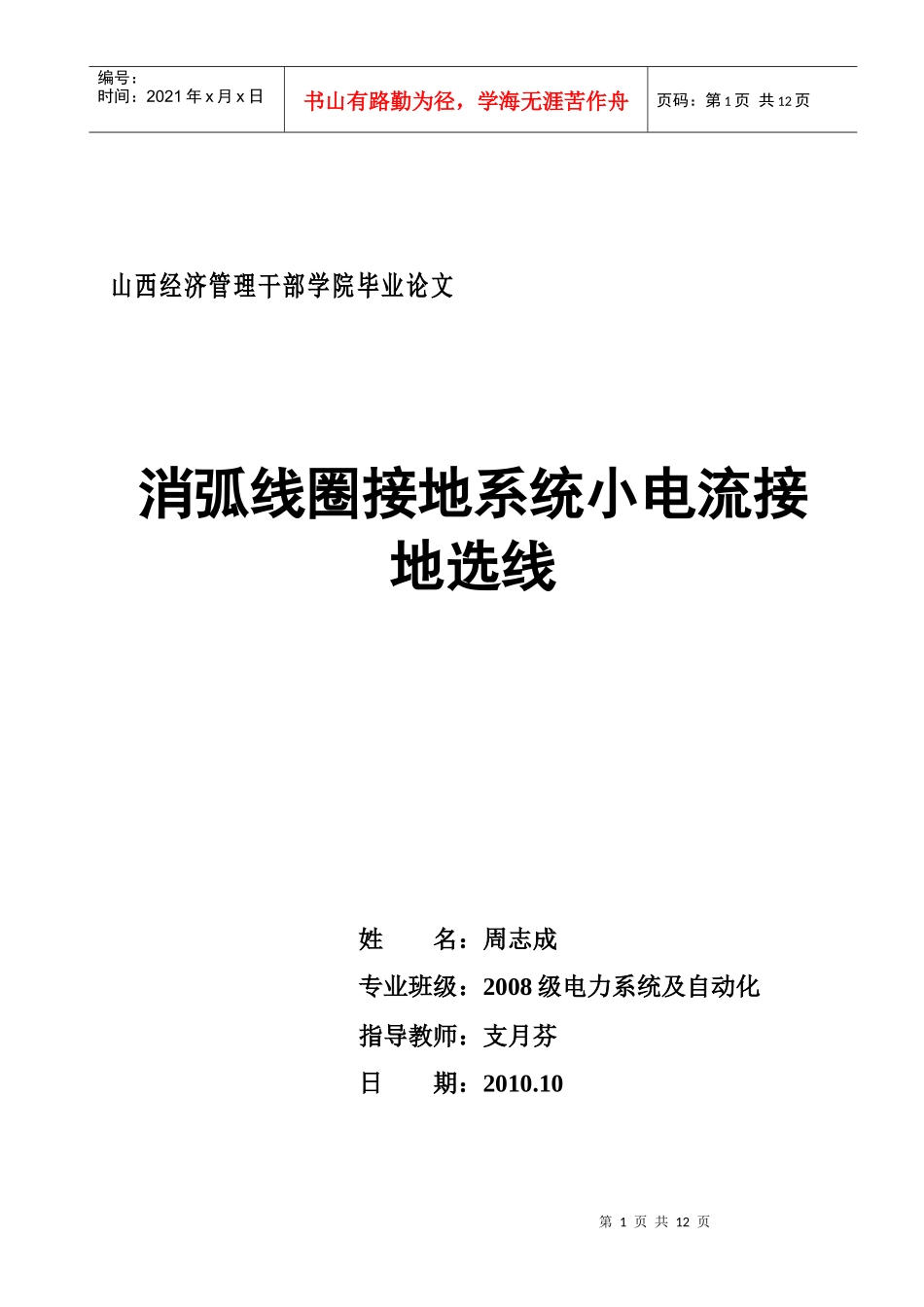

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页山西经济管理干部学院毕业论文消弧线圈接地系统小电流接地选线姓名：周志成专业班级：2008级电力系统及自动化指导教师：支月芬日期：2010.10第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页目录摘要、关键词……………………………………………………………………………2引言……………………………………………………………………………………2一、选线原理……………………………………………………………………………3二、消弧线圈接地系统的特点…………………………………………………………4三、接地选线原理比较…………………………………………………………………7四、接地选线装置现场注意事项………………………………………………………8五、系统调试结束语…………………………………………………………………………………8参考文献：………………………………………………………………………………8第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页致谢……………………………………………………………………………………9摘要该文在消弧线圈接地系统特点进行分析的基础上，指出了不能用传统的零序电流、零序功率方向选线原理来判别故障线路，同时介绍了消弧线圈接地系统单相接地的几种选线方法，并从运行维护的角度提出了需注意的问题。关键词：消弧线圈接地选线第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页引言随着配电网的发展，小电流接地系统运行的可靠性越来越受到重视，针对小电流接地系统的各种保护装置也得到飞速发展。目前，主要的保护装置都是由工控机和单片机实现的，而单片机在实现保护方面有体积小、成本低、安装方便、运行可靠等优点。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页消弧线圈接地系统小电流接地选线一、选线原理⑴绝缘监察装置。绝缘监察装置利用接于公用母线的三相五柱式电压互感器，其一次线圈均接成星形，附加二次线圈接成开口三角形。接成星形的二次线圈供给绝缘监察用的电压表、保护及测量仪表。接成开口三角形的二次线圈供给绝缘监察继电器。系统正常时，三相电压正常，三相电压之和为零，开口三角形的二次线圈电压为零，绝缘监察继电器不动作。当发生单相接地故障时，开口三角形的二次端出现零序电压，电压继电器动作，发出系统接地故障的预告信号。其优点是投资小，接线简单、操作及维护方便。其缺点是只发出系统接地的无选择预告信号，不能准确判断发生接地的故障线路，运行人员需要通过推拉分割电网的试验方法才能进一步判定故障线路，影响了非故障线路的连续供电。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页⑵零序电流原理。在中性点不接地的电网中发生单相接地故障时，非故障线路零序电流的大小等于本线路的接地电容电流。故障线路零序电流的大小等于所有非故障线路的零序电流之和，也就是所有非故障线路的接地电容电流之和。通常故障线路的零序电流比非故障线路零序电流大得多，利用这一原则，可以采用电流元件区分出接地故障线路。⑶零序功率原理。在中性点不接地的电网中发生单相接地故障时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°，故障线路的零序电流与非故障线路的零序电流相位相差180°。根据这一原则，可以利用零序方向元件区分出接地故障线路。二、消弧线圈接地系统的特点随着国民经济的不断发展，配网规模日渐扩大，电缆出线日渐增多，系统对地电容电流急剧增加，接地弧光不易自动熄灭，容易产生间隙弧光过电压，进而造成相间短路，使事故扩大。为了防止这种事故，电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》规定；3~10kV架空线路构成的系统和所有35kV、66kV电网，当单相接地故障电流大于10A时...
