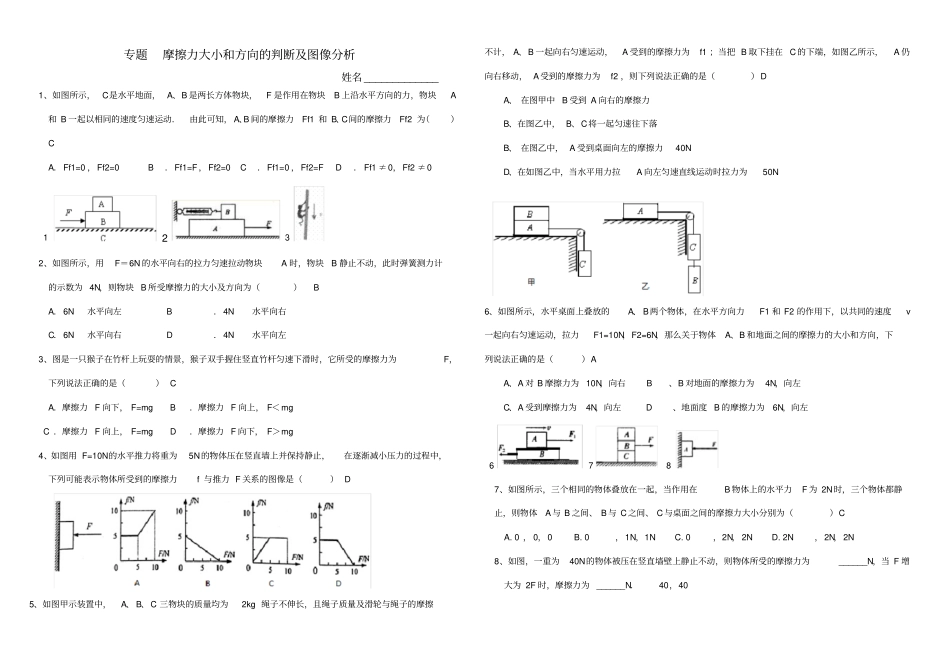

专题摩擦力大小和方向的判断及图像分析姓名_____________1、如图所示，C是水平地面，A、B是两长方体物块，F是作用在物块B上沿水平方向的力，物块A和B一起以相同的速度匀速运动．由此可知，A、B间的摩擦力Ff1和B、C间的摩擦力Ff2为（）CA．Ff1=0，Ff2=0B．Ff1=F，Ff2=0C．Ff1=0，Ff2=FD．Ff1≠0，Ff2≠01232、如图所示，用F＝6N的水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为4N，则物块B所受摩擦力的大小及方向为（）BA．6N水平向左B．4N水平向右C．6N水平向右D．4N水平向左3、图是一只猴子在竹杆上玩耍的情景，猴子双手握住竖直竹杆匀速下滑时，它所受的摩擦力为F，下列说法正确的是（）CA．摩擦力F向下，F=mgB．摩擦力F向上，F＜mgC．摩擦力F向上，F=mgD．摩擦力F向下，F＞mg4、如图用F=10N的水平推力将重为5N的物体压在竖直墙上并保持静止，在逐渐减小压力的过程中，下列可能表示物体所受到的摩擦力f与推力F关系的图像是（）D5、如图甲示装置中，A、B、C三物块的质量均为2kg绳子不伸长，且绳子质量及滑轮与绳子的摩擦不计，A、B一起向右匀速运动，A受到的摩擦力为f1；当把B取下挂在C的下端，如图乙所示，A仍向右移动，A受到的摩擦力为f2，则下列说法正确的是（）DA、在图甲中B受到A向右的摩擦力B、在图乙中，B、C将一起匀速往下落B、在图乙中，A受到桌面向左的摩擦力40ND、在如图乙中，当水平用力拉A向左匀速直线运动时拉力为50N6、如图所示，水平桌面上叠放的A、B两个物体，在水平方向力F1和F2的作用下，以共同的速度v一起向右匀速运动，拉力F1=10N，F2=6N，那么关于物体A、B和地面之间的摩擦力的大小和方向，下列说法正确的是（）AA、A对B摩擦力为10N，向右B、B对地面的摩擦力为4N，向左C、A受到摩擦力为4N，向左D、地面度B的摩擦力为6N，向左6787、如图所示，三个相同的物体叠放在一起，当作用在B物体上的水平力F为2N时，三个物体都静止，则物体A与B之间、B与C之间、C与桌面之间的摩擦力大小分别为（）CA.0，0，0B.0，1N，1NC.0，2N，2ND.2N，2N，2N8、如图，一重为40N的物体被压在竖直墙壁上静止不动，则物体所受的摩擦力为______N，当F增大为2F时，摩擦力为______N．40，409、如图甲所示，用一拉力传感器（能感应力大小的装置）水平向右拉一水平面上的木块，A端的拉力均匀增加，0-tl时间木块静止，木块运动后改变拉力，使木块t2后处于匀速直线运动状态．计算机对数据拟合处理后，得到如图乙所示拉力随时间变化图线，回答下列问题：（1）当用F=牛的水平拉力拉静止的木块时，木块所受摩擦力大小为______牛；若用F=牛的水平拉力拉木块，木块所受摩擦力大小为______牛．（2）（选做）如图丙所示，为研究滑动摩擦力Ff大小与接触面受到压力FN大小的关系，在重力为12牛的木块上每次增加1牛重的砝码，分别用水平拉力F使木块作匀速直线运动．实验测量数据如下木块对水平面压力FN（牛）1718192021水平拉力F（牛）根据表格数据，得出滑动摩擦力Ff大小与接触面受到压力FN大小的关系式为______．；Ff=10、一小组同学使用了如图所示装置测滑动摩擦力；将A、B叠放水平桌面上，分别用弹簧测力计去拉（B不会从A上方落下），当A被拉动时，弹簧测力计a示数为6N，b弹簧测力计示数为11N，则B受到的的滑动摩擦力为_____N，方向___________；物体A水平方向上受到的力有_______________________________________________________________________。6测力计b向右的拉力、B对A向左的摩擦力、地面对A向左的摩擦力101111、如图所示，重为500N的小明顺着图示装置匀速下滑．①小明沿此杆匀速下滑，沿杆下滑受到的摩擦力为f杆、再沿绳匀速下滑，受到的摩擦力为f绳，f绳______f杆（选填“>”、“=”、“<”）．②若小明沿杆匀速上爬，他受到的摩擦力的方向_________，摩擦力的大小等于________．=竖直向上500N12、如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。由图像可知当t＝1s时，物体受到的摩擦力为__________N，物体处于________状态（选填“静止”或“运动”）；t＝5s时，物体受到的摩擦...
