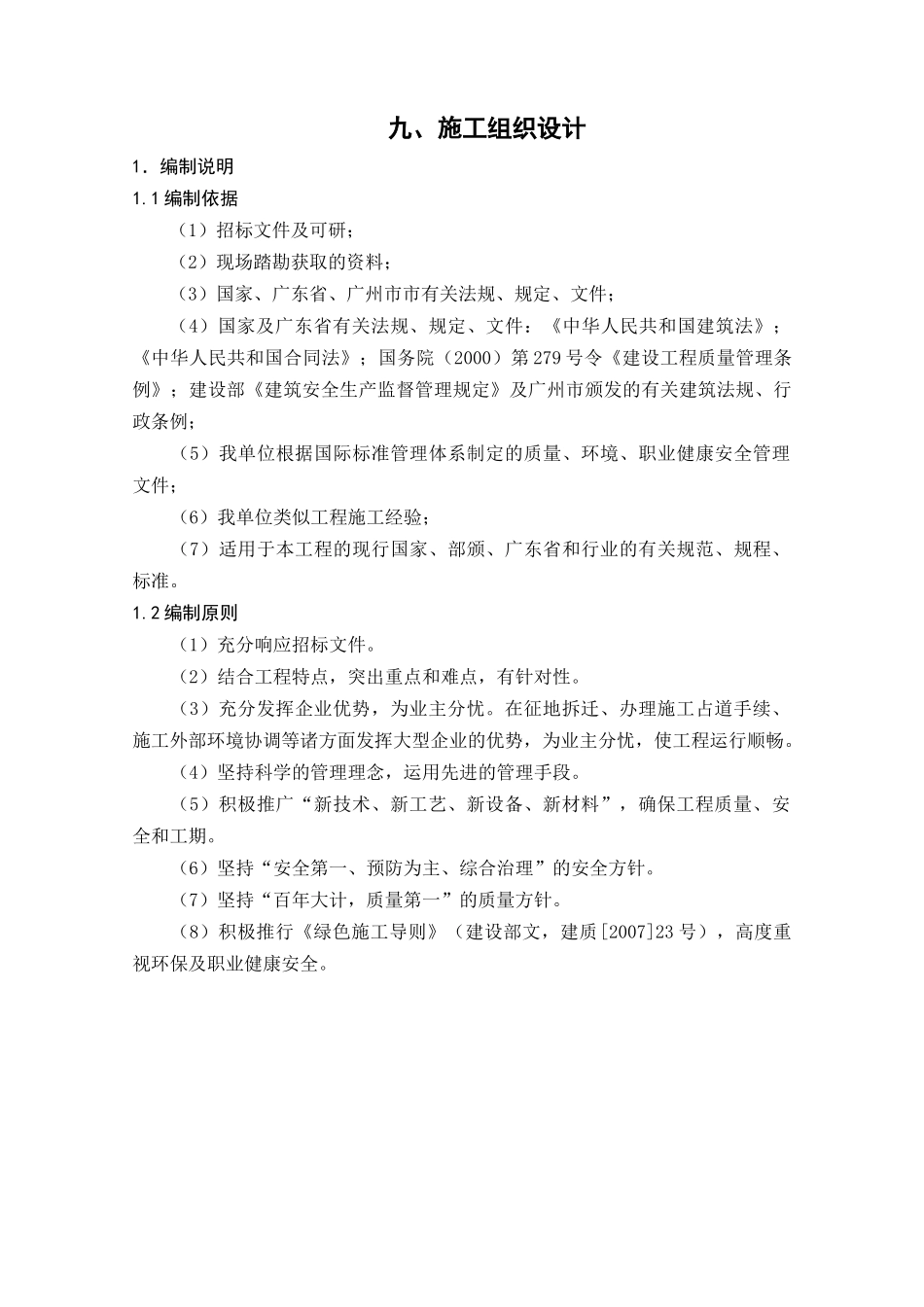

九、施工组织设计1．编制说明1.1编制依据（1）招标文件及可研；（2）现场踏勘获取的资料；（3）国家、广东省、广州市市有关法规、规定、文件；（4）国家及广东省有关法规、规定、文件：《中华人民共和国建筑法》；《中华人民共和国合同法》；国务院（2000）第279号令《建设工程质量管理条例》；建设部《建筑安全生产监督管理规定》及广州市颁发的有关建筑法规、行政条例；（5）我单位根据国际标准管理体系制定的质量、环境、职业健康安全管理文件；（6）我单位类似工程施工经验；（7）适用于本工程的现行国家、部颁、广东省和行业的有关规范、规程、标准。1.2编制原则（1）充分响应招标文件。（2）结合工程特点，突出重点和难点，有针对性。（3）充分发挥企业优势，为业主分忧。在征地拆迁、办理施工占道手续、施工外部环境协调等诸方面发挥大型企业的优势，为业主分忧，使工程运行顺畅。（4）坚持科学的管理理念，运用先进的管理手段。（5）积极推广“新技术、新工艺、新设备、新材料”，确保工程质量、安全和工期。（6）坚持“安全第一、预防为主、综合治理”的安全方针。（7）坚持“百年大计，质量第一”的质量方针。（8）积极推行《绿色施工导则》（建设部文，建质[2007]23号），高度重视环保及职业健康安全。2．工程概况2.1工程概述2.1.1工程内容本工程为西朗污水处理厂二期工程、一期提标改造工程，厂址位于花地大道南与花地河渔尾大桥交叉口东南角。二期工程污水处理规模为30万立方米/日、配套污泥浓缩脱水干化设施，采用全地埋式建设形式，污水处理采用MBR工艺。一期提标改造规模为20万立方米/日，采用V型滤池+接触消毒工艺。西朗污水处理厂二期工程工程内容包括：新建粗格栅及污水提升泵房、细格栅曝气沉砂池及精细格栅、生化池、MBR膜池及清洗间、接触消毒池、出水提升泵房、计量渠、排空泵房、污泥脱水与干化车间、鼓风机房、次氯酸钠加氯间及除磷加药间，门卫室、地面值班室、高压电房、机修仓库等。西朗污水厂一期提标改造工程内容包括：拆除现状臭气处理房、污泥脱水间、紫外消毒渠（含计量槽）及中水回泳池（房），新建提升泵房、V型滤池和反冲洗泵房、接触消毒池、加氯间及反冲洗泵房、电房等。2.1.2设计概述（1）建、构筑物设计概况地下主体结构：底板、外墙、顶板的防水混凝土强度等级为C35，抗渗等级为P8，中板混凝土强度等级为C30；二次填充砼强度等级为C25，垫层素砼强度等级为C15。其余涉水构筑物：采用普通混凝土，混凝土强度等级为C30，抗渗等级P6。地上部分结构：混凝土强度等级为C30。（2）砌体地下主体结构的填充墙强度等级采用MU25混凝土普通砖砌体，用M7.5水泥砂浆砌筑；综合楼，地面楼梯间及通风口等建构筑物的填充墙室外地面以下采用MU25混凝土砖砌体，用M10水泥砂浆砌筑，室外地面以上部位则采用A10加气混凝土砌块，用M7.5的水泥混合砂浆砌筑。（3）安装工程概况包括①各构筑物之间的工艺连接管道；②各构筑物工艺设备及工艺管道安装；③各建筑物内水电安装；④厂区污水管、雨水管、给水管及回用水管，采用开挖法施工；⑤电气安装（高压设备及电缆、低压设备及电缆、照明设备、接地装置安装、电气配管、电气配线、电缆井安装）。（4）总图概况总图工程包括：综合管线、厂区道路以及广场等。厂区进厂污水管、超越管、出厂尾水管主要采用焊接钢管，进厂污水管部分采用钢筋混凝土承插管；厂区给水管采用PE管；污水管线、雨水管线采用UPVC管。附属井室：大部分检查井设计为砖砌结构，部分为钢筋混凝土结构。厂区道路及广场采用沥青混凝土结构。2.2现场环境及水文地质2.2.1现场环境西朗厂项目所在地现状地块形状为不规则多边形：现状地块内有大量临时建筑，以及部分简易厂房；一、二期用地之间相隔200米左右的高压走廊，高压走廊内有4根220kv的高压线和6个高压线塔；裕安涌从地块的北侧蜿蜒而下，继而向西流入花地河；裕安涌与花地河连通处，设置有防潮闸。厂区周边主要道路有西侧的花地大道南极渔尾大桥及南侧现状路，地块周边交通方便。项目所在地地块东北角现状为机修商铺、水泥厂、仓储用地等，西朗污水厂二期征地红线范围11.3347hm2。因厂区地块仍...
