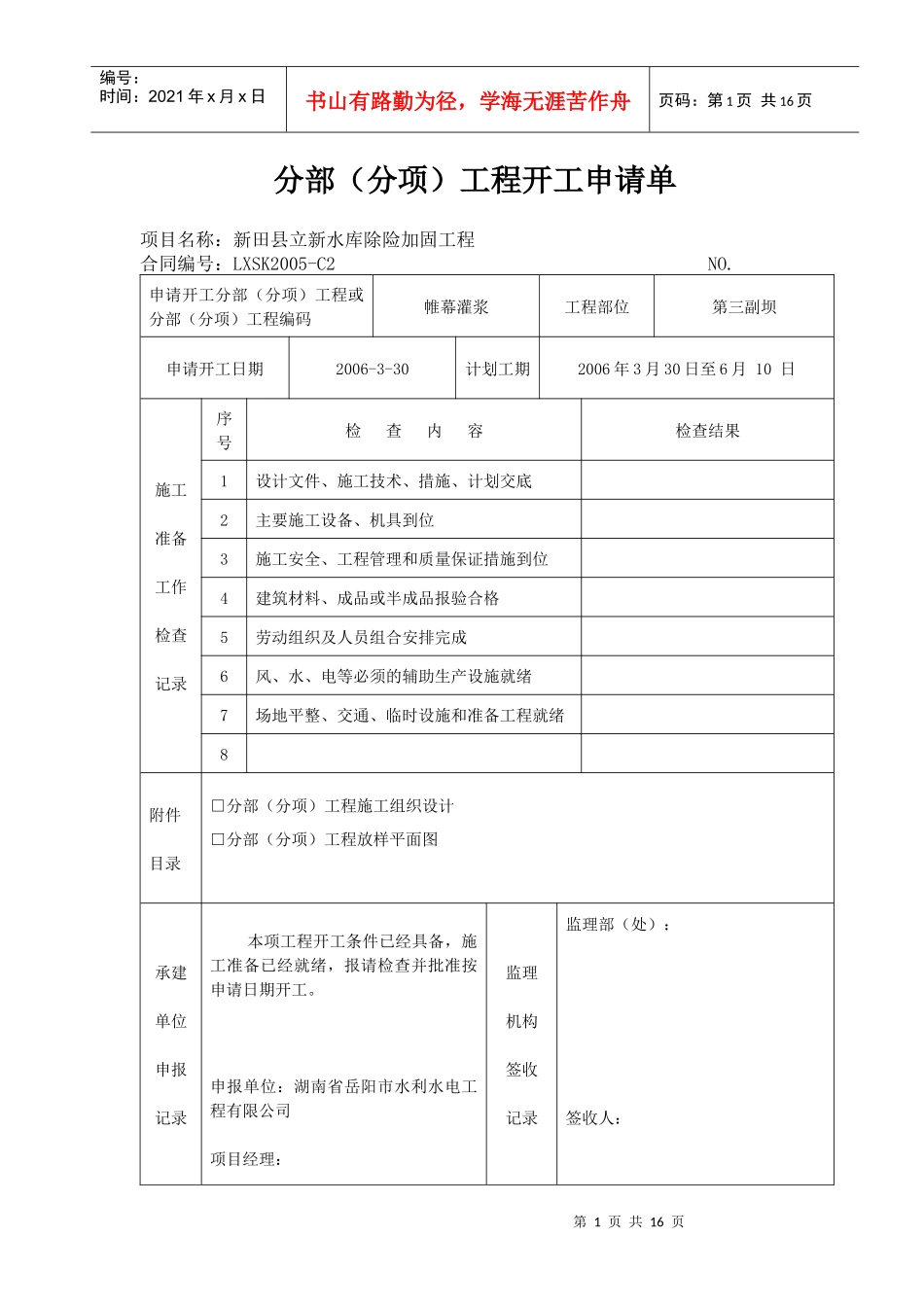

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页分部（分项）工程开工申请单项目名称：新田县立新水库除险加固工程合同编号：LXSK2005-C2NO.申请开工分部（分项）工程或分部（分项）工程编码帷幕灌浆工程部位第三副坝申请开工日期2006-3-30计划工期2006年3月30日至6月10日施工准备工作检查记录序号检查内容检查结果1设计文件、施工技术、措施、计划交底2主要施工设备、机具到位3施工安全、工程管理和质量保证措施到位4建筑材料、成品或半成品报验合格5劳动组织及人员组合安排完成6风、水、电等必须的辅助生产设施就绪7场地平整、交通、临时设施和准备工程就绪8附件目录□分部（分项）工程施工组织设计□分部（分项）工程放样平面图承建单位申报记录本项工程开工条件已经具备，施工准备已经就绪，报请检查并批准按申请日期开工。申报单位：湖南省岳阳市水利水电工程有限公司项目经理：监理机构签收记录监理部（处）：签收人：第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页日期：年月日日期：年月日说明：一式四份报监理部(处)，签收后返回申报单位两份。帷幕灌浆施工组织设计一、工程概述本次施工主要是对第三副坝坝基进行帷幕灌浆处理，桩号为0+170.75-0+271.25，全线长100.5米，共计布置68个帷幕灌浆孔。帷幕灌浆按设计为一排，位于坝内m高程处，距离大坝轴线m，按设计钻孔深入基岩再自上再下分段进行帷幕灌浆，三副坝段帷幕灌浆孔间距1.5m，分三序孔施工。帷幕灌浆共m。二、施工进度控制本次帷幕灌浆计划从2006年3月25日进场，2006年3月30日开工，2006年5月30日完工，共历时62天完成本分部工程的施工,见下图，平均日施工强度为m/天。施工进度计划横道图项目名称2006年3月4月5月6月下旬上旬中旬下旬上旬中旬下旬上旬准备工作帷幕灌浆现场验收、退场三、施工平面布置第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页为搞好施工，我标将制订科学、合理的施工方法，切合实际，真正服从于施工，对施工具有指导性。1、施工总平面布置原则(1)根据临时设施的布置需要,充分利用坝内平地。各钻孔、灌浆机械设备均合理布置在坝脚施工区。(2)施工布置既要有利于生产，易于施工管理，又要方便施工人员生活。(3)满足施工要求的前提下，尽量不占过少占临时用地。2、具体布置方案(1)临时施工道路：修筑临时道路作为运输材料、设备进场、人员进出的施工道路。(2)为满足施工要求，在坝内建水泥棚及器材仓库，便于材料和设备器材贮存堆放及施工值班，水泥棚存量在40吨。(3)灌浆技术部与施工人员生活租用当地民房。(4)工地施工用水直接从水库中抽取，生活用水与当地居民共同饮用。施工用电从业主指定的砖厂搭接电源，灌浆技术部管理人员配置手机联系，以更好地服务于工程。四、引用的技术标准和规范①《水工建筑物水泥灌浆施工技术规范》SL62-94；②《水利水电工程钻孔压水试验规程》SL25-92；③《水工砼试验规程》SD105-82；④《水利水电工程岩石试验规程》（试行）SDJ204-81；⑤《水利水电工程岩石试验规程》（补充部分）DL5006-92；第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页⑥《砼拌合用水标准》JGJ63-89。五、灌浆材料本次灌浆采用业主方指定的标号为425#（32.5R）的新田县南峰牌水泥，其各项指标均符合相关材料的质量标准，并附有生产厂家的质量说明书，每批材料的入库前均按规定进行检验验收，并将检验成果报监理工程师审批。①水泥灌浆用的水泥符合规定质量标准，施工中不使用受潮结块的水泥。②水灌浆用水直接从水库抽取使用。六、钻孔灌浆设备及人员安排①钻孔灌浆设备本次施工计划共投入岩石钻孔灌浆设备2台套。钻孔采用回转式钻机和金刚石钻头。灌浆塞具有良好的膨胀性能和耐压性能，在最大灌浆压力下均能封闭灌浆孔段，也易于安装和卸除。投入的主要机械设备详见下表。帷幕灌浆施工机械设备表序号设备名称设备型号数量(台套)备注1地质钻机XY-1002帷幕灌浆钻孔2潜水泵3kw2抽水3水泥制浆...
