广州石化110KV供电系统完善项目钢结构施工方案VIP免费

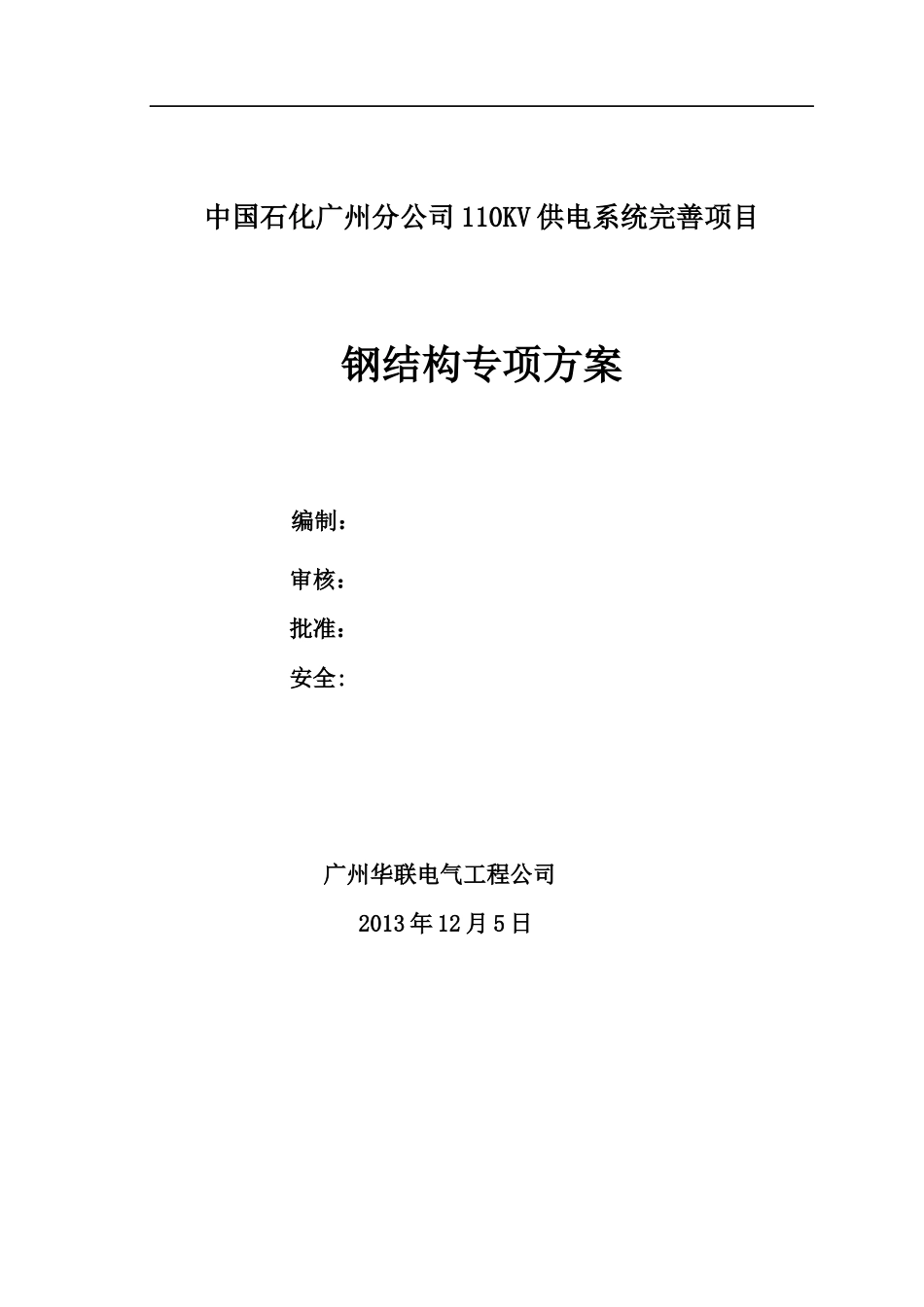

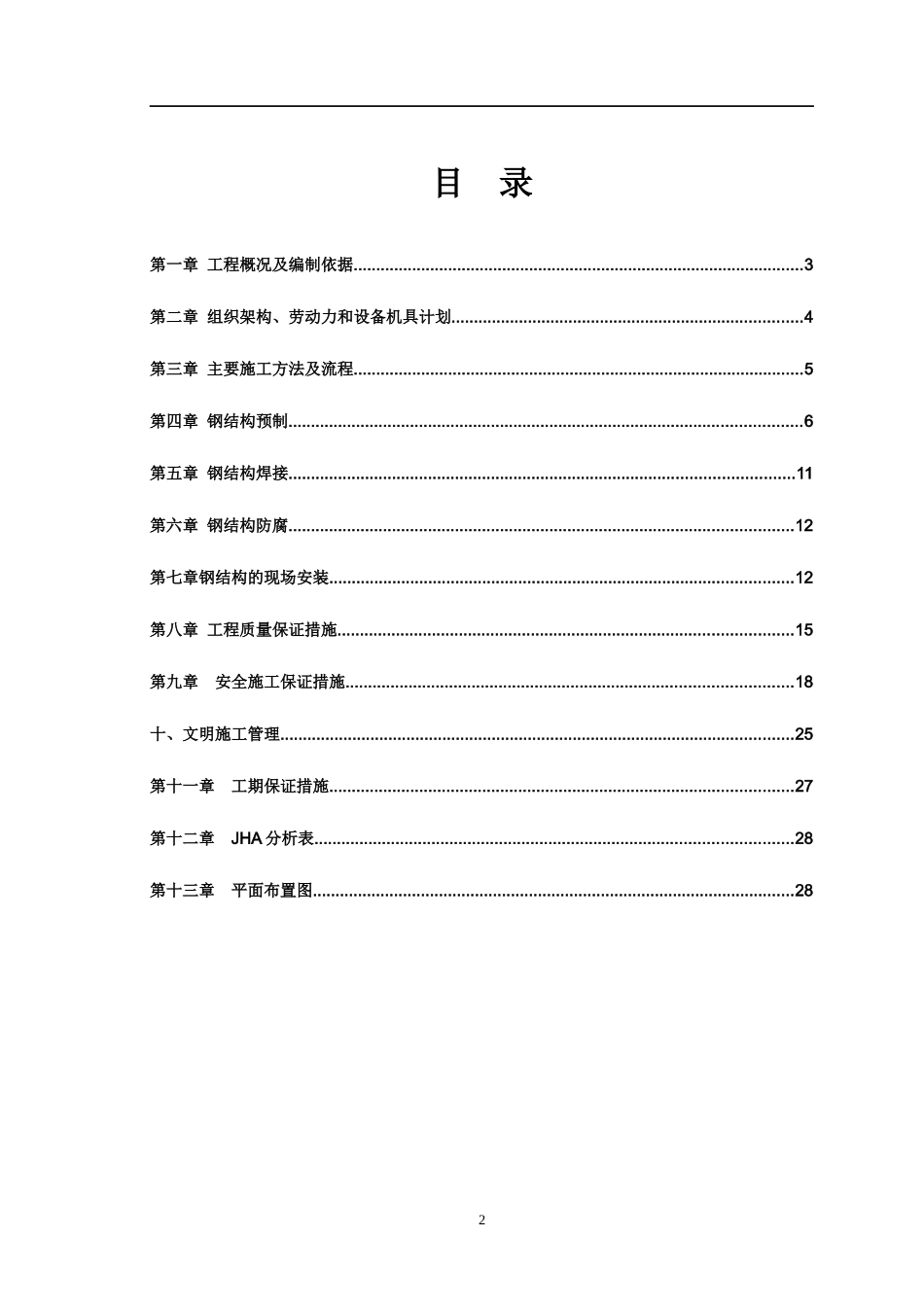

中国石化广州分公司110KV供电系统完善项目钢结构专项方案编制：审核：批准：安全:广州华联电气工程公司2013年12月5日目录第一章工程概况及编制依据....................................................................................................3第二章组织架构、劳动力和设备机具计划..............................................................................4第三章主要施工方法及流程....................................................................................................5第四章钢结构预制..................................................................................................................6第五章钢结构焊接................................................................................................................11第六章钢结构防腐................................................................................................................12第七章钢结构的现场安装.......................................................................................................12第八章工程质量保证措施.....................................................................................................15第九章安全施工保证措施...................................................................................................18十、文明施工管理..................................................................................................................25第十一章工期保证措施.......................................................................................................27第十二章JHA分析表..........................................................................................................28第十三章平面布置图...........................................................................................................282第一章工程概况及编制依据1.1工程概况1.1.1简述本工程为中国石油化工有限公司广州分公司110KV供电系统完善项目钢结构预制安装﹑电缆槽架钢结构约23.03t，本工程预制在场外，安装部分位于广州石化炼油厂区南横二路南侧。地面标高约14.5m。1.1.2.施工工期本工程要求在2013年12月18日将预制安装材料及预制好的部件进厂，组织预制组对及吊装，并于2013年12月31日前安装完工，验收完毕达到交安条件，实际开工日期从总监监发的开工日期为准。1.1.3.工程特点及重点所需做的防护措施本工程结构安装在土建混凝土柱子上方进行，进入动力事业部门口上部钢结构桁架安装考虑到不影响人员进出需预制完整体吊装，吊装用25t吊车。施工中重要的是：严格控制动火，一定要保护好现场的各种设施和花草树木。因上部有高压电缆为考虑安全除桁架外所有结构用吊杆、葫芦配合人工进行安装。由于工期较短，同时要占有路段施工，所以要加快施工进度，减小对厂区交通的影响。施工中应严格注意安全施工，确保施工人员、行人及车辆通行的安全。1.1.7.钢结构工作量清单序号名称位置钢结构量备注1支撑梁南横二路南侧20.12t2桁架进动力事业路口上方2.91t合计图量；23.03t1.2编制依据：1.2.1中石化洛阳设计院施工图纸。1.2.2中国石化广州分公司有关建筑工程安装文明施工规定和标准。1.2.4ISO9001质量保证体系标准文件，质量手册等技术指导性文件。1.2.5根据中国现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2011）3项目经理；孔越13922766086施工技术负责人；彭粤锋13922258901材料负责人；黄敬添13609020171质量负责人；阳海龙13922737130施工班组长；孔卫15017539320（2）《建筑钢结构焊接规程》（JGJ81-91）（4）《钢结构制作工艺规程》（DBJ08-216-95）（5）《石油化工钢结构施工及验收规范》（SH/T3507-2011）（6）《石油化工工程建设交工技术文件规定》SH3503—2007（7）《石油化工设备和管道涂...
