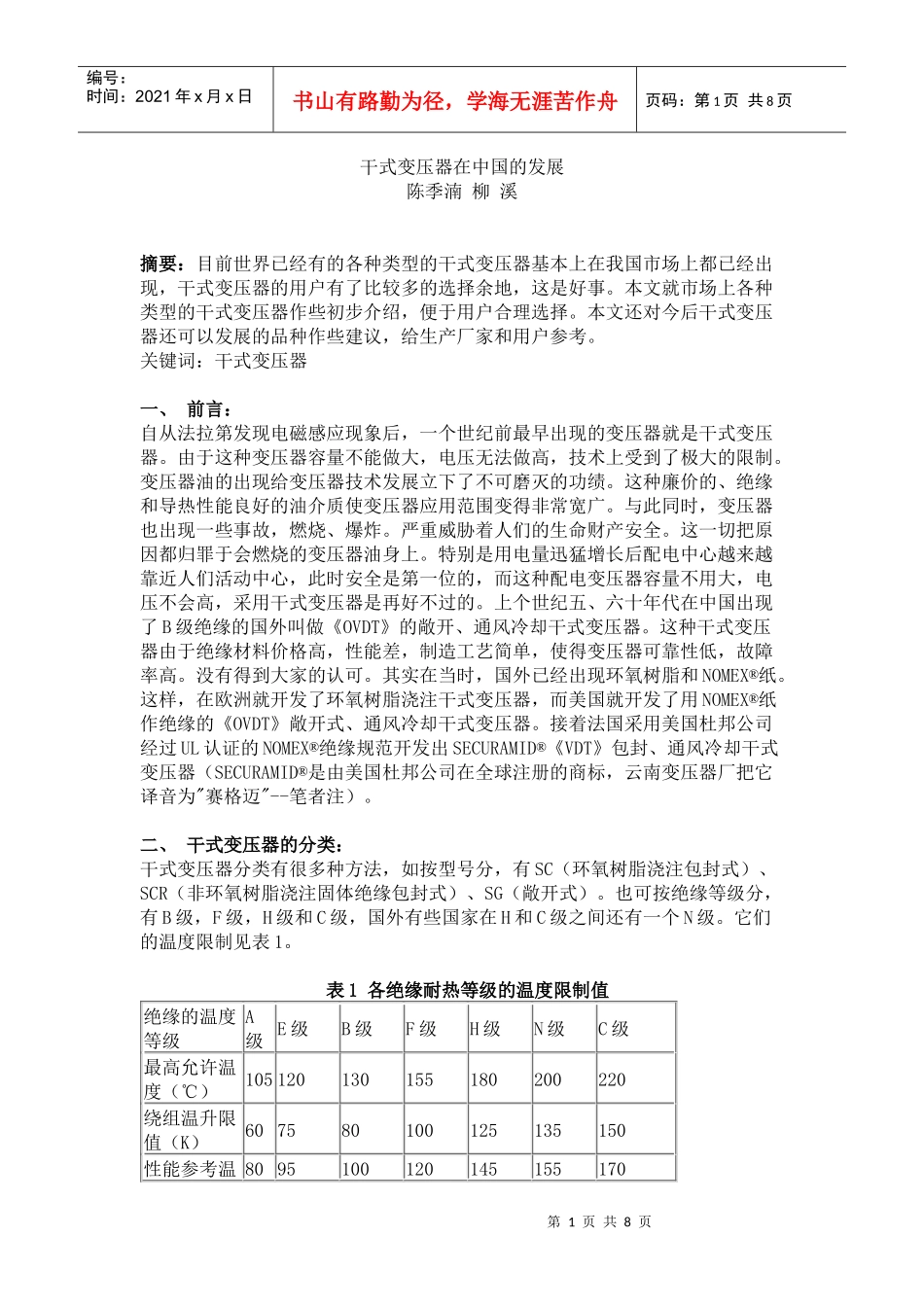

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页干式变压器在中国的发展陈季湳柳溪摘要：目前世界已经有的各种类型的干式变压器基本上在我国市场上都已经出现，干式变压器的用户有了比较多的选择余地，这是好事。本文就市场上各种类型的干式变压器作些初步介绍，便于用户合理选择。本文还对今后干式变压器还可以发展的品种作些建议，给生产厂家和用户参考。关键词：干式变压器一、前言：自从法拉第发现电磁感应现象后，一个世纪前最早出现的变压器就是干式变压器。由于这种变压器容量不能做大，电压无法做高，技术上受到了极大的限制。变压器油的出现给变压器技术发展立下了不可磨灭的功绩。这种廉价的、绝缘和导热性能良好的油介质使变压器应用范围变得非常宽广。与此同时，变压器也出现一些事故，燃烧、爆炸。严重威胁着人们的生命财产安全。这一切把原因都归罪于会燃烧的变压器油身上。特别是用电量迅猛增长后配电中心越来越靠近人们活动中心，此时安全是第一位的，而这种配电变压器容量不用大，电压不会高，采用干式变压器是再好不过的。上个世纪五、六十年代在中国出现了B级绝缘的国外叫做《OVDT》的敞开、通风冷却干式变压器。这种干式变压器由于绝缘材料价格高，性能差，制造工艺简单，使得变压器可靠性低，故障率高。没有得到大家的认可。其实在当时，国外已经出现环氧树脂和NOMEX®纸。这样，在欧洲就开发了环氧树脂浇注干式变压器，而美国就开发了用NOMEX®纸作绝缘的《OVDT》敞开式、通风冷却干式变压器。接着法国采用美国杜邦公司经过UL认证的NOMEX®绝缘规范开发出SECURAMID®《VDT》包封、通风冷却干式变压器（SECURAMID®是由美国杜邦公司在全球注册的商标，云南变压器厂把它译音为"赛格迈"--笔者注）。二、干式变压器的分类：干式变压器分类有很多种方法，如按型号分，有SC（环氧树脂浇注包封式）、SCR（非环氧树脂浇注固体绝缘包封式）、SG（敞开式）。也可按绝缘等级分，有B级，F级，H级和C级，国外有些国家在H和C级之间还有一个N级。它们的温度限制见表1。表1各绝缘耐热等级的温度限制值绝缘的温度等级A级E级B级F级H级N级C级最高允许温度（℃）105120130155180200220绕组温升限值（K）607580100125135150性能参考温8095100120145155170第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页度（℃）我们在这里按变压器所选用的绝缘材料来分类，分类见表2表2干式变压器分类分类SF6气体环氧树脂NOMEX®其他类真空浇注工艺缠绕工艺敞开式OVDT浸渍工艺包封式VDT涂层工艺厚绝缘有填料薄绝缘无填料有填料下面我们把这些变压器分别作些简单的介绍。1、SF6气体绝缘干式变压器：SF6变压器在日本应用比较广泛，而在我国则很少。它与其他干式变压器相比较最突出的优越性在于应用领域很广泛，这种变压器容量可以做到三相300MVA，电压可以做到单相500kV（都是由日本制造），同样它也可以制造10kV级配电变压器（早在1988年我国的广州高压电器厂、北京二变、常州变压器厂都开发过，其中北京二变曾经小批量生产）。而且它的结构设计和制造工艺与传统的油浸变压器有很多雷同之处。变压器制造厂不用很多的设备投入就可以去研究开发它了。当然它的缺陷也是很明显的，SF6气体在金属过热时会被分解出一种SF4的极毒物质，加上制造工艺不好，产生泄漏后对大气，对人们带来的后果不堪设想。因此，很多国内专家认为在制造工艺达不到一定水平时不应提倡在中国发展这种变压器。2、环氧树脂真空浇注变压器：（1）早在70年代上海和北京变压器厂相继开发出厚绝缘带石英粉填料的在真空状态浇注的环氧树脂包封干式变压器，从此干式变压器在我国正式成为批量供应的新一代产品，尽管由于当时它在材料上，制造工艺上存在一些问题而被后来的纯环氧树脂的薄绝缘技术所替代，但它毕竟为干式变压器开创了一个好的开端，推动了我国干式变压器技术的发展。（2）由于厚绝缘（6mm）难于解决开裂问题，正在人们对环氧树脂干式变压器技术产生怀疑时，顺德变压器厂成功地从德国引进不带石英填料的纯环氧树脂薄绝缘（1-3mm）技术，...
