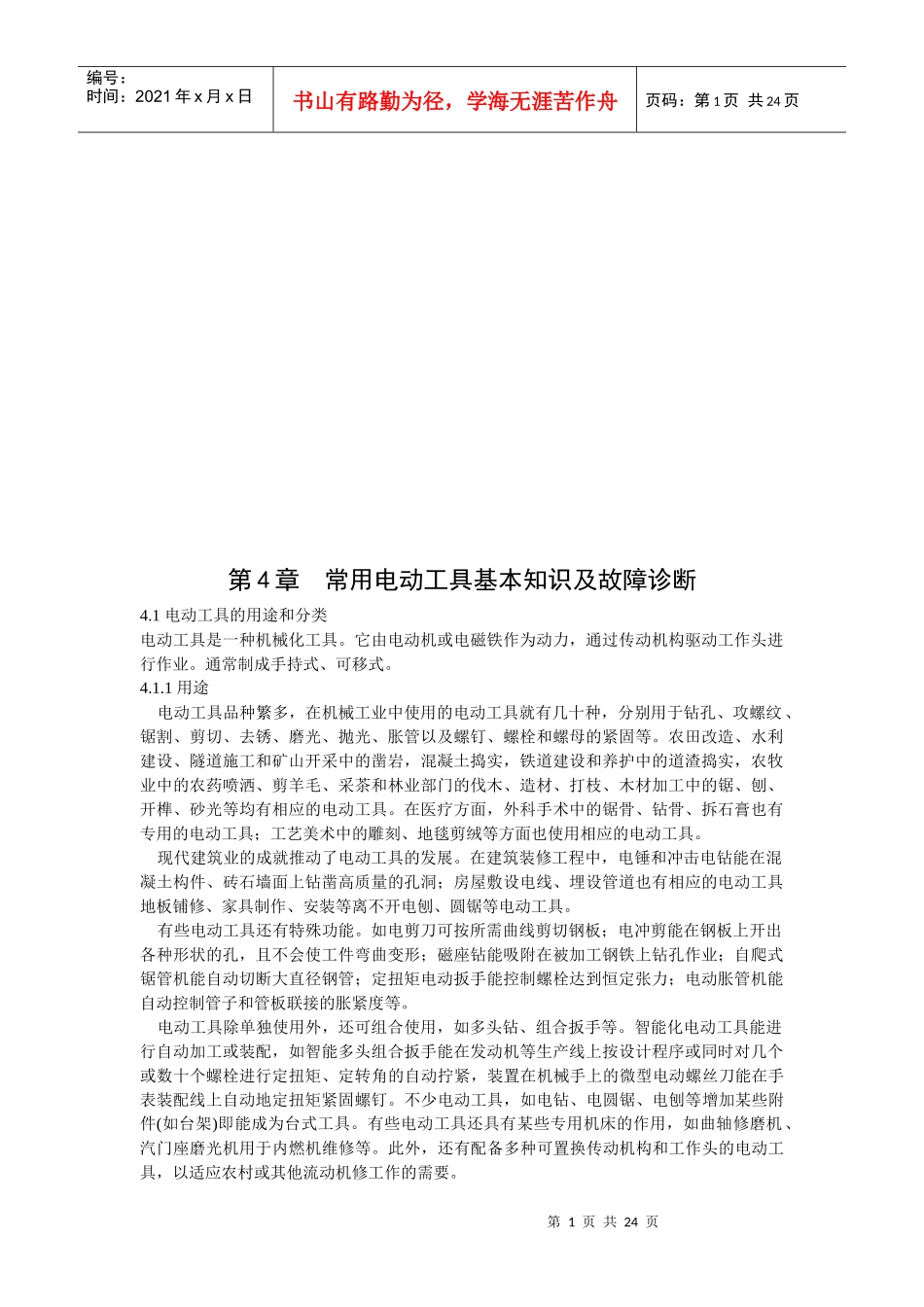

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页第4章常用电动工具基本知识及故障诊断4.1电动工具的用途和分类电动工具是一种机械化工具。它由电动机或电磁铁作为动力，通过传动机构驱动工作头进行作业。通常制成手持式、可移式。4.1.1用途电动工具品种繁多，在机械工业中使用的电动工具就有几十种，分别用于钻孔、攻螺纹、锯割、剪切、去锈、磨光、抛光、胀管以及螺钉、螺栓和螺母的紧固等。农田改造、水利建设、隧道施工和矿山开采中的凿岩，混凝土捣实，铁道建设和养护中的道渣捣实，农牧业中的农药喷洒、剪羊毛、采茶和林业部门的伐木、造材、打枝、木材加工中的锯、刨、开榫、砂光等均有相应的电动工具。在医疗方面，外科手术中的锯骨、钻骨、拆石膏也有专用的电动工具；工艺美术中的雕刻、地毯剪绒等方面也使用相应的电动工具。现代建筑业的成就推动了电动工具的发展。在建筑装修工程中，电锤和冲击电钻能在混凝土构件、砖石墙面上钻凿高质量的孔洞；房屋敷设电线、埋设管道也有相应的电动工具地板铺修、家具制作、安装等离不开电刨、圆锯等电动工具。有些电动工具还有特殊功能。如电剪刀可按所需曲线剪切钢板；电冲剪能在钢板上开出各种形状的孔，且不会使工件弯曲变形；磁座钻能吸附在被加工钢铁上钻孔作业；自爬式锯管机能自动切断大直径钢管；定扭矩电动扳手能控制螺栓达到恒定张力；电动胀管机能自动控制管子和管板联接的胀紧度等。电动工具除单独使用外，还可组合使用，如多头钻、组合扳手等。智能化电动工具能进行自动加工或装配，如智能多头组合扳手能在发动机等生产线上按设计程序或同时对几个或数十个螺栓进行定扭矩、定转角的自动拧紧，装置在机械手上的微型电动螺丝刀能在手表装配线上自动地定扭矩紧固螺钉。不少电动工具，如电钻、电圆锯、电刨等增加某些附件(如台架)即能成为台式工具。有些电动工具还具有某些专用机床的作用，如曲轴修磨机、汽门座磨光机用于内燃机维修等。此外，还有配备多种可置换传动机构和工作头的电动工具，以适应农村或其他流动机修工作的需要。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页4.1.2分类(1)电动工具的基本品种按用途分为：1)金属切削类电动工具。2)矿磨类电动工具。3)装配类电动工具。4)建筑、道路类电动工具。5)矿山类电动工具。6)铁道类电动工具。7)农牧、园艺类电动工具。8)林木加工类电动工具。9)其它用途类电动工具。各类电动工具的基本品种及其代号见表4-1。(2)电动工具按使用电源种类分为：1)单相串励电动工具。2)交直流两用电动工具。3)三相工频电动工具。4)三相中频电动工具。5)永磁式直流电动工具。各类电动工具使用电源类别的代号见表4—2。(3)电动工具按电气安全防护方法分为：工类电动工具。Ⅱ类电动工具oⅢ类电动工具。Ⅱ类电动工具在工具上都标志着醒目的“回”。上述三类电动工具各自的电气安全防护的原理，采用的方法见第5章。(4)电动工具按外壳防护的程度分为7级：IPXlIPX2IPX3IPX4IPX5IPX6IPX7“IP”是外壳防护的特征字母。一第一位数字是代表防固体异物进入外壳内部的程度；第二位数字是代表水进入外壳内部达到有害的程度。对电动工具的安全，国家采取强制的产品安全认证，实施“电动工具认证规则与程序"，由中国电工产品认证委员会颁发僦书、合格标志(即长城标志)。只有贴上长城标志的电动工具产品才能允许生产，产品才能在市场上销售，以保障电动工具使用者在操作电动工具进行作业加工时的人身安全。表4-1电动工具的分类、品种及代号第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页大类及代号品种及代号说明金属切削电动工具(J)电钻(2)钻孔用电动工具多速电钻钻孔用、并具有两挡以上速度的电钻角向电钻钻头与电动机轴线成固定角度的电钻万向电钻钻头与电动机轴线可成任意角度的电钻磁座钻(C)带有磁座架，可吸附在钢铁构件上钻孔的电钻电绞刀(A)对已加工的金属内孔进行刮削的电动工具电动刮刀(K)对已加工的金属表面进行刮削的电动工具(续)大类及代号品种...
