广州地铁信息中心机房升级设备采购项目招标_第3部分_用户需求书（DOC 48页）VIP免费

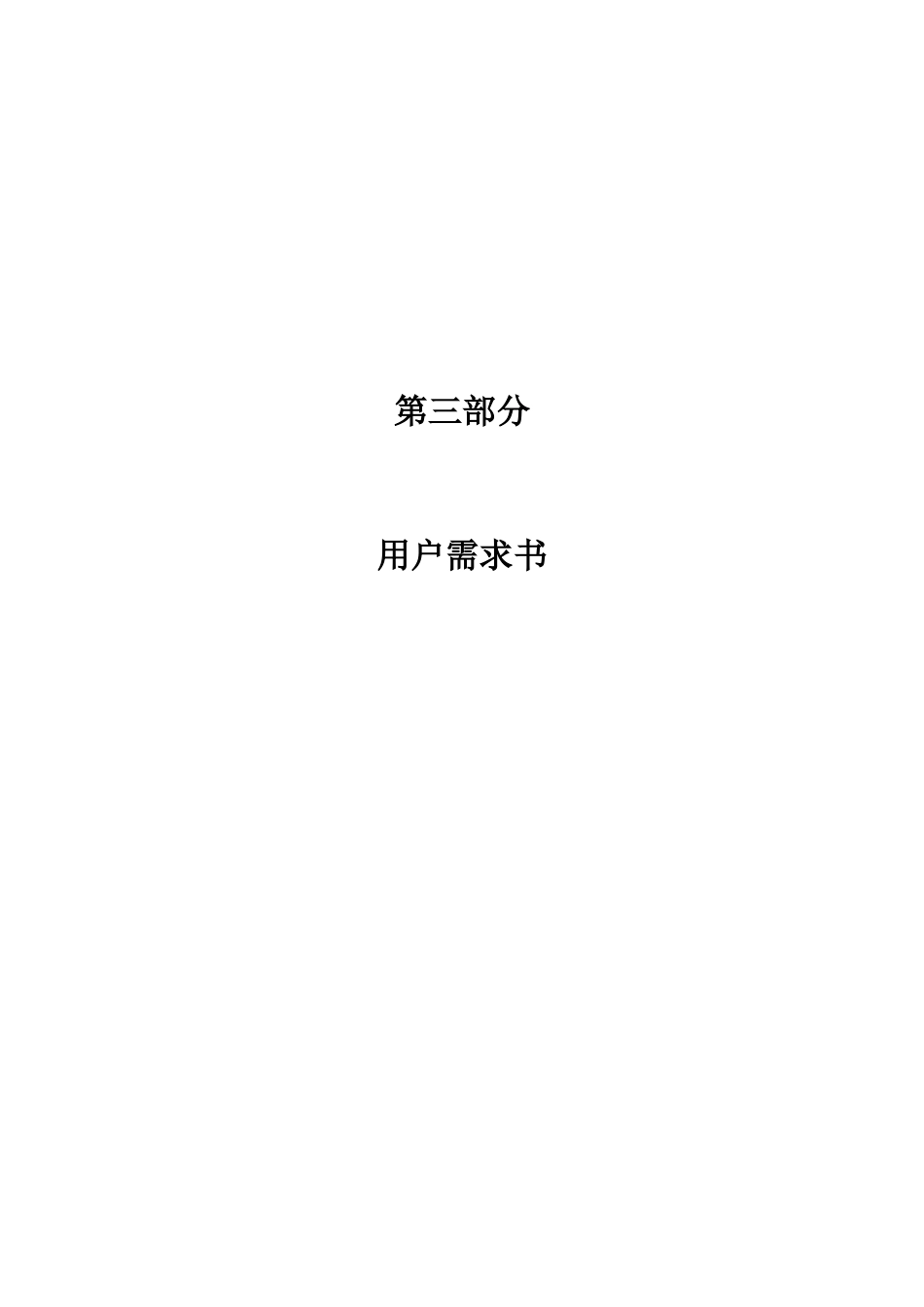

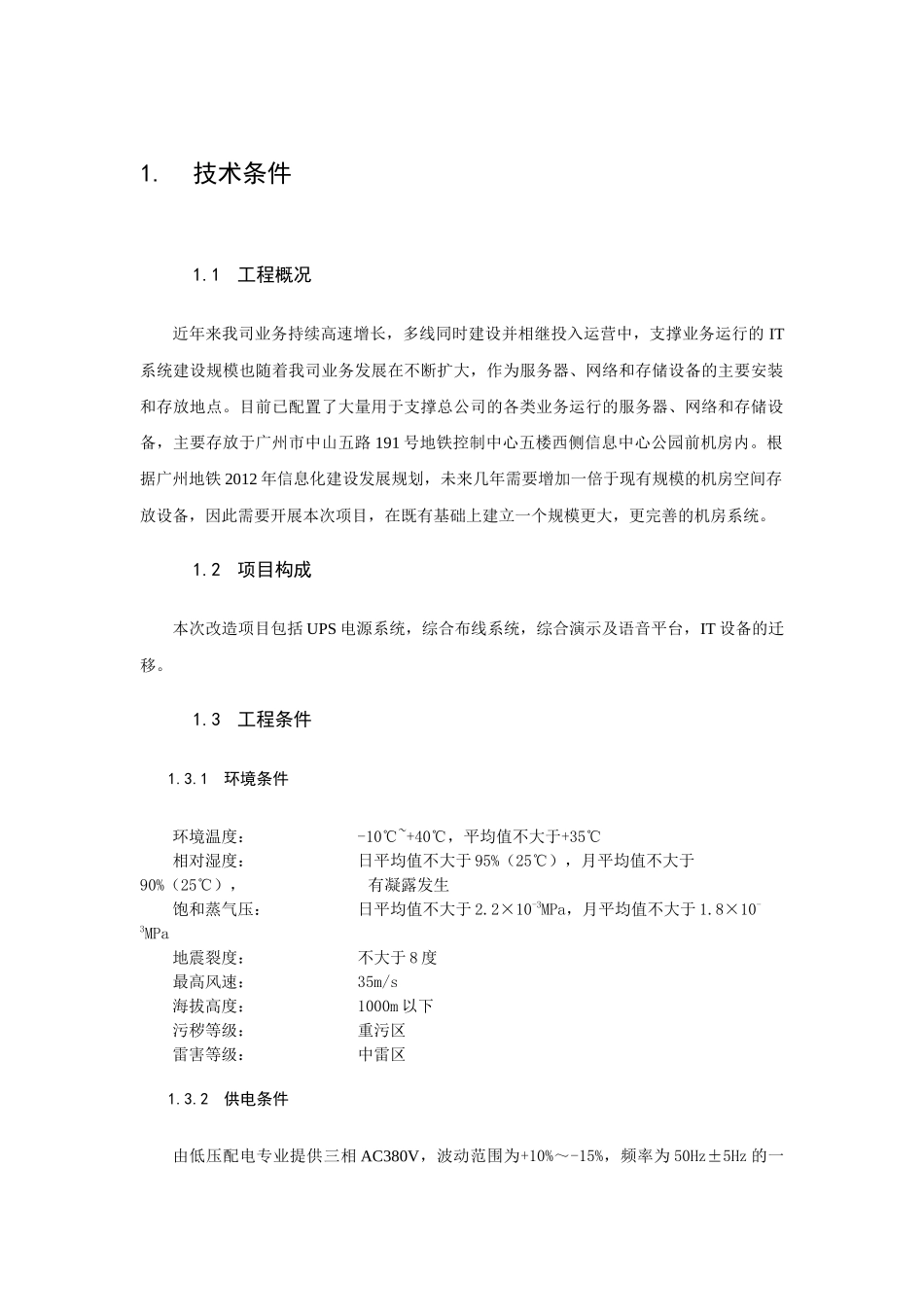

第三部分用户需求书1.技术条件1.1工程概况近年来我司业务持续高速增长，多线同时建设并相继投入运营中，支撑业务运行的IT系统建设规模也随着我司业务发展在不断扩大，作为服务器、网络和存储设备的主要安装和存放地点。目前已配置了大量用于支撑总公司的各类业务运行的服务器、网络和存储设备，主要存放于广州市中山五路191号地铁控制中心五楼西侧信息中心公园前机房内。根据广州地铁2012年信息化建设发展规划，未来几年需要增加一倍于现有规模的机房空间存放设备，因此需要开展本次项目，在既有基础上建立一个规模更大，更完善的机房系统。1.2项目构成本次改造项目包括UPS电源系统，综合布线系统，综合演示及语音平台，IT设备的迁移。1.3工程条件1.3.1环境条件环境温度：-10℃~+40℃，平均值不大于+35℃相对湿度：日平均值不大于95%（25℃），月平均值不大于90%（25℃），有凝露发生饱和蒸气压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa地震裂度：不大于8度最高风速：35m/s海拔高度：1000m以下污秽等级：重污区雷害等级：中雷区1.3.2供电条件由低压配电专业提供三相AC380V，波动范围为+10%～-15%，频率为50Hz±5Hz的一级负荷电源。1.3.3设备限高室内：小于2200mm；设备机房地面均布荷载：≤600Kg/㎡。1.4缩写说明1.5招标范围本次项目招标范围包括：1、UPS电源系统的供货和安装在双电源切换装置的进线端子排处，由此端子排以上设备的采购、敷设和安装均由公园前OCC改造工程的低压配电施工方负责；UPS电源系统设备间的连接线缆，由投标人负责采购、敷设和安装。在馈线智能配电柜的端子排处，由此端子排以下设备的采购、敷设和安装均由公园前OCC改造工程的低压配电施工方负责；本次招标的UPS电源系统的采购范围具体见附录1：电源系统图。2、综合演示及语音平台的供货和安装与IT设备的接口见附录2：综合演示及语音平台设计图。3、机房综合布线的供货和布设包括电话线，网络线的采购和敷设，以及语音信息点、网络信息点的供货和安装。综合布线系统和网络设备的接口，在网络设备柜配线架的外侧。具体内容见附录3：综合布线图。缩写词英文名称中文名称ISOInternationalStandardOrganization国际标准化组织ANSIAmericanNationalStandardInstitute美国国家标准委员会IECInternationalElectricianCommittee国际电工委员会IEEEInstituteofElectricalandElectronic电气与电子工程师协会ITU－RInternationalTelecomUnion—Radio国际电信联盟—无线ITU－TInternationalTelecomUnion—Telecom国际电信联盟—通信UPSUninterruptedPowerSystem不间断电源提供设备OCCOveralControlCenter地铁控制中心ATSAutomaticTransferSwitching双电源自动转换装置PDUPowerDistributionUnit电源分配单元,满足重要设备电源输入的要求ITInformationTechnology信息技术，包括计算机软硬件、通信设备软硬件和相关服务4、IT设备的拆除、搬迁及安装具体内容见附录4:IT设备迁移图5、相关服务项目管理；本次招标各系统的设计、供货、安装、调试、验收、开通、维护；质量保证与可靠性、可维修性等试验；承包商施工现场监理；施工临时设施的建造、停用、拆除、清场；提供业主方项目代表参与项目全过程管理所必需的工作条件；协助工程监理的所有相关工作；培训业主方运营和维护人员(包括提供所需的培训设施)；文档文件的准备和交付；所需的知识产权和技术转移；提供测试、验收所需的设施、工具、程序、软件和标准；质保期和潜在缺陷保证期的服务；提供所需的技术接口服务，足以实现包括但不限于下述目标：将新增的各种设备并入本系统的运行管理范围；将其他供货商提供的各种设备并入本系统的运行管理范围；为所有系统设备提供安全接地，防止受到或对于其他系统与设备的温度、湿度、震动、电磁等干扰；与业主指定的建筑、供电等其他承包商的相关接口处理；业主要求的其他服务。1.6采用标准和规范《地铁设计规范》（GB50157-2003）《通信用不间断电源——UPS》（YD/T1095-2000）《通信电源设备电磁兼容性限值及测量方法》（YD/T983-1998）《通信电源设备防...
