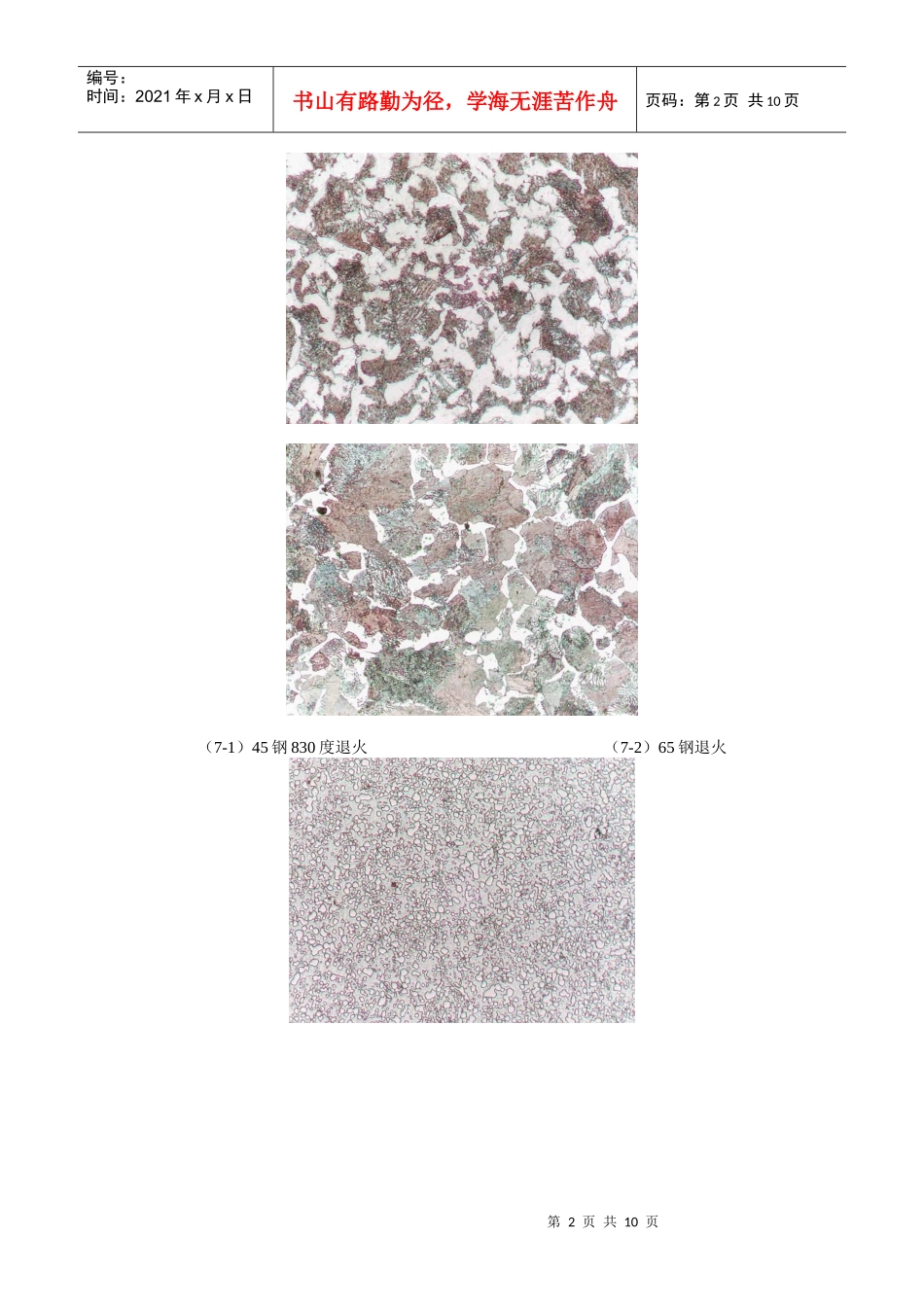

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页实验七常见固态相变组织观察（PhaseTransformationofSolids）实验学时：2实验类型：综合前修课程名称：《材料科学导论》适用专业：材料科学与工程一、实验目的⒈正确识别不同固态相变产生的组织的形貌，掌握其特点。⒉了解马氏体相变的可逆性。二、概述固态物质内部发生的组织结构变化称为固态相变。固态相变包括材料中相成分的变化、结构的变化和有序度的变化，固态相变是材料热处理的基础。热处理是利用材料在加热和冷却过程中发生的相变，改变内部的组织与结构，改善材料的性能，充分发挥材料的潜力共析转变、贝氏体转变、马氏体转变的组织形貌可以在光学显微镜下获得。到目前为止，钢仍然是应用最多的工程材料。为了使钢获得所需要的组织性能，充分发挥钢材的潜力，必须经过热处理。而大多数热处理工艺都要首先将钢加热到临界点温度以上形成奥氏体，然后再以一定的方式进行冷却。冷却的过程中，过冷奥氏体在不同的温度区间会发生不同的转变。对于共析钢，在A1~500℃区间发生珠光体转变（共析转变）；在550~Ms℃点区间发生贝氏体转变；在Ms点以下将发生马氏体转变。本次实验，以碳钢、低合金钢为例，介绍一些常见的固态相变的组织形貌。珠光体是铁素体（α）和渗碳体（Fe3C）的两相混合物。常见的珠光体形貌有两种：片状和粒状。图（7-1）是亚共析钢45钢的室温退火组织，由珠光体+先共析铁素体组成。图片中颜色暗黑的是珠光体区域。图（7-3）是过共析钢T12的球化处理组织，由粒状珠光体+颗粒状二次渗碳体组成，可以对应比较图（7-4）T12钢的室温退火组织，是由层片状珠光体+网状二次渗碳体组成。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（7-1）45钢830度退火（7-2）65钢退火第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（7-3）T12钢球化（7-4）T12钢退火非共析钢过冷奥氏体转变时，由于存在先共析转变，根据实际条件的影响，在组织形态上会获得魏氏组织。图（7-6）、（7-7）分别是20Cr、45钢的过热空冷后的室温组织，先共析铁素体呈现平行排列的“梳状”形貌，称为魏氏组织。图（7-7）是T12钢的过热空冷组织，退火态下呈现网状的二次渗碳体现在呈现细长针状，成一定角度交错分布。（7-5）20Cr钢1100度空冷（7-6）45钢1100度空冷第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页（7-7）T12钢-970℃风冷（7-8）65钢-860℃空冷（放置于铁板上）由于冷却条件的改变，一些转变被抑制。图（7-8）中的图片，是65钢的空冷组织，其先共析铁素体几乎消失迨尽，基本上是珠光体组织组成。这是发生了伪共析转变的结果此时的珠光体的成分已经不再是0.77%C，而是低于0.77%C。可以对比图（7-2），65钢室温退火组织分析。实际上，在图（7-5）、（7-6）中的珠光体，由于先共析组织的数量被抑制，伪共析转变的发生，其成分也低于0.77%C。而图（7-7）中珠光体的情况恰好相反。贝氏体是由过饱和铁素体和渗碳体两相组成的混合物，钢中贝氏体组织最常见的基本形态是上贝氏体和下贝氏体。在光学显微镜下，上贝氏体呈羽毛状，对于共析钢其形成温度约在550~350℃℃之间；下贝氏体呈黑针状，对于共析钢，其形成温度在350~240℃之间。根据奥氏体的成分和转变温度的不同，还可以见到粒状贝氏体、无碳贝氏体、柱状贝氏体和反常贝氏体等形貌的贝氏体组织。下面的图（7-9）至（7-12），以65Mn为例介绍下贝氏体、上贝氏体的形貌及出现转变的温度情况。图（7-13）表明，45钢在进行淬火冷却过程中，当冷却速度不足时，在组织中也会出现上贝氏体组织形貌。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（7-9）65Mn840度300度等温400秒（7-10）65Mn840度350度等温160秒第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页（7-11）65Mn840度400度等温25秒（7-12）65...
