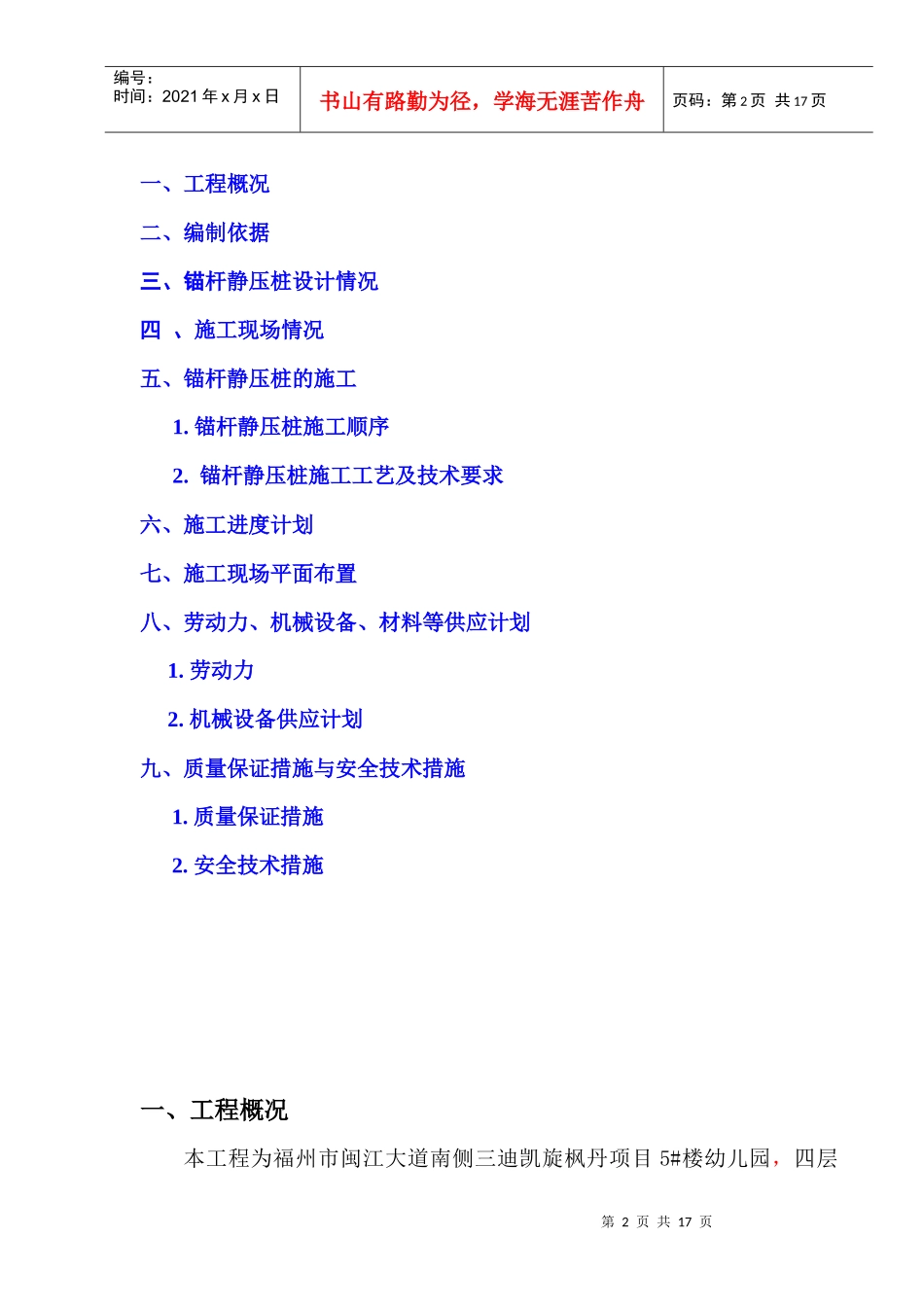

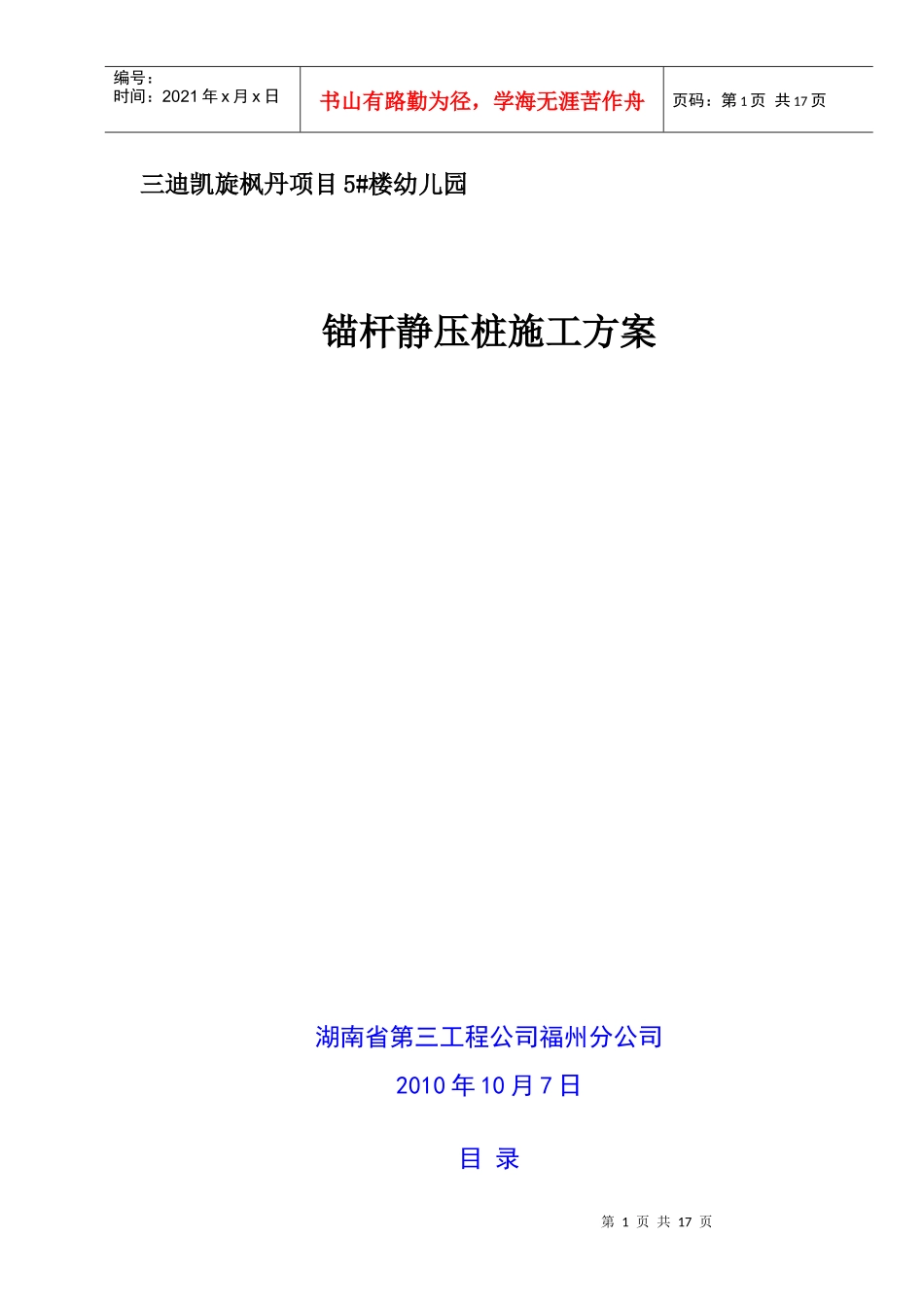

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页三迪凯旋枫丹项目5#楼幼儿园锚杆静压桩施工方案湖南省第三工程公司福州分公司2010年10月7日目录第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一、工程概况二、编制依据三、锚杆静压桩设计情况四、施工现场情况五、锚杆静压桩的施工1.锚杆静压桩施工顺序2.锚杆静压桩施工工艺及技术要求六、施工进度计划七、施工现场平面布置八、劳动力、机械设备、材料等供应计划1.劳动力2.机械设备供应计划九、质量保证措施与安全技术措施1.质量保证措施2.安全技术措施一、工程概况本工程为福州市闽江大道南侧三迪凯旋枫丹项目5#楼幼儿园，四层第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页框架结构。建筑面积为1486m2。本工程结构体系为框架结构，层高为3.30m，底层结构层高为5.8m。本工程基础型式为管桩加承台，管桩于2006年底已施工完毕，承台及上部结构于2010年开始施工，上部结构发生设计变更，于在设计上补设锚杆静压桩；建设单位：福州高佳房地产开发有限公司设计单位：福建泛亚建设设计有限公司监理单位：福建天正建设工程监理有限公司总承包施工单位：湖南省第三工程公司二、编制依据：本方案依据如下资料编制1）工程建设规范《地基础设计规范》DGJ08-11-1999；2）工程建设规范《地基处理技术规范》DGJ08-40-94；3）国家标准《工程测量规范》GB50026-93；4）、国家行业标准《建筑地基基础加固技术规范》JGJ123-20005）、设计图纸：6）、三迪凯旋枫丹《岩土工程勘察报告》三、锚杆静压桩设计：桩型采用福建省标图集“闽2004G108”中的ZHb30（300×300方型锚杆桩）；桩长10M，桩身砼C30，桩主筋4Φ14，锚杆为Φ32，持力层为第层中细砂层，单桩竖向承载力特征值为300KN，压桩力不小于600KN，桩第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页施工时由桩长和压桩力双控，压桩力为主，桩长为辅，桩孔遇钢筋处，应将承台梁钢筋绕开，预留桩位孔在承台梁施工时预留，锚杆在承台施工时预埋，上部结构施工到四层进行锚杆桩施工，锚杆桩制作施工（包括桩孔及桩身与承台的连接）及验收按国家有关技术规范和符合图集“闽2004G108”的要求。锚杆桩数共14根，其中两桩承台5个：×，×，×，×，×，四桩承台1个：×；四、现场情况：幼儿园四层混凝结构已施工完成，锚杆桩桩孔和锚杆已按设计要求在承台上预留，幼儿园承台面标高-2.50M(相当于罗零标高+5.0M),锚杆桩工10M,桩底罗零标高约-5.0M处,位于第层和第层土层区域；根据地勘报告：第层土质为杂填土，第层土质为粉质粘土，第层土为淤泥质土，第层为细中砂，第层为粉（砂）质粘土，第层为细中砂，第层土为淤泥质土。五、锚杆静压桩的施工1、施工顺序：总的施工先后顺序：×，×，×，×，×，×，四桩承台×上的桩按照对角线顺序施工；第一根为试验桩，压桩过程中,由建设单位、监理单位或设计单位要求随机选取两根桩进行静荷载试验。2.锚杆静压桩施工工艺锚杆静压桩施工工艺为：承台锚杆通过反力架用千斤顶将预制好的第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页桩逐节压入基础上预留出来的桩孔内，压桩至设计深度或达到设计压桩力后，即将桩与基础连接锚固，浇细石混凝土封桩，具体施工工艺流程详见下图：准备工作提前订制加工预制桩、采购材料安装压桩架压桩接桩记录压桩力与桩长压桩达到设计要求止拆除压桩架、砍桩或焊接桩头锚固钢筋配制早强微膨胀混凝土封桩2.1施工准备2.1.1材料及主要机具。预制钢筋混凝土桩：按设计要求提前一个月申请到预制厂预制,桩节长2米，并有出厂合格证。焊条：型号、性能必须符合设计要求和有关标准规定，用E4303牌号。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页型钢(接桩用)：材质、规格符合设计要求，角钢L63×6。钢筋及零星铁件：材质、规格符合设计要求。...
