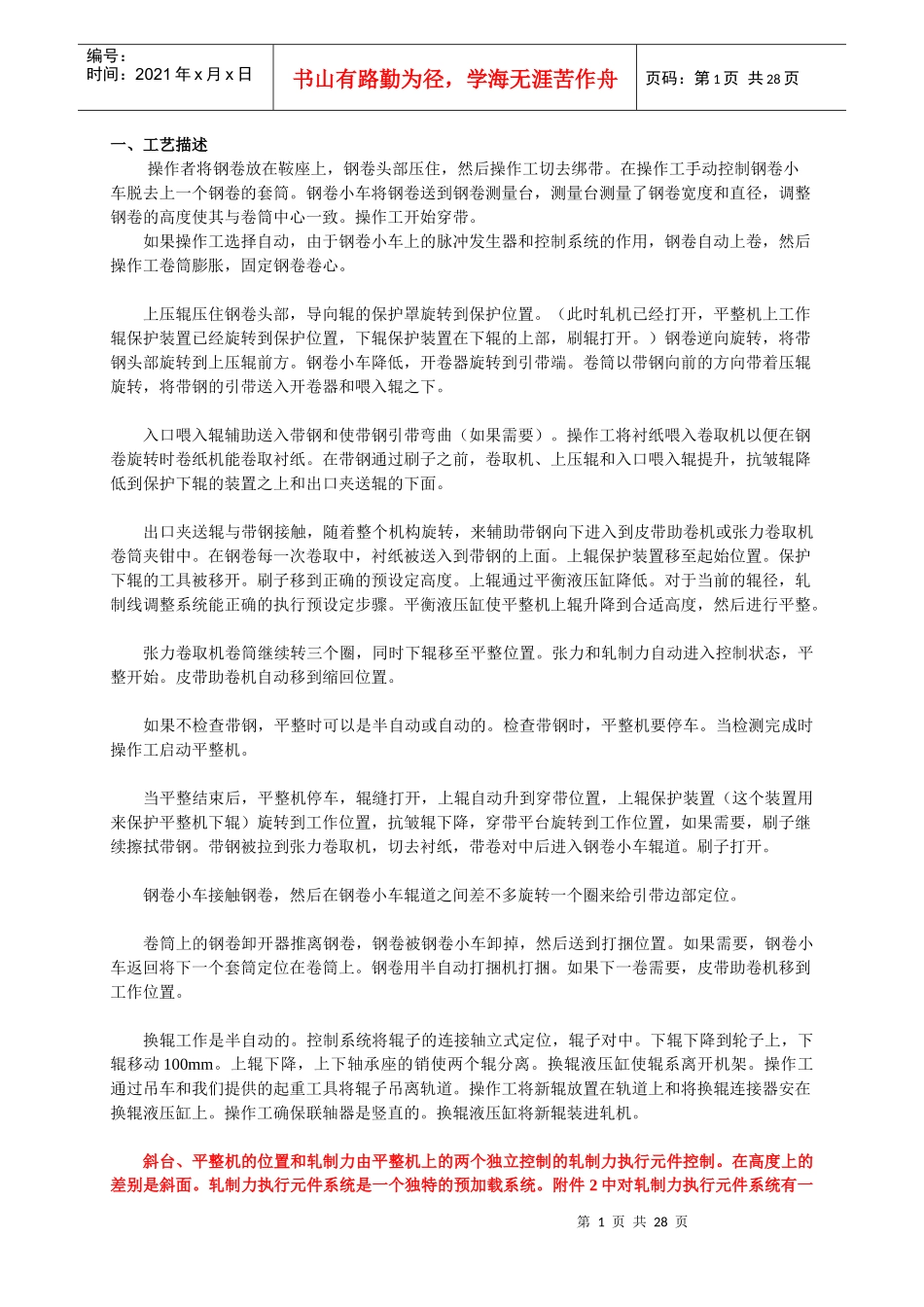

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页一、工艺描述操作者将钢卷放在鞍座上，钢卷头部压住，然后操作工切去绑带。在操作工手动控制钢卷小车脱去上一个钢卷的套筒。钢卷小车将钢卷送到钢卷测量台，测量台测量了钢卷宽度和直径，调整钢卷的高度使其与卷筒中心一致。操作工开始穿带。如果操作工选择自动，由于钢卷小车上的脉冲发生器和控制系统的作用，钢卷自动上卷，然后操作工卷筒膨胀，固定钢卷卷心。上压辊压住钢卷头部，导向辊的保护罩旋转到保护位置。（此时轧机已经打开，平整机上工作辊保护装置已经旋转到保护位置，下辊保护装置在下辊的上部，刷辊打开。）钢卷逆向旋转，将带钢头部旋转到上压辊前方。钢卷小车降低，开卷器旋转到引带端。卷筒以带钢向前的方向带着压辊旋转，将带钢的引带送入开卷器和喂入辊之下。入口喂入辊辅助送入带钢和使带钢引带弯曲（如果需要）。操作工将衬纸喂入卷取机以便在钢卷旋转时卷纸机能卷取衬纸。在带钢通过刷子之前，卷取机、上压辊和入口喂入辊提升，抗皱辊降低到保护下辊的装置之上和出口夹送辊的下面。出口夹送辊与带钢接触，随着整个机构旋转，来辅助带钢向下进入到皮带助卷机或张力卷取机卷筒夹钳中。在钢卷每一次卷取中，衬纸被送入到带钢的上面。上辊保护装置移至起始位置。保护下辊的工具被移开。刷子移到正确的预设定高度。上辊通过平衡液压缸降低。对于当前的辊径，轧制线调整系统能正确的执行预设定步骤。平衡液压缸使平整机上辊升降到合适高度，然后进行平整。张力卷取机卷筒继续转三个圈，同时下辊移至平整位置。张力和轧制力自动进入控制状态，平整开始。皮带助卷机自动移到缩回位置。如果不检查带钢，平整时可以是半自动或自动的。检查带钢时，平整机要停车。当检测完成时操作工启动平整机。当平整结束后，平整机停车，辊缝打开，上辊自动升到穿带位置，上辊保护装置（这个装置用来保护平整机下辊）旋转到工作位置，抗皱辊下降，穿带平台旋转到工作位置，如果需要，刷子继续擦拭带钢。带钢被拉到张力卷取机，切去衬纸，带卷对中后进入钢卷小车辊道。刷子打开。钢卷小车接触钢卷，然后在钢卷小车辊道之间差不多旋转一个圈来给引带边部定位。卷筒上的钢卷卸开器推离钢卷，钢卷被钢卷小车卸掉，然后送到打捆位置。如果需要，钢卷小车返回将下一个套筒定位在卷筒上。钢卷用半自动打捆机打捆。如果下一卷需要，皮带助卷机移到工作位置。换辊工作是半自动的。控制系统将辊子的连接轴立式定位，辊子对中。下辊下降到轮子上，下辊移动100mm。上辊下降，上下轴承座的销使两个辊分离。换辊液压缸使辊系离开机架。操作工通过吊车和我们提供的起重工具将辊子吊离轨道。操作工将新辊放置在轨道上和将换辊连接器安在换辊液压缸上。操作工确保联轴器是竖直的。换辊液压缸将新辊装进轧机。斜台、平整机的位置和轧制力由平整机上的两个独立控制的轧制力执行元件控制。在高度上的差别是斜面。轧制力执行元件系统是一个独特的预加载系统。附件2中对轧制力执行元件系统有一第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页个完整地描述。电气说明书中对延伸控制有描述。通过轧辊弯曲液压缸迫使辊子中心离辊子端部更近来获得正弯辊。负弯辊是相反的。操作工通过按一个按钮来增大或减小辊子弯曲度。如果购买了板型测量装置，控制系统自动调整弯曲度。二、平整机设备平整机入口侧设备第1项：入口钢卷存放鞍座第2项：入口卷取机钢卷小车第3项：入口套筒存放台第4项：入口钢卷测量装置第5.1项：入口卷取机第5.2项：入口卷取机的上压辊第6项：入口卷取机的卷纸机第7项：入口纸卷悬臂吊车第8项：入口卷取机的外伸轴承支架第9项：钢卷开卷器第10.1项：入口导向辊第10.2项：入口喂入辊装置第11项：刷子和除尘装置第12项：平整机入口导卫和抗皱辊平整机设备第13.1项：平整机机架第13.2项：平整机盖第13.3项：辊系第13.4项：平整机主传动第13.5项：平整机辅助传动第13.6项：平整机传动轴第13.7项：传动轴支撑件第13.8项：轧制线调整系统第13.9项：轧制力执行...
