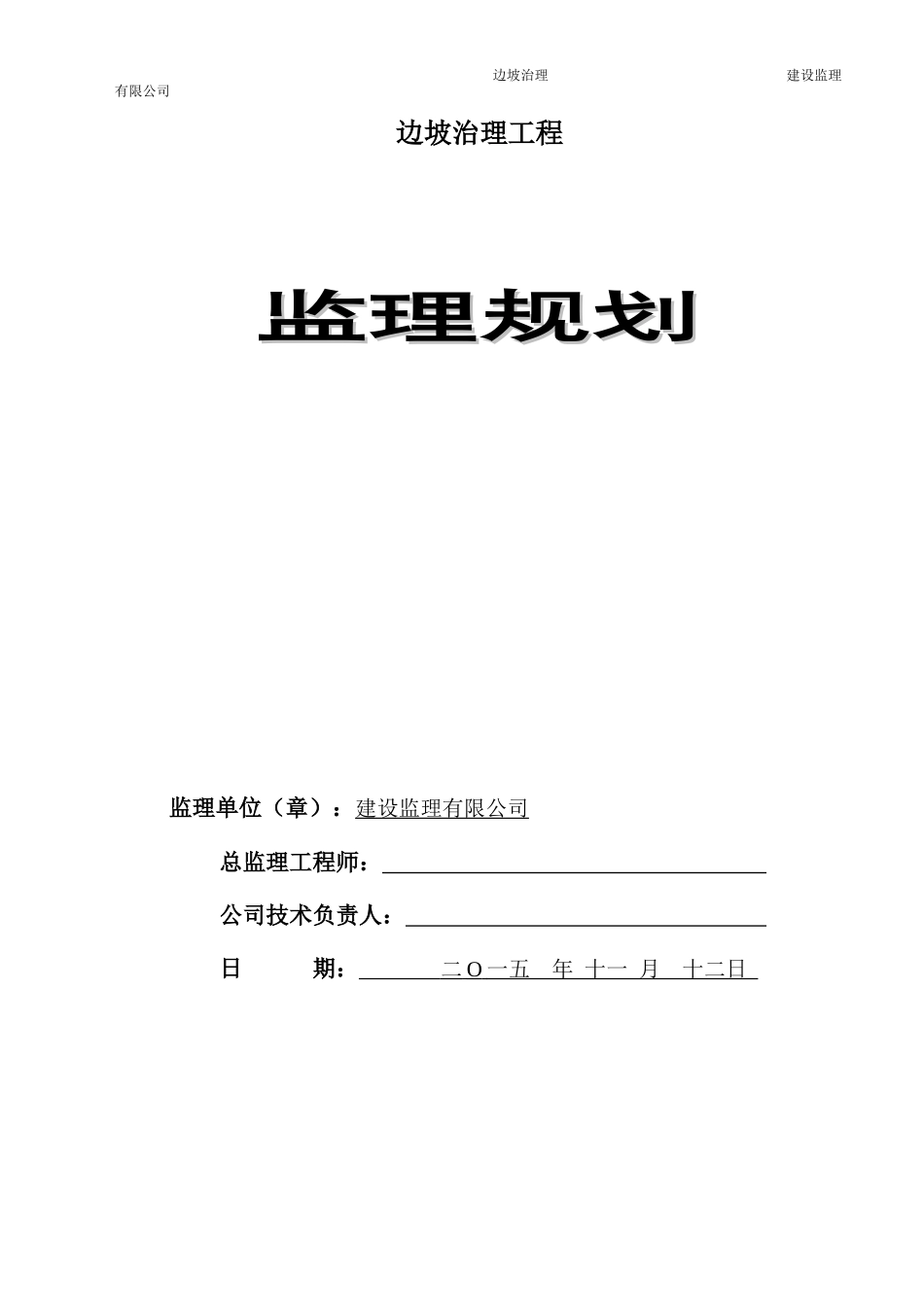

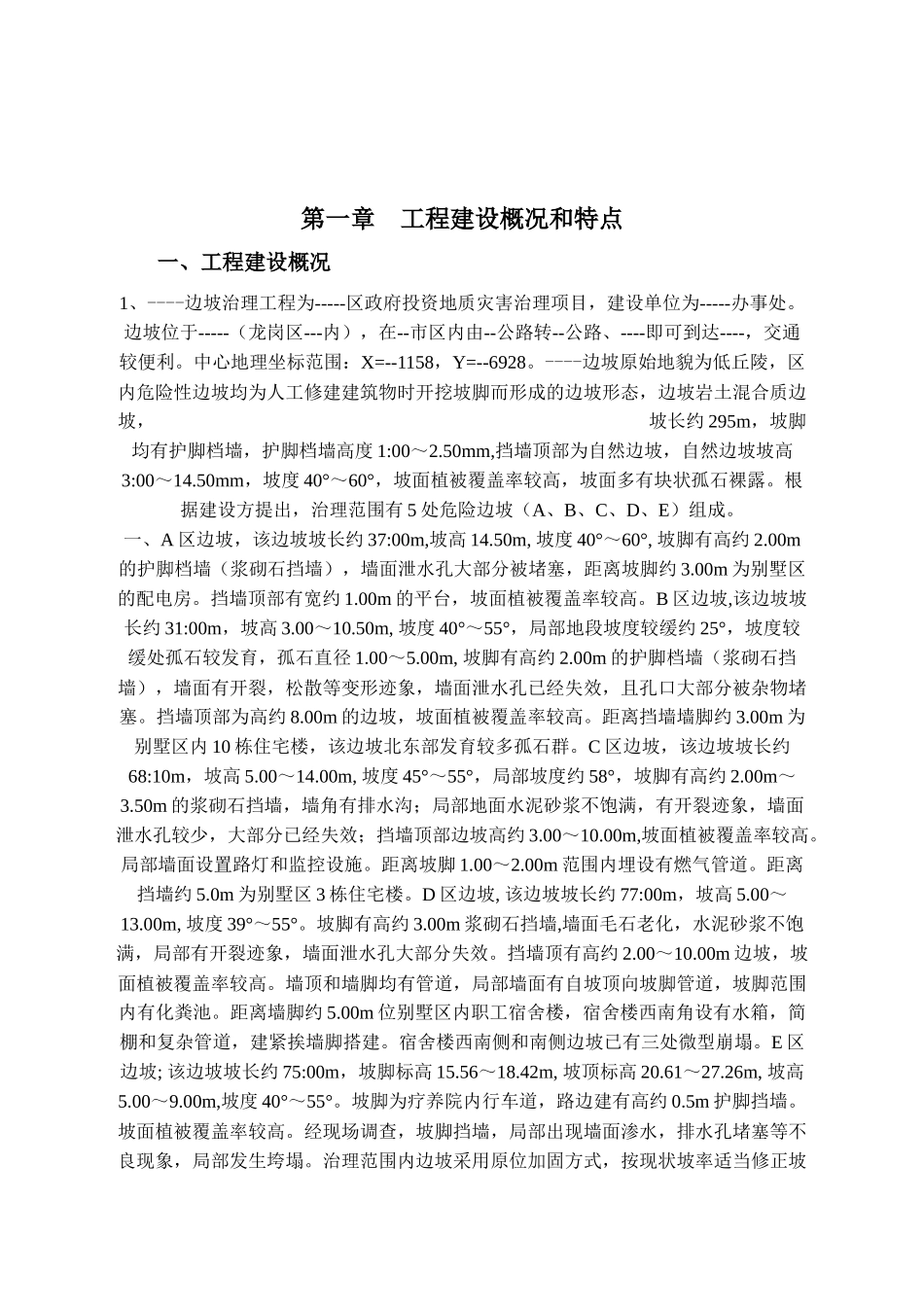

边坡治理建设监理有限公司边坡治理工程监理规划监理规划监理单位(章):建设监理有限公司总监理工程师:公司技术负责人:日期:二O一五年十一月十二日第一章工程建设概况和特点一、工程建设概况1、----边坡治理工程为-----区政府投资地质灾害治理项目,建设单位为-----办事处。边坡位于-----(龙岗区---内),在--市区内由--公路转--公路、----即可到达----,交通较便利。中心地理坐标范围:X=--1158,Y=--6928。----边坡原始地貌为低丘陵,区内危险性边坡均为人工修建建筑物时开挖坡脚而形成的边坡形态,边坡岩土混合质边坡,坡长约295m,坡脚均有护脚档墙,护脚档墙高度1:00~2.50mm,挡墙顶部为自然边坡,自然边坡坡高3:00~14.50mm,坡度40°~60°,坡面植被覆盖率较高,坡面多有块状孤石裸露。根据建设方提出,治理范围有5处危险边坡(A、B、C、D、E)组成。一、A区边坡,该边坡坡长约37:00m,坡高14.50m,坡度40°~60°,坡脚有高约2.00m的护脚档墙(浆砌石挡墙),墙面泄水孔大部分被堵塞,距离坡脚约3.00m为别墅区的配电房。挡墙顶部有宽约1.00m的平台,坡面植被覆盖率较高。B区边坡,该边坡坡长约31:00m,坡高3.00~10.50m,坡度40°~55°,局部地段坡度较缓约25°,坡度较缓处孤石较发育,孤石直径1.00~5.00m,坡脚有高约2.00m的护脚档墙(浆砌石挡墙),墙面有开裂,松散等变形迹象,墙面泄水孔已经失效,且孔口大部分被杂物堵塞。挡墙顶部为高约8.00m的边坡,坡面植被覆盖率较高。距离挡墙墙脚约3.00m为别墅区内10栋住宅楼,该边坡北东部发育较多孤石群。C区边坡,该边坡坡长约68:10m,坡高5.00~14.00m,坡度45°~55°,局部坡度约58°,坡脚有高约2.00m~3.50m的浆砌石挡墙,墙角有排水沟;局部地面水泥砂浆不饱满,有开裂迹象,墙面泄水孔较少,大部分已经失效;挡墙顶部边坡高约3.00~10.00m,坡面植被覆盖率较高。局部墙面设置路灯和监控设施。距离坡脚1.00~2.00m范围内埋设有燃气管道。距离挡墙约5.0m为别墅区3栋住宅楼。D区边坡,该边坡坡长约77:00m,坡高5.00~13.00m,坡度39°~55°。坡脚有高约3.00m浆砌石挡墙,墙面毛石老化,水泥砂浆不饱满,局部有开裂迹象,墙面泄水孔大部分失效。挡墙顶有高约2.00~10.00m边坡,坡面植被覆盖率较高。墙顶和墙脚均有管道,局部墙面有自坡顶向坡脚管道,坡脚范围内有化粪池。距离墙脚约5.00m位别墅区内职工宿舍楼,宿舍楼西南角设有水箱,简棚和复杂管道,建紧挨墙脚搭建。宿舍楼西南侧和南侧边坡已有三处微型崩塌。E区边坡;该边坡坡长约75:00m,坡脚标高15.56~18.42m,坡顶标高20.61~27.26m,坡高5.00~9.00m,坡度40°~55°。坡脚为疗养院内行车道,路边建有高约0.5m护脚挡墙。坡面植被覆盖率较高。经现场调查,坡脚挡墙,局部出现墙面渗水,排水孔堵塞等不良现象,局部发生垮塌。治理范围内边坡采用原位加固方式,按现状坡率适当修正坡第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页面,并对边坡及坡脚挡墙采用锚杆格构梁+喷混植生绿化的方案进行治理。一、A区边坡,最高处设置7排锚杆,锚杆长度为9-12m,格构梁为350mm*350mm.采用钢筋4Φ22的三级钢,C25混泥土浇筑。B区边坡,共6排锚杆,,最高设置5排锚杆,锚杆长度为9-12m,格构梁为350mm*350mm.采用钢筋4Φ22的三级钢,C25混泥土浇筑。C区边坡,,最高设置7排锚杆,锚杆长度为9-12m,格构梁为350mm*350mm.采用钢筋4Φ22的三级钢,C25混泥土浇筑。D区边坡,共8排锚杆,,最高设置7排锚杆,锚杆长度为9-12m,格构梁为350mm*350mm.采用钢筋4Φ22的三级钢,C25混泥土浇筑。E区边坡,共6排锚杆,,最高设置4排锚杆,锚杆长度为9m,格构梁为350mm*350mm.采用钢筋4Φ22的三级钢,C25混泥土浇筑。按《建筑边坡工程技术规范》GB50330-2002标准划分,此工程边坡安全等级为一级。2、建设投资:约111万元人民币3、监理服务期限:自2015年11月10日至2015年12月11日完工,总工期1个月。4、建设工程质量:符合国家标准质量合格。5、工程建设相关单位:建设单位:----市----办事处设计单位:---市---有限公司监理单位:深圳市----有限公司施工单位:---...
