庄河大桥施工组织设计VIP免费

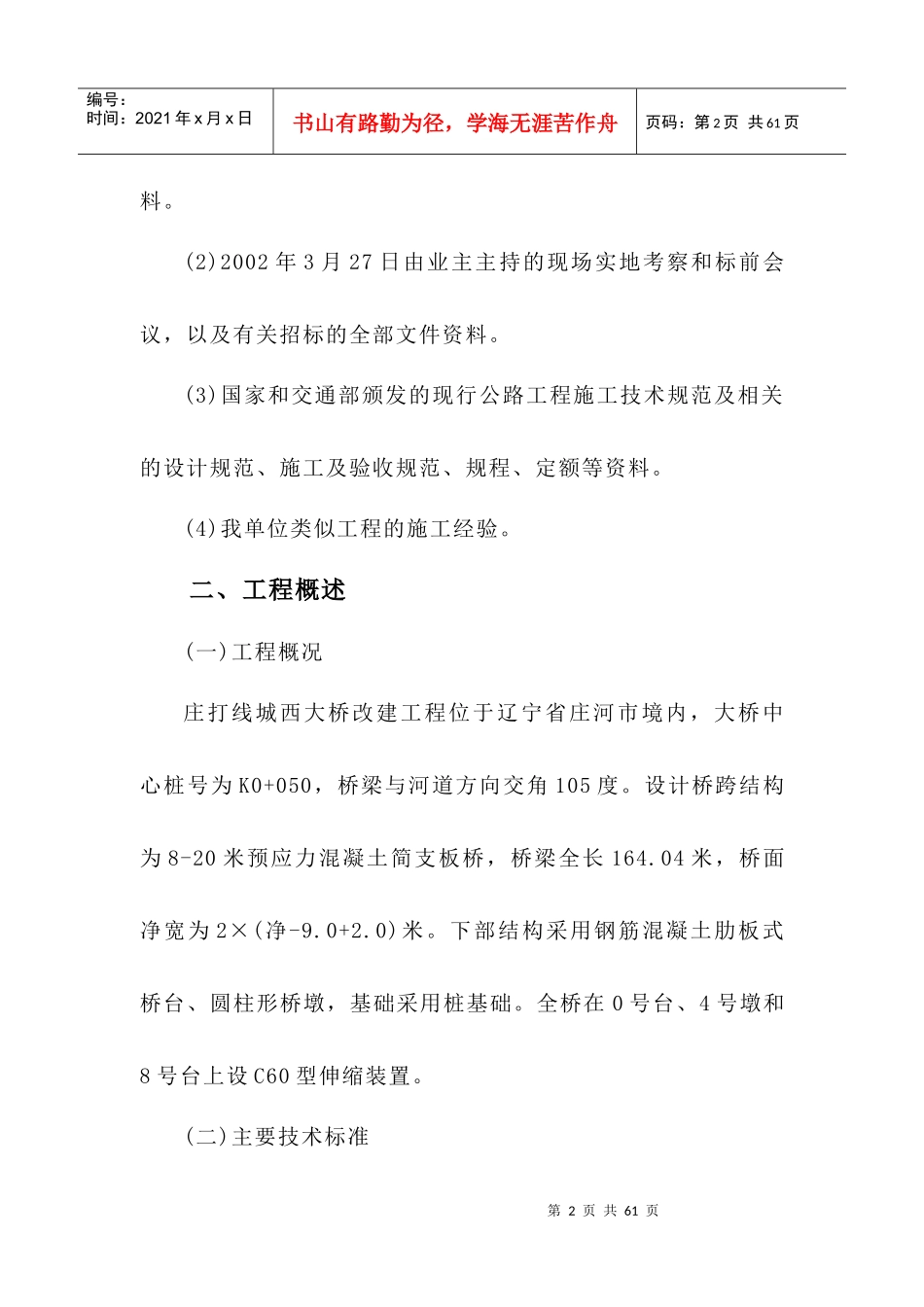

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页庄河大桥实施性施工组织设计一、编制原则及编制依据1、编制原则鉴于本工程的特点，根据招标文件所规定的内容和招标范围、工程数量及工期要求，我方在勘察现场的基础上仔细认真地进行了研究，并充分考虑现场的自然条件等因素，结合我单位的施工能力和管理水平，在施工组织设计中立足标准化、专业化、机械化作业，推行全面质量管理，积极开展科技攻关，使本工程的施工方案科学合理、施工方法切实可行、检验测试手段先进、机械设备配置完善。其目的是通过合理组织、科学管理、精心施工，达到按期完工，保质创誉，向业主交一份满意的答卷。2、编制依据(1)庄打线城西大桥改建工程招标文件及业主下发的相关资第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页料。(2)2002年3月27日由业主主持的现场实地考察和标前会议，以及有关招标的全部文件资料。(3)国家和交通部颁发的现行公路工程施工技术规范及相关的设计规范、施工及验收规范、规程、定额等资料。(4)我单位类似工程的施工经验。二、工程概述(一)工程概况庄打线城西大桥改建工程位于辽宁省庄河市境内，大桥中心桩号为K0+050，桥梁与河道方向交角105度。设计桥跨结构为8-20米预应力混凝土简支板桥，桥梁全长164.04米，桥面净宽为2×(净-9.0+2.0)米。下部结构采用钢筋混凝土肋板式桥台、圆柱形桥墩，基础采用桩基础。全桥在0号台、4号墩和8号台上设C60型伸缩装置。(二)主要技术标准第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页设计荷载：汽车—20级，挂车—120桥面净宽：2×(净-9.0+2.0)m地震基本烈度：7度(三)主要工程项目的规模及数量1、路基土石方工程：挖方4000m3，填方6435m3，利用方4000m3。2、路面工程：引道部分采用沥青混凝土路面，水结级配砂砾(30cm厚)1075m3、水泥稳定砂砾(20cm厚)677m3、沥青砼(5cm厚)163m3。3、原桥拆除：拆除原有125米钢筋混凝土拱桥一座。4、桥梁工程：本工程为一座桥跨结构为8-20米预应力混凝土简支板桥，桥梁全长164.04米，桥面净宽为2×(净-9.0+2.0)米。下部结构采用钢筋混凝土肋板式桥台、圆柱形桥墩，基础采用桩基础。三、组织管理机构及队伍安排第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页1、组织管理机构为满足本合同段的施工需要，我单位将成立庄打线城西大桥项目经理部(15人)，项目经理部设于庄河市内，其中项目经理1人，由具有国家大型企业贰级项目经理资质及多年类似工程管理经验的高奎成经理担任，现场副经理1人，总工程师1人(工程师)。项目经理部由施工技术科、安全质检科、计量测试科、施工计划科、物资供应科、动力科、财务科及办公室等职能部门组成，下辖一个桥梁施工队(约80人)，一个道路施工队(约40人)，一个机械化施工队(约30人)，一个预制厂(约50人)，总计约200人，施工高峰期预计可达280人左右，部分普通劳力雇佣当地民工。2、任务划分及队伍安排项目经理部负责全线的指挥工作，统一协调组织各施工队的人员、机械设备等，同时负责与业主、监理及设计部门之间第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页的业务联系。桥梁施工队负责城西大桥的施工；道路施工队负责引道路面工程的施工；机械化施工队负责路基土石方工程的施工：预制厂负责预应力空心板的预制及小型预制件的生产。四、机械设备配备及建材供应1、机械设备配备为满足本合同段工程项目的施工需要，提高施工工艺和工作效率，加快施工进度，确保工期和质量，我单位将投入先进精良、合理配套的各种专业化施工设备，路基土石方开挖、运输及平整碾压机械，砼拌合模筑设备，以及各种精密的质量检验、工程测试仪器等。我单位已在东北地区施工多年，如我单位中标，将迅速调集精良施工机械和先进的测量、质检及试验仪器设备进驻施工现场，详见《拟投入本合同工程的主要机械设备表》和《拟配备本合同工程主要的材料试验、测量...
